SOLIDWORKS在水利工程中的应用：三峡大坝泄洪量测算

今年汛期还没有结束，南方已经频频出现洪涝灾害了。一到汛期三峡大坝就频频出镜，三峡大坝是当今世界最大的水利发电工程。坊间各种争议、各种称赞、各种讨论重来就没间断过，作为吃瓜群众也是一头雾水了。

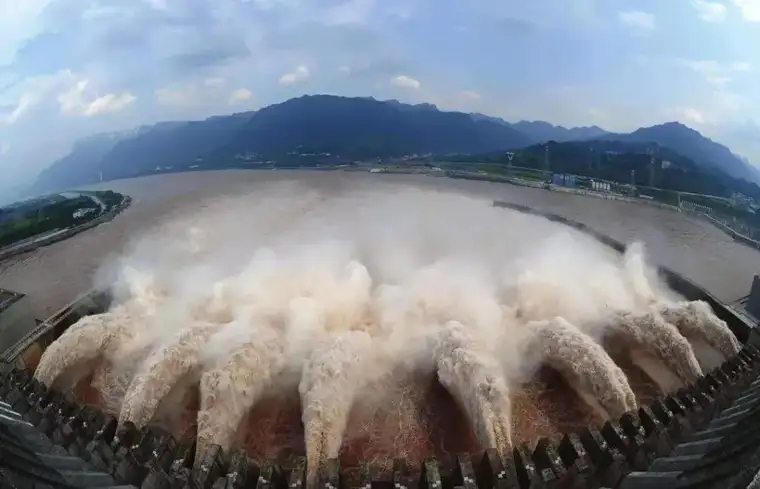

超级工程必有其瞩目的地方，看到三峡大坝泄洪的报道，喷射出来的水柱抛向天空，壮观场面震撼人心。浩瀚奔腾震感的长江水，在这一刻已被驯服。

今年汛期还没有结束，南方已经频频出现洪涝灾害了。一到汛期三峡大坝就频频出镜，三峡大坝是当今世界最大的水利发电工程。坊间各种争议、各种称赞、各种讨论重来就没间断过，作为吃瓜群众也是一头雾水了。

这样的泄洪场面是三峡大坝蓄水自然形成的，一个底部泄洪口流量有多大呢？今天我们通过流体计算来估测下：

1、收集大坝的蓄水数据：坝高185、坝顶宽度15米，坝底宽度124米。蓄水高度174米、泄洪口大小7米X9米。建立流体分析模型，我们采用2D简化的方式。我们只需要建立包含泄洪口的一段大坝。

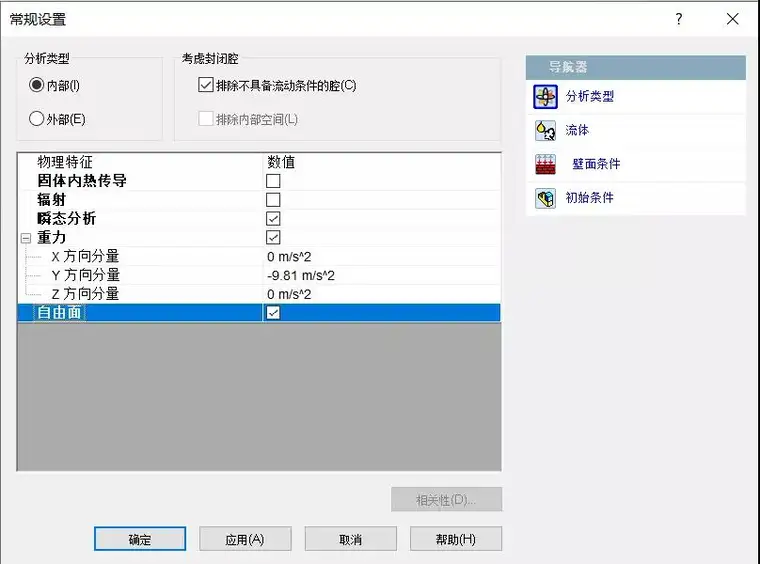

2、建立分析项目：需要注意的是，我们这里需要使用自有液面来模拟水流，重力非常重要，所以需要设置重力方向。

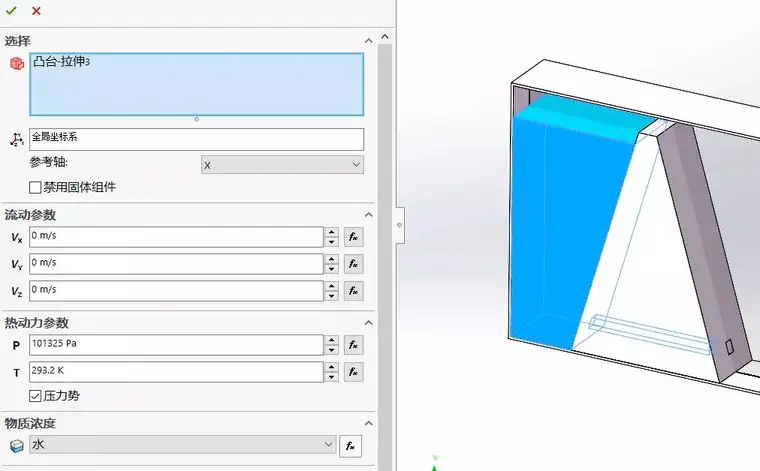

3、设置初始条件：由于在泄洪刚开始时，水库处是有水存在的。我们需要设置一个实体参考区域为水的初始条件。

4、设置目标：我们关注点是泄洪出口的流量和流速，需要建立一个参考实体来完成目标设置。参考实体需要在组件控制中设为排除。

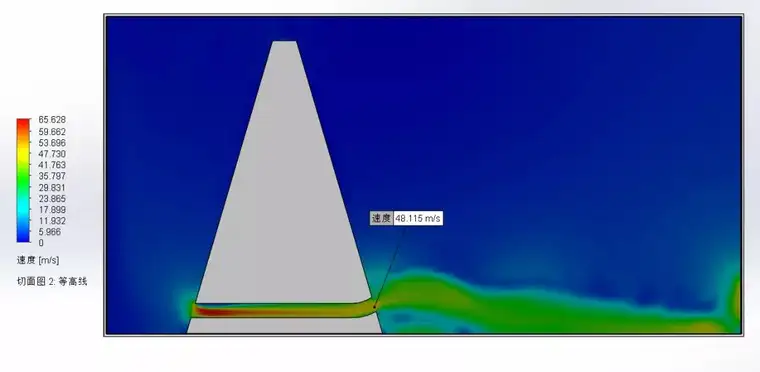

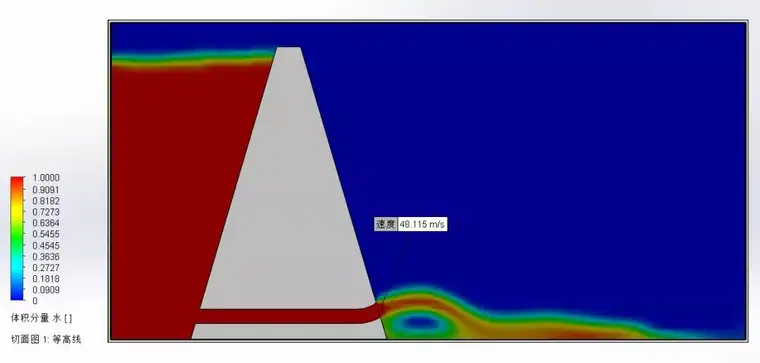

5、完成计算，可以查看切面，水的体积分量，以及速度分布。如果采用瞬态浏览器，更加直观的查看泄洪的过程。

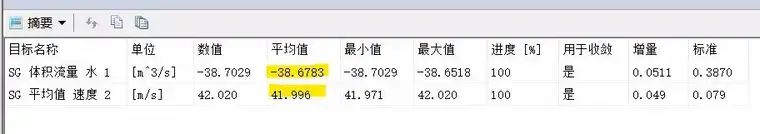

根据目标值速度和流量，估算处一个泄洪口的流量。

体积流量由于2D简化的原因，实际一个泄洪口流量为：38.68 X 70=2707.6 m^3/s；

根据出口速度估算实际一个泄洪口流量为：42 X 63=2646 m^3/s。


我们的估算到此就完成了。这里带给大家一个思考，为什么泄洪出口有一个上翘的角度，把水柱抛向天空？详细操作请点击下方视频文件查看。
