Ansys Electric Desktop:无线设计的革新助力

前言

发展未来的无线技术需要多学科的工程团队在复杂系统中共享基于物理的工程仿真模型,同时在一个协作的工作流程中解决电气、热和机械方面的需求。ANSYS电子桌面是一个全面的用户界面平台,使团队成员之间能够全面共享此类复杂模型。

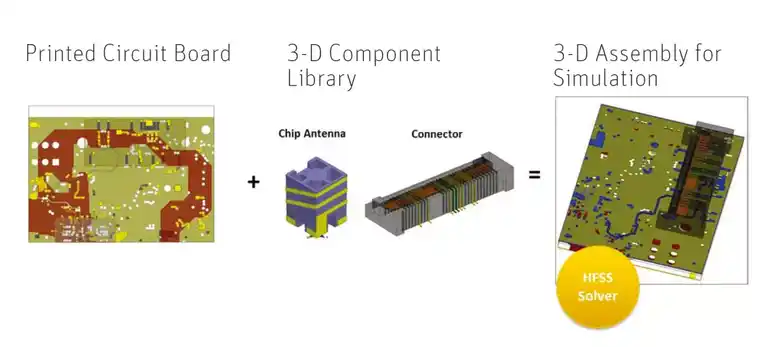

随着物联网(IoT)、5G和商用无人机(UAV)中无线产品的开发增多,仿真工具的应用需求也随之增长,人们需要其可以将器件、天线、滤波器和连接器设计并集成到机体、器具、生物医学植入物和工业设备等复杂结构中。新的HFSS 3D EM组件库以先进的EM求解器技术和参数化优化为目标,针对这些新兴应用、无线设备和系统能够从组件和系统的实际装配中进行仿真。ANSYS解决方案通过为不同比例的装配件提供完整的三维精度,加快了布局研究,确保了针对制造差异的稳健设计,并通过组件共享支持协作。



设计与仿真管理

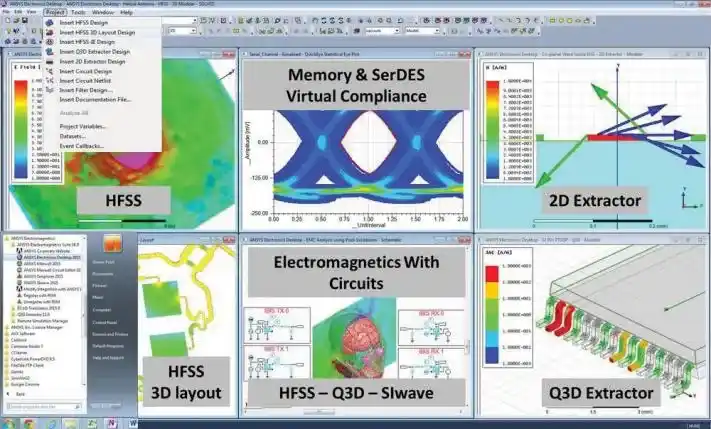

ANSYS Electronics Desktop在单个框架中提供了通用的用户界面、模型输入和设置、仿真控制和后处理。它是ANSYS HFSS, ANSYS Maxwell, ANSYS Q3D Extractor, ANSYS Simplorer 等仿真软件的原生桌面。仿真软件之间的紧密集成给设计和优化复杂仿真的设置提供了前所未有的便利。电磁场模拟结合电路和系统模拟器的原理图和链接作为补充。用户可以使用这个单一的平台创建电子和机电设计,并将电磁学、电路和系统仿真动态地联系在一起进行综合仿真。

ANSYS HFSS 3D Layout

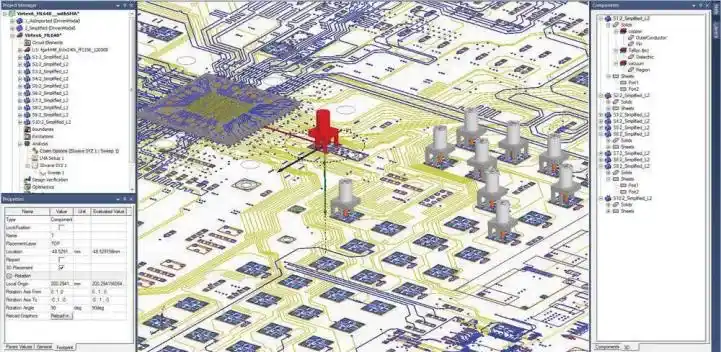

Electronics Desktop具有高性能的三维布局界面,能补充其基于CAD任意三维建模的传统界面。HFSS 3D布局界面提高了IC封装和印刷电路板(PCB)设计人员的工作效率,用户可以轻松创建完整参数化的基于布局的模型,这些模型可以很容易地用ANSYS HFSS进行求解。电磁场解是全三维建模的,但显示的只有几何图形是图层的。用户可以从流行的电子设计自动化(EDA)工具中导入PCB、电子封装和定制集成电路的模型。三维布局与专门的HFSS啮合引擎接口,可提高解决方案的速度。



自动化设计与脚本编制

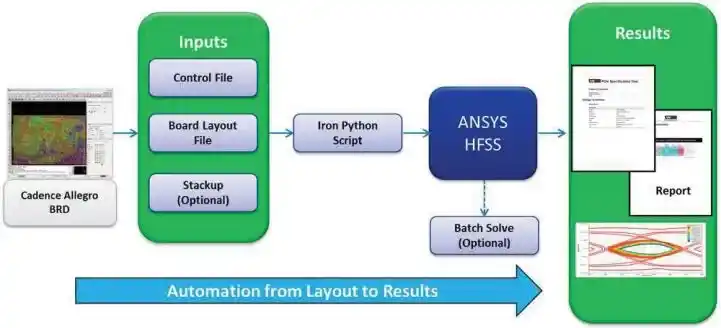

ANSYS Electronics Desktop同时支持Python和Visual Basic脚本。用户可以在创建模型、设置边界条件、确定模拟参数和执行后期处理时记录键盘和鼠标输入。



组件库和模型支持

设计部门都面临着集成RF/微波组件、天线和嵌入式无源器件的连接电子器件以及高速接口带来的新挑战。ANSYS电子桌面支持供应商组件库和众多建模技术。用户运用ANSYS HFSS,能够跨专业部门和整个供应链设计、优化和共享高频元件,在更高的集成水平中利用IP组件。正如S参数通过高频元件的黑盒电学表示革新了微波设计一样,HFSS通过为多尺度组件提供全三维精度来简化设计,进而加速布局研究和稳健的制造设计,并通过元件共享支持协作。



结论

无线技术的流行和现代电子学的复杂性需要先进的工程模拟解决方案。ANSYS Electronic Desktop就是一个能方便地访问ANSYS HFSS、Maxwell、Q3D Extractor、Simplorer和其他ANSYS仿真工具的高级仿真功能的平台。仿真器之间的紧密集成为设计和优化复杂仿真的设置和解决提供了前所未有的便利。
