HYPERMESH网格数据无缝导入FLUENT的指南

最近有网友在问关于HMFLUENT前处理时的流程问题。本文做了一个简单的例子,跟大家相互交流一下。



首先,设置用户类型,如图0所示;



0

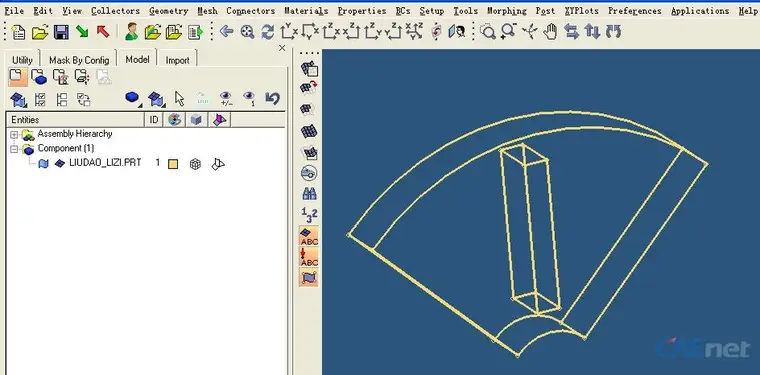

第一步:把建好的模型导入HM中,如图1所示,注意:模型实体实在LIUDAO.LIZI.PRT组件中;



1

第二步:对该模型划分网格(步骤省略),注意最后最好把2D网格删掉,只保留3D网格,如图2所示。注意:此时的网格单元和实体模型都保存在LIUDAO.LIZI.PRT组件中;


2



第三步:移动网格到另外一个没有实体模型的组件中(这是重点),也就是说LIUDAO.LIZI.PRT组件中此时只有实体模型,没有网格。如图3所示。方法:shift+F11或者tool->organize


3

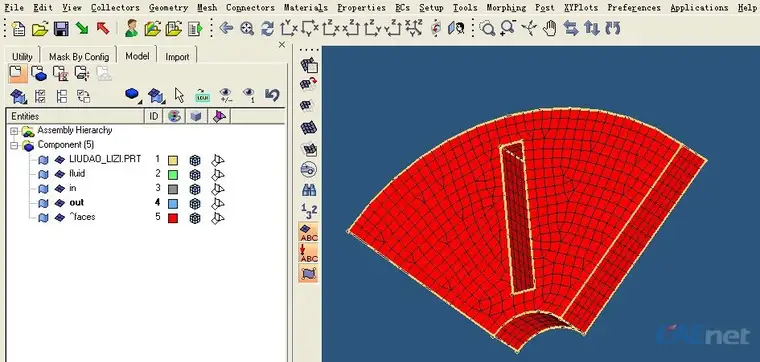

第四步:建立边界条件面网格,tool->faces->find faces,会发现模型树中多了一个^faces组件,如图4所示,同时创建所需边界条件组件(如inout),把边界上的网格对应移动到相应的组件中,之后可以删掉^faces(也可以改为wall,可以不删,此处随意),如图5所示;



4



5

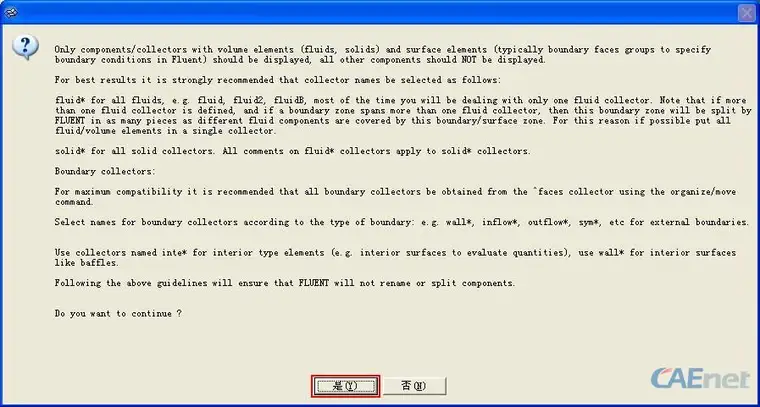

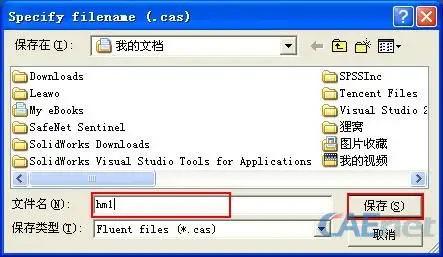

第五步:以上设置完成之后就可以导出网格了,注意导出之前把实体模型的组件关闭如图五中的LIUDAO.LIZI.PRT组件琐所示,Utility->CFD I/O->Fluent CAS/MSH files: Write,出现如图6所示弹框。点“是”,出现图7所示弹框,填文件名,保存,弹出如图8所示弹框点

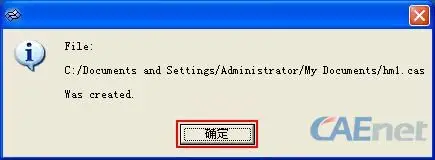

“否”,弹出如图9所示弹框点
“确定”,大功告成!



6



7



8



图9


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
