有限元分析深度探讨:问题与解决方案




目录

1、接触中的接触面与目标面

2、如何打开workbench的Beta 选项

3、如何建立体-体之间的线性轴向弹簧

4、如何建立地面-体之间的线性轴向弹簧

5、如何建立体-体之间的线性扭簧弹簧




1、接触中的接触面与目标面

(1)如果一个凸面设计成接触一个平面或凹面,则平面或凹面应该被定义为目标面。

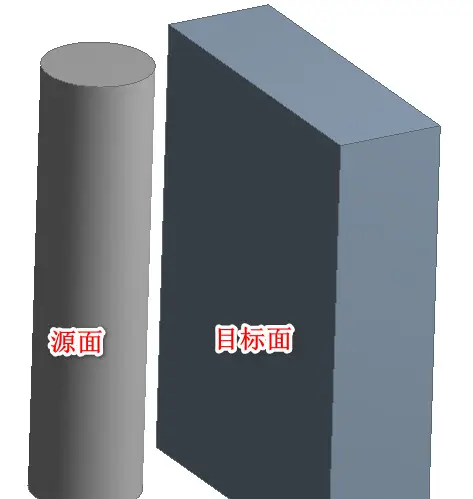

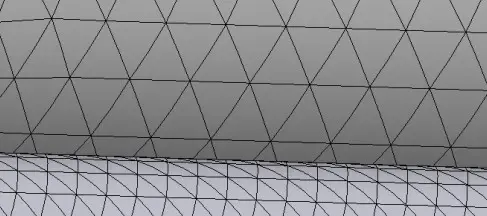

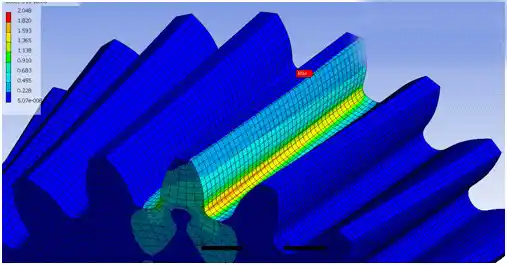

2)如果一个面网格质量好,而另一个面网格粗,质量好的网格面应该为接触面,粗网格面应该为目标面.




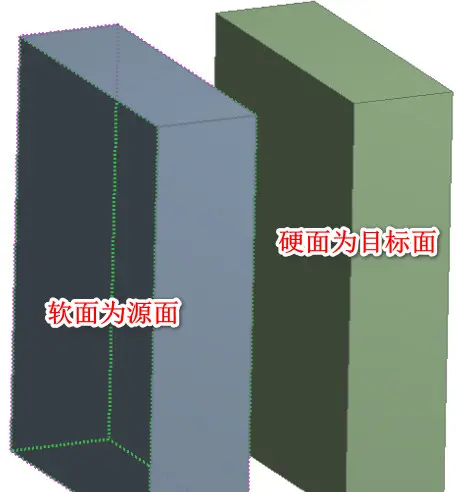

3)如果一个面硬度较另一个面的大,则软面为接触面,硬面为目标面。


4)如果一个外表面采用了高阶单元,另一个采用了低阶单元,则高阶单元面为接触面,低阶单元面为目标面。尽管如此,对于三维节点与面的接触,低阶单元面应该为接触面,高阶单元面应为目标面。

5)如果一个面明显大于另一个面,则大面应该为目标面。

6)对于三维内部应用conta176单元建模的梁对梁的接触(一个梁或管子在另一个空心梁或管子内滑动),内部梁应该考虑为接触面,外部梁应该为目标面。



2、如何打开workbench的Beta 选项

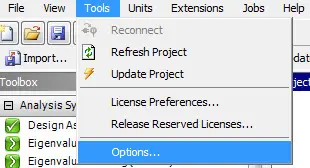

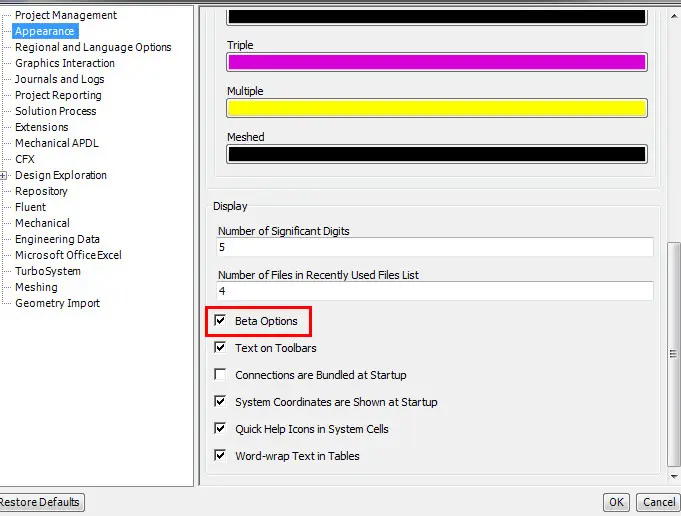

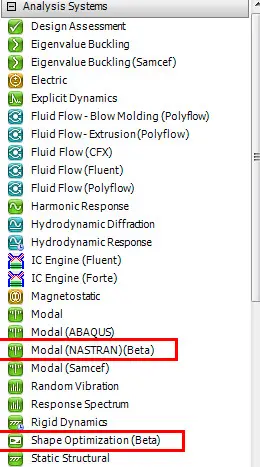

在ANSYS Workbench的每个版本中都会包含一些测试功能,如在ANSYS Workbench的17.0版本中就包含了Shape Optimization(Beta)、CFX(Beta)、Fluent(with CFD-Post)(Beta)、Forte(Beta)等测试功能。这些模块在默认情况下是不会显示到左侧的Toolbox工具栏中的。如果要开启这些测试模块,可以在ANSYS Workbench中单击菜单Tools - Options,打开Options对话框。



有限元分析问题探讨(六)的图7
