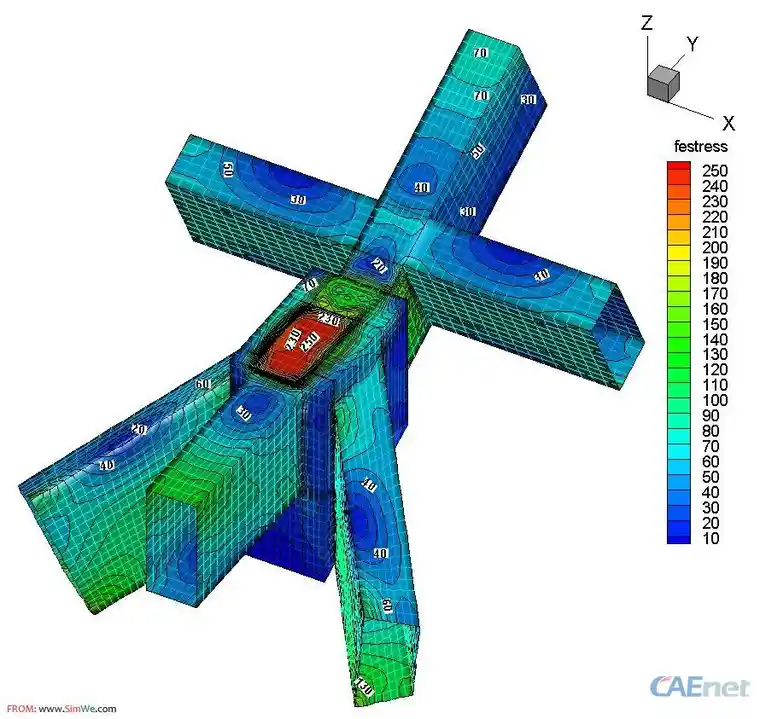

tecplot做adina后处理的技术全总结。

虽然网上有些资料，但有些言之不详，这个总结尽量用白话和简单的表述把整个过程展现出来。另外，不涉及二次开发等话题，仅仅是技术应用。


全部思路均在附件压缩包，为了方便应用，附件文档并没有单独针对adina说明什么，因为按照附件整理的思路，可以针对任何一款CAE求解器实现结果文件转换，而不仅仅是adina。


单独针对adina，仅仅需要补充3点：


1、文档中提及的单元构成、节点坐标数据均可以在前处理element或者node定义表中导出到excel中编辑，再黏贴到txt记事本中保存为dat即可。如果需要变形之后的模型状态描述，很简单，用原始坐标和 后处理获得的节点3向移叠加之后形成新的变形后坐标数据即可。这些操作很简单，不再赘述。


2、应力、变形等后处理结果均可以在adina后处理器中获取。值得注意的是，单元应力结果默认是积分点上的应力，如果需要导出单元应力，需要在结果列表菜单上进行相应设置，一般取单元中心。


3、由于均化方式不同，adina直接后处理的数据结果和tec显示的结果可能存在略微差别。


另外，adina最近几个版本增加了op2\unv\ensight等数据结果的导出接口，生成的文件在文件夹下面，可以直接导入femap或者ensight、tecplot中，但是，导出结果文件的数据不全，比如弹塑性分析结果无法直接导出，无论unv或者ensight均如此。因此狭义的说，这个帖子也针对这个问题而生。

最后为了帮助学习，附了一个例子的dat文件，供参考。
