OOFELIE::Multiphysics 是一款多物理场强耦合仿真分析软件,为大型复杂模型的仿真提供了高精度解决方案。真实模型的仿真设计通常涉及结构、热传、机械、声学与振动、压电、热阻、电流、流体、光学、微机电、电磁场等问题,这些物理场往往同时存在,相互影响。例如执行器、传感器、微机电系统。集成了有限元、边界元、快速多级子算法的 OOFELIE::Multiphysics 仿真平台能够快速收敛和精确计算超大型多物理场耦合问题。
OOFELIE::Multiphysics 软件采用业界标准求解器,统一软件操作界面和模型树的建模方式,把多物理仿真分析技术以非常友好、简单、直观的方式,呈现在工程师、设计师、分析师、科研人员都能从中受益,提高工业设计和科研工作的效率。
OOFELIE::Multiphysics 包括以下模块:
MEMS模块
振动声学模块
电磁模块
热力学模块
高级光学模块
主要特点:
►多物理场仿真求解
可以完成复杂电磁、传热、结构、流体、振动、声学、光学耦合仿真问题的高效计算。
►快速、精确计算
支持多种算法:有限元法(FEM)、边界元法(BEM)、有限体积法(FVM)、快速多极子算法(FMM);
支持FEM、BEM、FVM等算法直接耦合计算。
►强耦合仿真计算
提供耦合单元,在单元节点、边、面上都有多重自由度,允许各个物理场的本构方程在单元上耦合并同时求解。
标准化仿真设计流程:
OOFELIE::Multiphysics 集成到工业CAD/CAE用户界面中,被广泛应用于航空和汽车行业。软件以专业化的CAE设计为特色,直观的五步设计流程,在每一个步骤中只显示您所需要的功能。

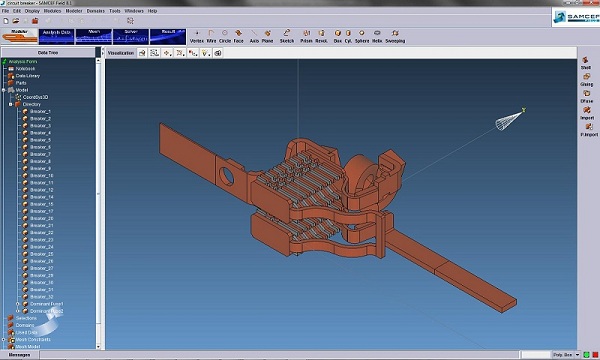

建模器
使用完整的CAD接口,用于参数化多物理场建模设计。通过导入和调整来自不同供应商的CAD文件(CATIA, Solidworks, STEP, IGES...),链接到设计流程。
方程设置
使用分层界面对每组成分设置不同的多物理(多因变量、基于方程)材料属性。使用预定义的材料数据库来提高您的效率,灵活设置加载和约束。

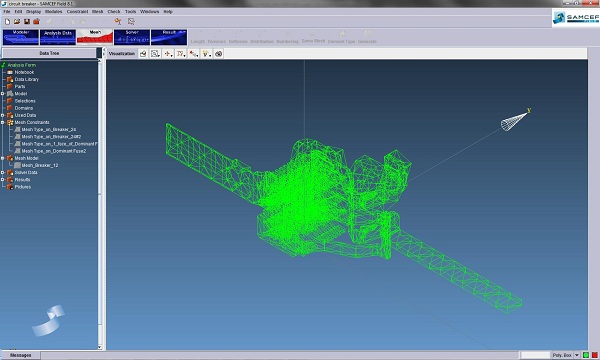

划分网格
通过使用各种网格形状(四面体、五面体、六面体等),网格次序(线性、二次)以及网格生成方法((Delaunay-Voronoi, Frontal等),采取最准确和最有效的办法来剖分网格。通过组合和网格接触算法来有效地加入独立剖分部分。

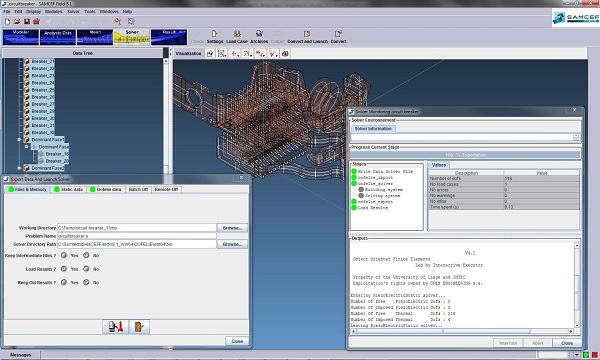

求解器设置
在电热耦合区域(举例),参数化系统求解瞬态或者稳态响应。中仿OOFELIE::Multiphysics通过双向强耦合分析热-电效应,从而使焦耳热模拟获得真实结果。通过链接优化脚本,完成从设计到验证的整个流程,涵盖参数分析、实验设计、多学科优化、敏感性和统计分析等。

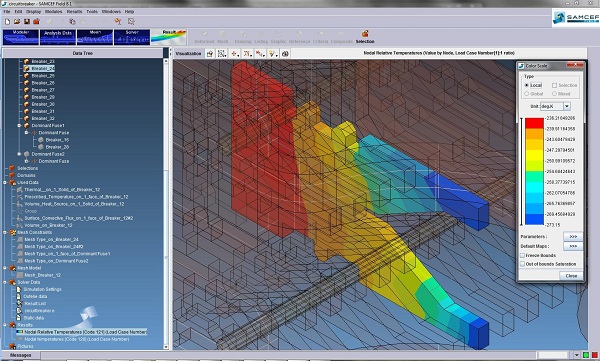

后处理
在数值模拟之后,在分层界面的解答树中检验你的结果。这些结果包含多个物理场的数据,能够以3D云图、动画、图表的形式展现出来,最终的结果也很容易导出到其他工具,做进一步的后处理。
