WORKBENCH下的摩擦生热:结构与热耦合的深入解析

分析类型:摩擦生热分析;制动盘热分析。


分析平台:AWB17


技术难点:结构和热耦合分析


研究对象:制动盘(模型来自网友上传)


注意点:热接触设置


另:由于参数可能设置不当,导致结果不合理,请无视!!!!



关键技术分析:

此问题属于摩擦生热,不能够使用载荷传递法,而只能使用直接耦合法。这就是说,只能用一个耦合单元来计算摩擦生热问题。


解决该问题的基本思路如下:

1) 使用瞬态结构动力学分析系统

2)在该系统中更改单元为solid226,它是一个耦合单元,可以完成多种耦合分析,这里使用其结构-热分析功能。

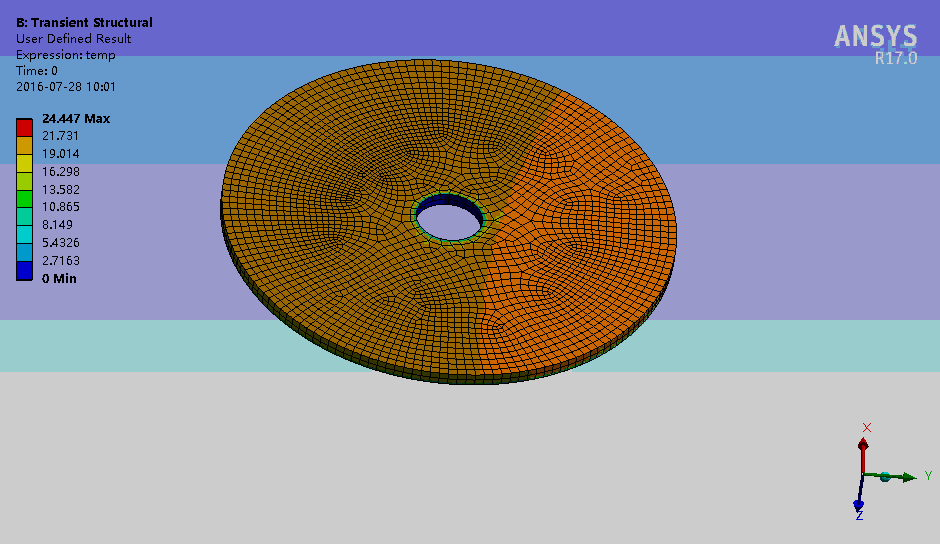

3)由于使用了瞬态动力学分析,结果中默认是没有温度可以直接从界面中得到的。需要自定义结果,提取温度。

4)此问题要多处使用插入命令的方式,从而可以在WORKBENCH中使用APDL的功能。

5)瞬态结构动力学分析系统的工程数据中,无法得到热分析的部分参数,所以需要先创建一个单独的工程数据系统,然后把它与瞬态结构动力学分析的工程数据单元格相关联。
