结构对脉冲激励的动态响应分析

摘要:对结构施加脉冲激励,在ansys中进行时程分析,提取响应,做频谱分析,包络分析。

00  结构模态

结构对脉冲激励的响应的图1

01 单脉冲不设置阻尼

单脉冲时域:

结构对脉冲激励的响应的图2

单脉冲频域:

结构对脉冲激励的响应的图3

结构响应:

Y方向:

结构对脉冲激励的响应的图4结构对脉冲激励的响应的图5

Z方向:

结构对脉冲激励的响应的图6结构对脉冲激励的响应的图7

02 单脉冲设置阻尼

结构响应:

Y方向:

结构对脉冲激励的响应的图8结构对脉冲激励的响应的图9

Z方向:

结构对脉冲激励的响应的图10结构对脉冲激励的响应的图11

03 单三角脉冲不设置阻尼

三角脉冲时域:

结构对脉冲激励的响应的图12

三角脉冲频域:

结构对脉冲激励的响应的图13

结构响应:

Y方向:

结构对脉冲激励的响应的图14结构对脉冲激励的响应的图15

Z方向:

结构对脉冲激励的响应的图16结构对脉冲激励的响应的图17

04 单三角脉冲设置阻尼

结构响应:

Y方向:

结构对脉冲激励的响应的图18结构对脉冲激励的响应的图19

Z方向:

结构对脉冲激励的响应的图20结构对脉冲激励的响应的图21

05 连续单脉冲不设置阻尼

连续单脉冲时域:

结构对脉冲激励的响应的图22

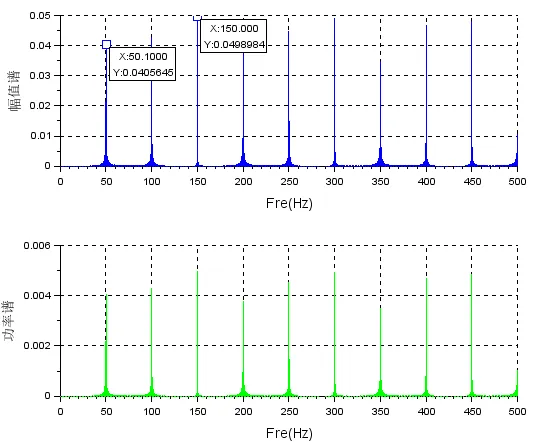

连续单脉冲频域:

结构对脉冲激励的响应的图23结构对脉冲激励的响应的图24

结构响应:

Y方向:

结构对脉冲激励的响应的图25结构对脉冲激励的响应的图26

结构对脉冲激励的响应的图27

Z方向:

结构对脉冲激励的响应的图28结构对脉冲激励的响应的图29结构对脉冲激励的响应的图30

06 连续三角脉冲不设置阻尼

连续三角脉冲时域

结构对脉冲激励的响应的图31

连续三角脉冲频域

结构对脉冲激励的响应的图32结构对脉冲激励的响应的图33

结构响应:

Y方向:

结构对脉冲激励的响应的图34结构对脉冲激励的响应的图35结构对脉冲激励的响应的图36

Z方向:

结构对脉冲激励的响应的图37

结构对脉冲激励的响应的图38

结构对脉冲激励的响应的图39


07 连续单脉冲设置阻尼

结构响应:

Y方向:

结构对脉冲激励的响应的图40结构对脉冲激励的响应的图41结构对脉冲激励的响应的图42

Z方向

结构对脉冲激励的响应的图43结构对脉冲激励的响应的图44结构对脉冲激励的响应的图45

08 连续三角脉冲设置阻尼

Y方向:

结构对脉冲激励的响应的图46

结构对脉冲激励的响应的图47

Z方向:

结构对脉冲激励的响应的图48

结构对脉冲激励的响应的图49

09 连续三角脉冲设置阻尼(阻尼降为原1/10)

Y方向:

结构对脉冲激励的响应的图50

结构对脉冲激励的响应的图51

Z方向:

结构对脉冲激励的响应的图52

结构对脉冲激励的响应的图53



10 总结

01 单脉冲激励(单脉冲和单三角脉冲)都会激发结构的固有频率振动。如果设置了阻尼,则固有频率振动的峰值第一点,峰基宽一点。

02 连续脉冲下(连续单脉冲和连续三角脉冲),当不设置阻尼时,幅值谱中出现结构固有振动,但并非最大值;包络谱出现了脉冲频率,也明显出现了其它频率,比如Y方向的10.5Hz,Z方向的19.5Hz,30.6Hz。当设置阻尼时,幅值谱中没有出现明显的结构固有振动(阻尼越大,越不明显);包络谱出现了脉冲频率,无明显其它频率,不设置阻尼情况下出现的那些频率被抑制了(阻尼越小,抑制越小;阻尼越大,抑制越大)。




免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
