Ansys Workbench裂纹建模:半椭圆与随机裂纹

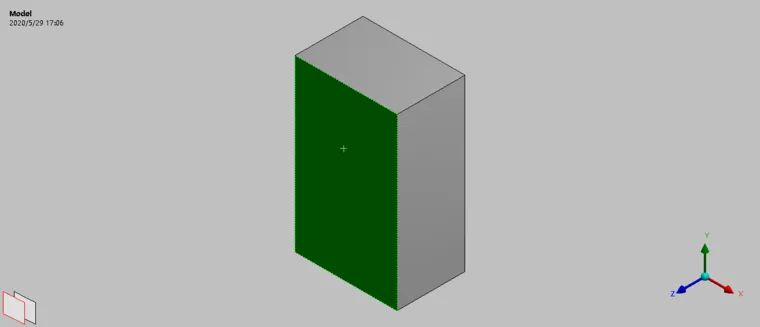

基本模型如下,在绿色表面分别建立半椭圆裂纹(Semi-Elliptical Crack)和随机裂纹(Arbitrary Crack)进行计算:




一、半椭圆裂纹(Semi-Elliptical Crack)

1、建立局部坐标系如下图,注意x轴指向裂纹深度方向,z轴指向裂纹长度方向:




2、添加半椭圆裂纹

选中Model单击工具栏Fracture即可添加裂纹功能如下图:

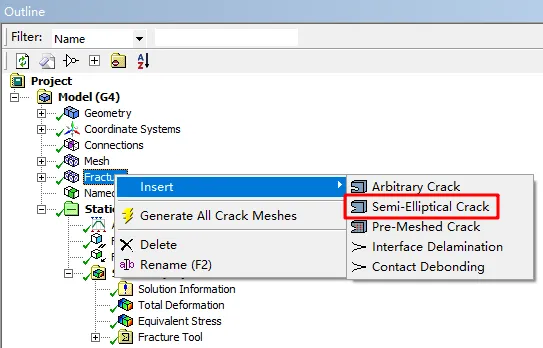

右击Fracture->Insert->选择Semi-Elliptical Crack添加半椭圆裂纹如下图:

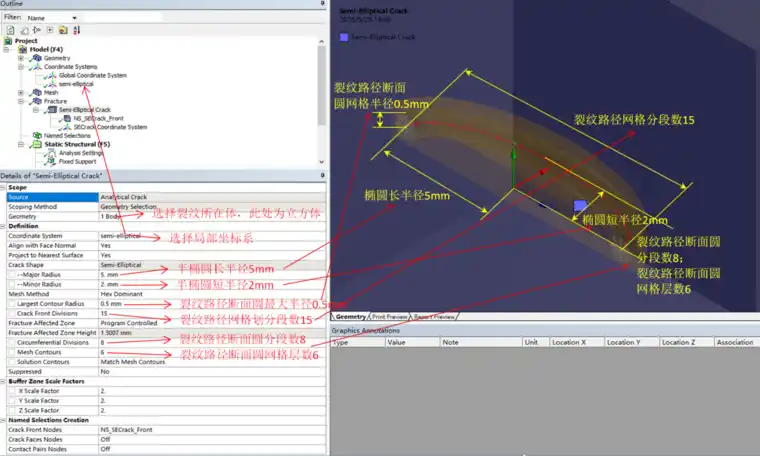

3、半椭圆裂纹参数设置及说明

Ansys Workbench建立半椭圆裂纹和随机裂纹的图5



4、网格设置及划分

单元阶数设置为二阶如下图:

Ansys Workbench建立半椭圆裂纹和随机裂纹的图6

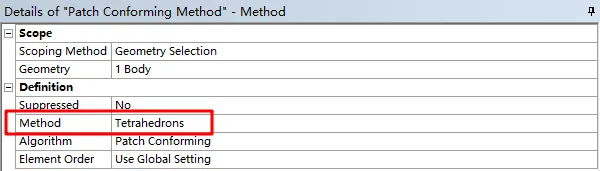

单元形状设置为四面体如下图:

Ansys Workbench建立半椭圆裂纹和随机裂纹的图7

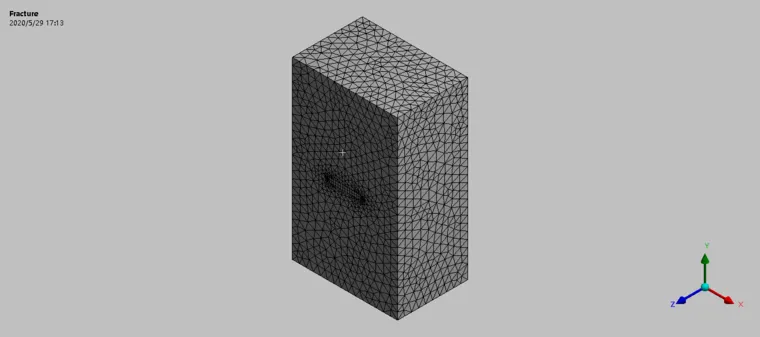

右击选择Generate All Crack Meshes生成网格如下图:





5、加载

底面施加固定约束,顶面施加拉力10000N如下图:




6、查看计算结果

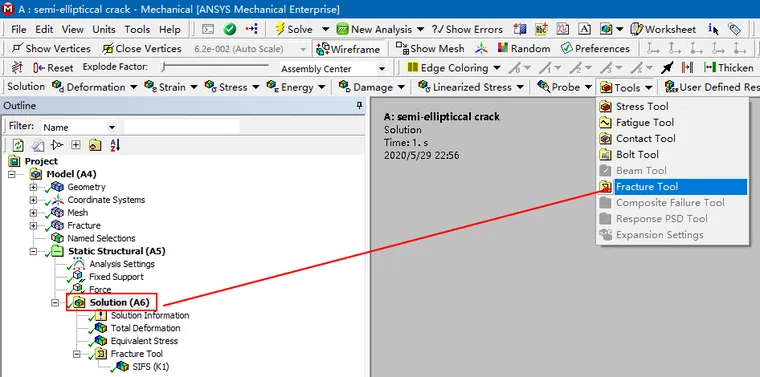

除查看变形、应力等结果外,可以添加Fracture Tool查看裂纹尖端强度因子如下图:

Ansys Workbench建立半椭圆裂纹和随机裂纹的图11

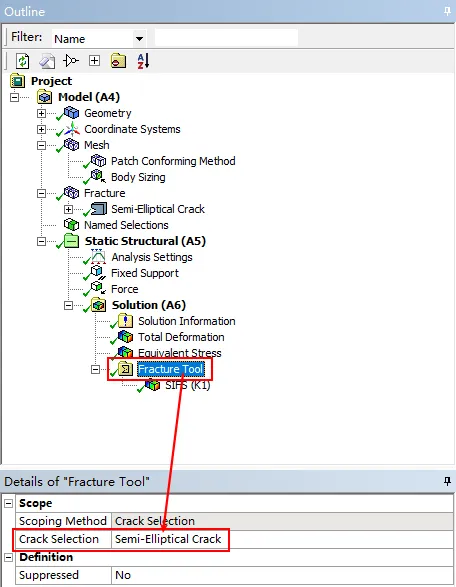

Fracture Tool选择Semi-Elliptical Crack如下图:

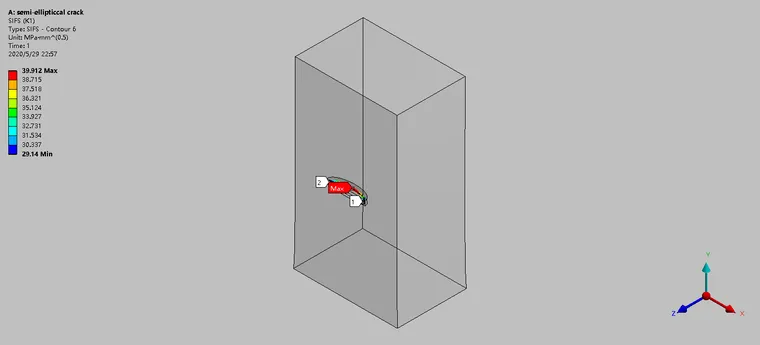

应力强度因子结果如下图:




二、随机裂纹(Arbitrary Crack)

1、建立裂纹体如下图中Surface Body:




2、建立局部坐标系如下图,注意x轴指向裂纹深度方向,z轴指向裂纹长度方向:




3、添加随机裂纹

随机裂纹的形状不固定,这里做成了长方形。

选中Model单击工具栏Fracture即可添加裂纹功能如下图:

Ansys Workbench建立半椭圆裂纹和随机裂纹的图16

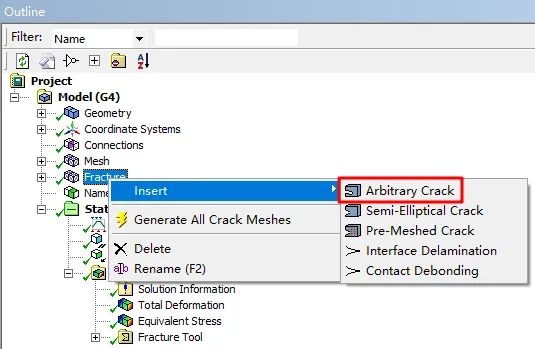

右击Fracture->Insert->Arbitrary Crack即可添加随机裂纹如下图:




4、随机裂纹参数设置

Ansys Workbench建立半椭圆裂纹和随机裂纹的图18



5、网格设置及划分
单元阶数设置为二阶如下图:




单元划分方式设置为四面体如下图:

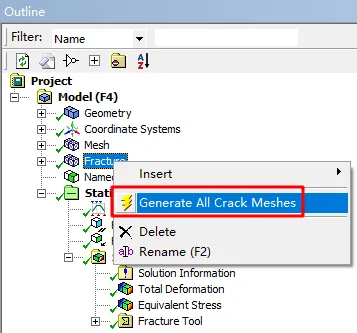

右击选择Generate All Crack Meshes生成网格如下图:





6、加载

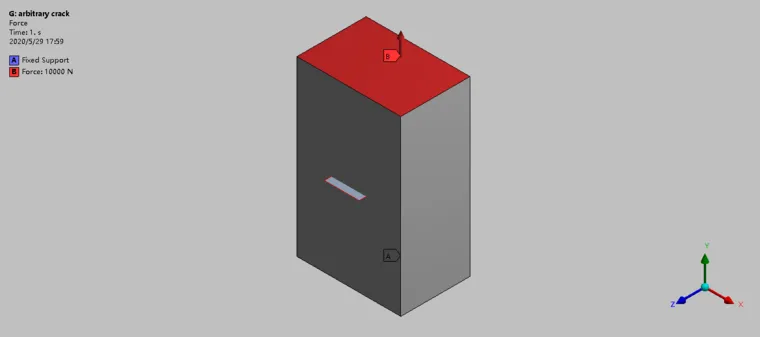

底面施加固定约束,顶面施加拉力10000N如下图:




7、查看计算结果

除查看变形、应力等结果外,可以添加Fracture Tool查看裂纹尖端强度因子如下图:

Ansys Workbench建立半椭圆裂纹和随机裂纹的图24

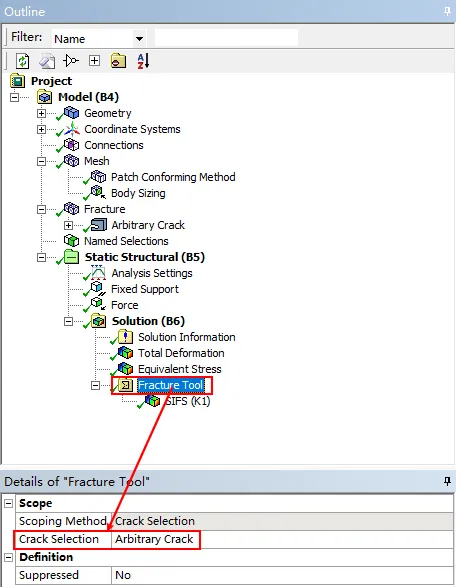

Fracture Tool选择Arbitrary Crack如下图:

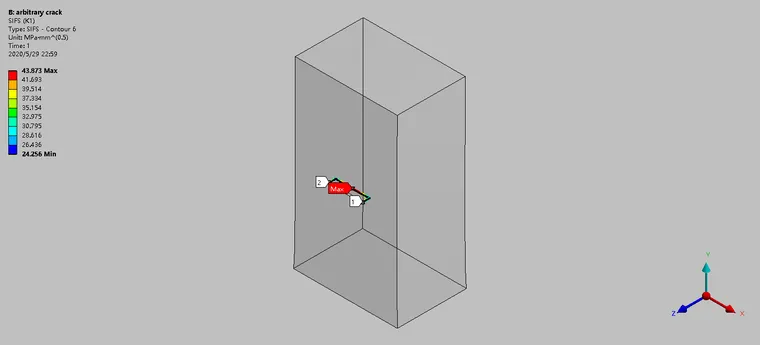

应力强度因子结果如下图:




三、总结

针对以上两种裂纹生成方式需要注意以下几点:

1、局部坐标系是必须的,且x轴指向裂纹深度方向,z轴指向裂纹长度方向;

2、网格划分必须是二阶单元且单元形状为四面体;

3、通过右击Fracture或其下级功能生成裂纹网格。
