ANSYS经典界面操作技巧:撤销与后退一步功能

问题:在ANSYS今典界面,主界面栏里是没有撤销或者或退一步的快捷按钮的,一般操作都是按照模型树打开一步步点击操作,或者用命令流编写,命令流还可以在外面删除一步再重新导入ANSYS命令流输入框来实现后撤一步的目的,那么是否可以简单快捷的实现撤销上一步操作呢?

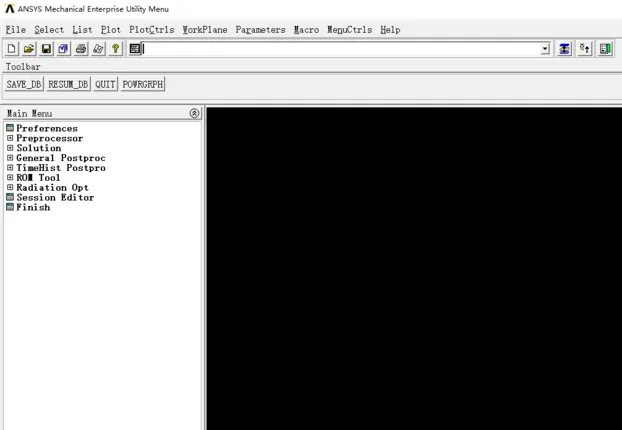

1,如图今典界面,是没有撤销的快捷键的

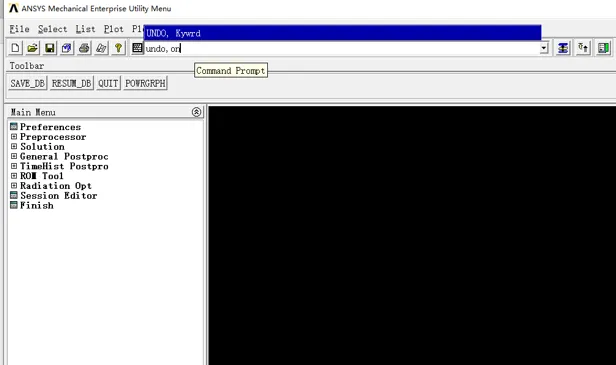

2,如图在前命令流输入框输入/undo,on然后激活一下



3,在菜单栏中选择MenuCtrls下的Edit Toolbar

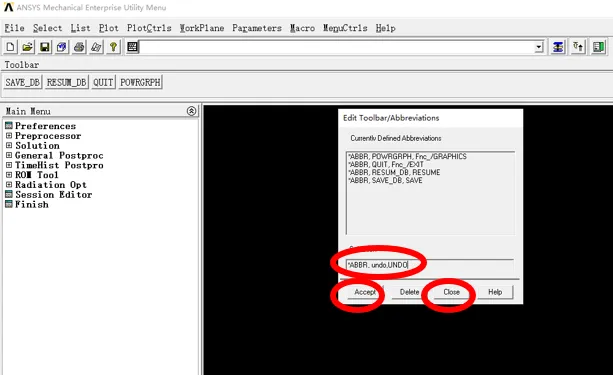

4,在打开的界面输入框里输入:*ABBR,UNDO,undo然后点击Accept再点击Close

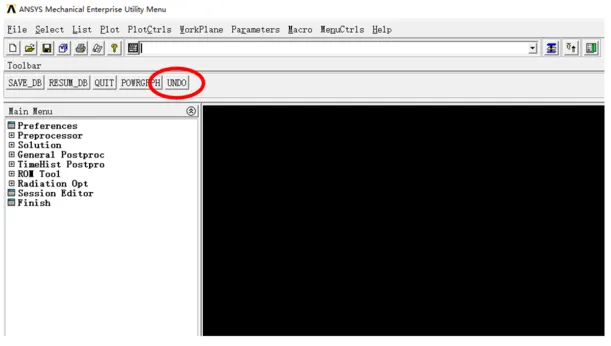

5,这时返回主界面对比一下,多了一个UNDO的按钮,这个就是撤销的快捷按钮了




6,那么来示例看看是不是能实现撤销功能吧,如图我们画两个大小的圆环

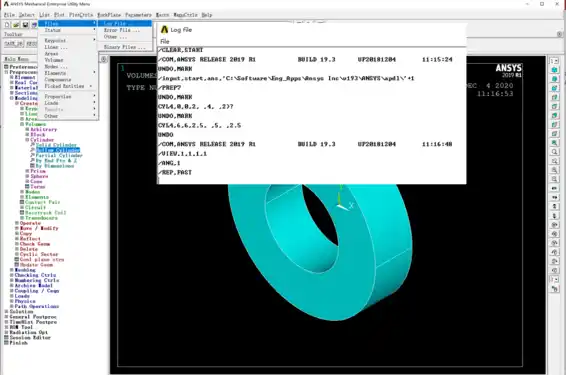

7,我们打开菜单栏的List~Files~log File,这个地方会显示你每一步的命令流操作,可以看到两个圆环的,然后按下UNDO按钮后也有一步命令,就会发现界面里第二步画的第二个大圆环就撤销了没见了,只有上一步的小圆环了。


注意:这个按钮是一次性的,当你重启或者打开新的界面时,这个按钮又没见了,这时候需要重新第2步的操作激活一下就又会有这个UNDO按钮了。
