ANSA点连接方式全面解析

Ansa支持点、线、面的连接方式。每一种连接方式对应相应的模型有特定的cweld或者joint形式。

点方式连接主要有三种:Spot-weld points、Gum-drops、Bolts。所有的点连接都位于一定的坐标位置,他们能连接210个零件。

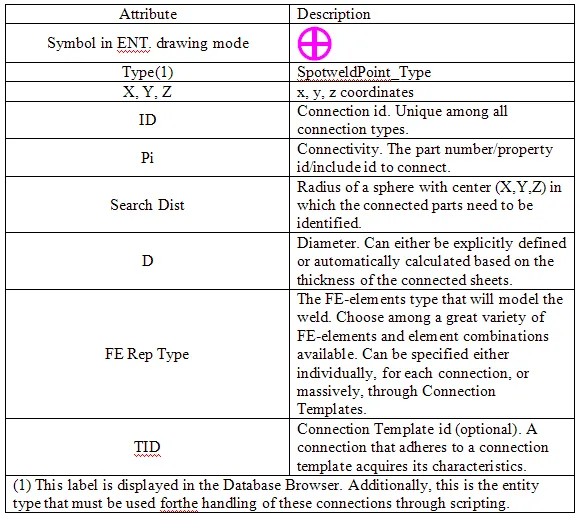

Spot-weld points焊点形式是最常见的连接类型,通常用于模型焊接。属性如下表格1所示。

表格 1 Spot-weld attributes

图像 1.gif

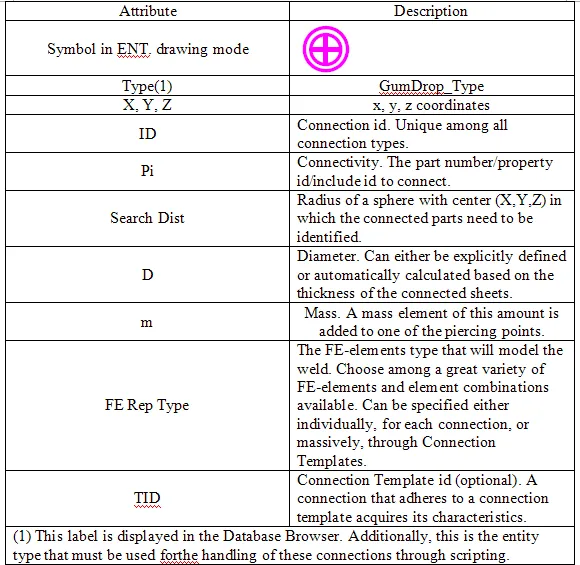

Gum-drops用于模型的胶合点,它们和Spot-weld point非常相似但是增加了点的质量信息。属性如下表格2所示。
表格 2 Gum-drops

图像 2.gif

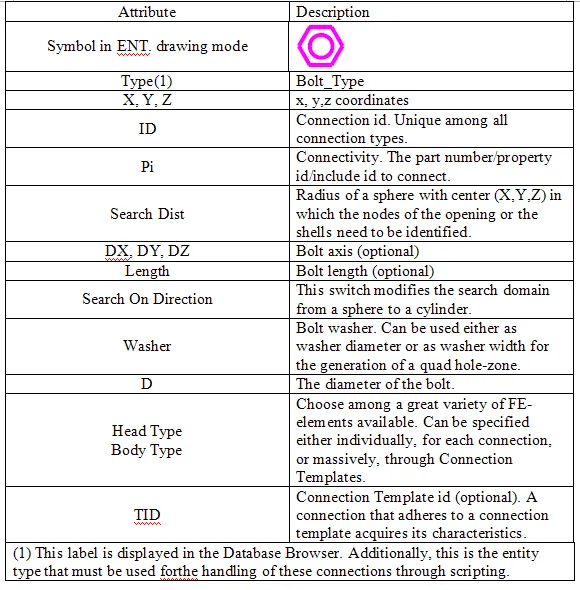

Bolts主要是用于模型的螺栓连接。它们连接开口处和节点,甚至能在壳结构上钻孔。属性如下表格3所示。

表格 3 Bolts

图像 3.gif
