LinGo在曲柄滑块机构优化设计的应用



 LinGo在曲柄滑块机构优化设计的应用

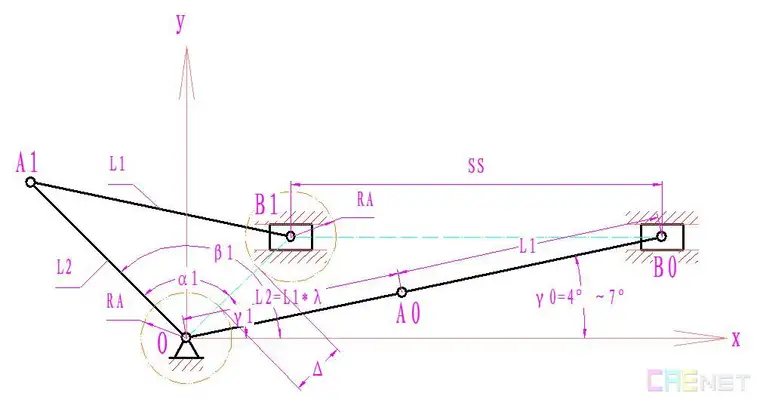

 机构的两个极限位置如图所示,其中,初始位置为0(O、A0、B0);终止位置为 1(O、A1、B1)。


 已知条件:


 1. γ0=4°~7°。


 2. L2=λ*L1,λ=0.7~0.95。


 3. β1=γ1+α1≤135°。


 4. S=1000mm。


 5. B1只许位于A1的右边。即:角∠B1OA0<90°,γ1-γ0<90°-γ0。转化成式子应该是这样吧?


 6.铰B与铰O不许干涉,RB=RO=RA=125mm,外缘间隙Δ=25mm。


 求:


 请设计图示机构。要求L1+L2总和最小。


 说明:


 本项目要求设计图示机构,要求当S=1000mm时,在符合已知条件且L1+L2总和最小的情况下求图示机构参数的具体数值,即:


 L1=?


 L2=?


 γ0=?


 LinGo源程序:


 min=L1+L2;


 SS=1000;!滑块行程,已知;


 RA=125;!铰A、B、O外缘半径;


 delta=25;!铰外缘间隙;


 PI=3.141592653589793;!定义圆周率;


 deg=PI/180;!定义度;

OB1=@sqrt((L1+L2)^2+SS^2-2*SS*(L1+L2)*@cos(gamma0));

gamma1=@acos(((L1+L2)*@cos(gamma0)-SS)/OB1);

alpha1=@acos((OB1^2+L2^2-L1^2)/(2*OB1*L2));


 alpha1+gamma1<=135*deg;


 lambda=L2/L1;


 0.7<=lambda;lambda<=0.95;


 4*deg<=gamma0;gamma0<=7*deg;


 0<L1;0<L2;


 SS<=L1+L2;

L1=@sqrt(OB1^2+L2^2-2*OB1*L2*@cos(alpha1));!是否采用此项会有不同的结果;


 OB1<L1+L2;


 L1<L2+OB1;


 L2<L1+OB1;


 OB1<L1+L2+SS;


 SS<OB1+L1+L2;


 L1+L2<SS+OB1;


 OB1>0;


 0<gamma1;gamma1<90*deg-2*gamma0;


 OB1>=2*RA+25;!增了此项约束方可求解;


 alpha1>0;


 !求出结果后再用ADAMS进行优化,将受力部分加进行去;


 优化设计结果:


  Solution is locally infeasible


  Infeasibilities: 0.1119504E-03


  Total solver iterations: 51


  Variable Value Reduced Cost


  L1 675.4069 0.000000


  L2 563.6608 0.000000


  SS 1000.000 0.000000


  RA 125.0000 0.000000


  DELTA 25.00000 0.000000


  PI 3.141593 0.000000


  DEG 0.1745329E-01 0.000000


  OB1 275.0000 0.000000


  GAMMA0 0.1221730 0.000000


  GAMMA1 0.5812955 0.000000


  ALPHA1 1.774899 0.000000


  LAMBDA 0.8345500 0.000000


  Row Slack or Surplus Dual Price


  1 1239.068 -1.000000


  2 0.000000 -0.8311012


  3 0.000000 -2.231042


  4 0.000000 0.000000


  5 0.000000 23.82101


  6 0.000000 4287.782


  7 -0.1107399E-04 1.115521


  8 -0.4647025E-06 0.000000


  9 -0.4981383E-06 0.000000


  10 0.000000 0.000000


  11 -0.8186694E-07 0.000000


  12 0.1345500 0.000000


  13 0.1154500 0.000000


  14 0.5235988E-01 0.000000


  15 0.000000 612.5403


  16 675.4069 0.000000


  17 563.6608 0.000000


  18 239.0677 0.000000


  19 -0.1119504E-03 0.000000


  20 964.0677 0.000000


  21 163.2539 0.000000


  22 386.7461 0.000000


  23 1964.068 0.000000


  24 514.0677 0.000000


  25 35.93231 0.000000


  26 275.0000 0.000000


  27 0.5812955 0.000000


  28 0.7451547 0.000000


  29 0.000000 -1.115521


  30 1.774899 0.000000

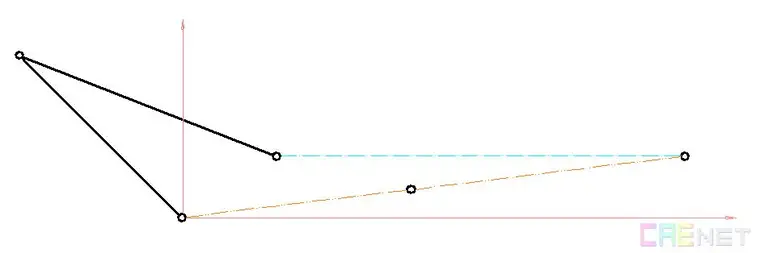

 优化设计后的方安草图:
