Adams中圆柱坐标系的运用与参数化建模实践

解决问题：如果要在ADAMS中圆周方向上建立30个小球（圆周节圆直径102.5mm，小球3mm）该怎么使用圆柱坐标系，在其他pore或者ug中可以直接阵列，在ADAMS中该如何操作？

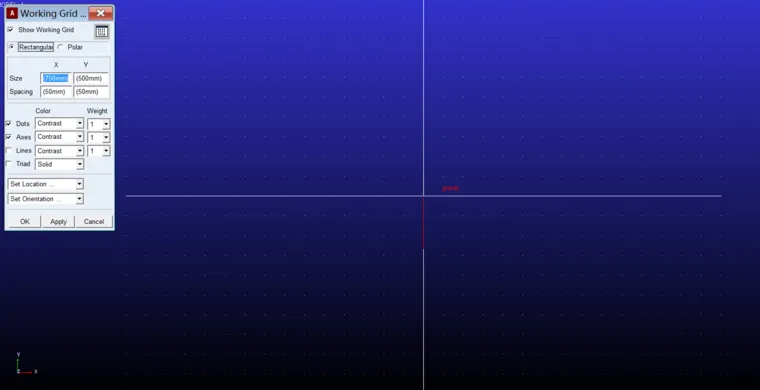

 合理使用网格的功能，这是原始的笛卡尔坐标系和网格显示：

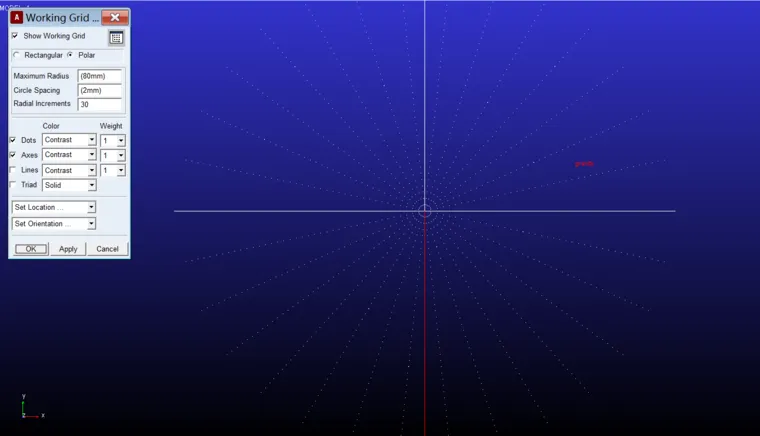

做以下操作：

1、将坐标系换成圆柱坐标系Polar

2、Maximum radius(80mm），这里显示的80是网格显示最大区域的半径，在这里面操作够用就行）

3、circle spacing（2mm),这个就是每根坐标线上的点间距，相隔2mm，一个象限一根上就有40个点

4、radial increments（30），这就是将圆周等分为30份，为30个小球做准备

下面我们就建立30个小球

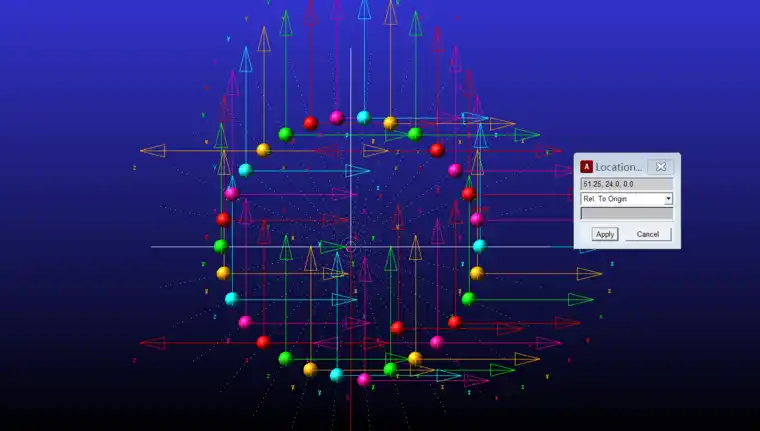

点击模型上的小球按钮，输入半径3mm，点上钩钩，然后在蓝色区域内右击，会显示坐标，三个坐标显示圆周节圆直径（这里51.25是自己输入一下，因为有时建模比较精确，小数点很多位，将间隔太小就看不清楚了，如果数字方便，比如100，那我们设置的间隔2mm，可以直接右击找到那个点放上去就行了）、角度（12，表示平分一周360度）、相对平面位置（在xy平面上）

类似的阵列功能，在笛卡尔坐标系中也是，将网格间距设置合适你想要的阵列距离，可以运用复制或者移动的功能，也很方便的
