在ABAQUS/CAE中引入Standard结果至Explicit分析步骤的方法

實現在ABAQUS/CAE中引入standard的结果到explicit分析步之方式,(使用方式並不限於standard import explicit,僅以此例子作說明)

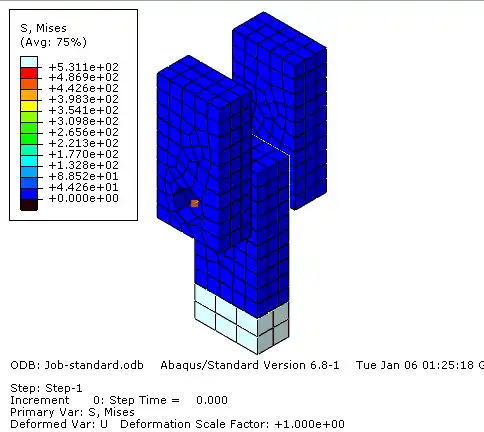

在standard分析步中考慮重力,import至explicit分析步後施予rigid body一旋轉速度.(純為例子示範,沒有任何物理意義)

內容包含了在import中使用 rigid body, connector, reference point, tie及 coupling constraint的技巧.

簡略概述如下 (有些概述比較深,例子中也許未用上,初學者可能用不上,建議可以先略過,待使用出問題後再來檢視,也請高手幫忙補充):
1.import不支援rigid body, tie, coupling等constraint及邊界條件的傳遞,不過ABAQUS/CAE提供了簡單的設定方式-直接將standard model copy成新model,再視狀況replace分析步即可,不需再重新設定以上條件.

2.如果在standard model中,instance有組裝關係(非default組裝),建議在instance/ convert constraint將組裝關係打斷,以避免在explicit model import/part時造成組裝constraint關係出現問題.

3.如果需要在explicit model中import standard model的分析結果part,可使用import/ part/ odb導入,記得注意大小寫不同會被辨認為不同part.

4.rigid body不支援import model,因此要取得rigid body在standard model分析結果的位置,可以根據座標自行調整,或者使用3之方式import/part(適用於rigid body是default組裝).如果是使用import/part,記得重新定義與此rigid body相關的設定.

5.reference point不支援import model,因此建議在standard model時即使用座標輸入方式,以方便在explicit model進行調整.

6.connector支援standard import to explicit,但不支援assembly inp文件格式的import,因此若模型中既有rigid body又有connector,目前解決方式就是使用1之方式copy model繼續使用.(註:在standard import to explicit中,有時會遇到connector的Datum csys被重覆使用的error msg,只要修改csys name即可).

7.如果connector本身含behavior property,在model中既有rigid body又有connector的狀況下,目前解決方式是根據standard model之分析結果,在explicit model做調整.

詳細使用方式可以參考 Abaqus Analysis User's Manual 9.2 Importing and transferring results
