ANSYS Workbench宏文件编写与代码解析

在Abaqus软件和ANSYS经典里面，都可以通过特定的语言编写命令，以代替GUI操作，并且这些语言能够实现很多GUI界面不能实现或者很难实现的工作。Abaqus中所有的操作都可以用相应的Python语句代替，在ANSYS经典中所有的操作都可以用相应的APDL语句代替。

那么Workbench中有没有这样的方式呢？

答案是没有，Workbench中不可能采用某一种语言实现整个分析过程，但是Workbench是绝对支持编程的，而且编程语言众多。JScript只用于DM草图建模。python控制外部各个component间数据的流转。APDL在组件component中进行内部控制，还有针对其他的模块的脚本语言。

正是因为Workbench的这个特点，让Workbench的二次开发变得没那么容易，整个系统太大。

宏文件这个概念很清楚，在Word、Excel和CAD等常用软件中，均有这个概念，上次所说的脚本文件其实按照我的理解，可以当做宏文件的一种，脚本文件是文本文件，而宏文件则可以是其他形式的。宏文件是软件操作的记录，在利用软件进行一些处理时，会在宏文件里面保存这些操作。

因此，宏文件对于大量重复性操作有很大的帮助，在Word等软件里面通过录制一段某特殊功能的宏，当下次需要执行这些操作时，可以直接使用录制好的这个宏。使用过VB的同学应该知道Word和CAD录制的宏均有相应的VBA代码，而VBA代码直接可以在VB编程环境里面使用，这给VB开发带来不少好处。

今天想说的是Workbench的宏文件，前面说这么些，可以让宏文件这个概念深一点。在利用Workbench做一些重复性的计算时，也可以采用宏文件的形式，在Workbench里面也叫journal文件。

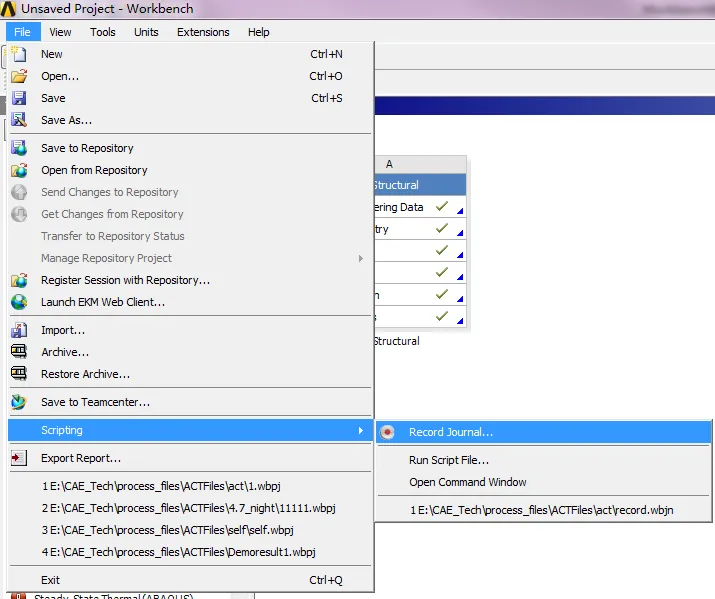

打开WB界面，点开File之后，找到Scripting下拉的Record journal.如图1：

图1

通过此功能可以录制宏文件，点击Record Journal之后，可以在界面进行一些操作，建模等等，结束之后停止录制，可以找到保存的宏文件，宏文件的后缀是.wbjn，重新通过图1中的Run Script Files ，选择刚才录制的wbjn文件，那么会加载成功这个宏文件，在这个基础之上，可以进行修改等。

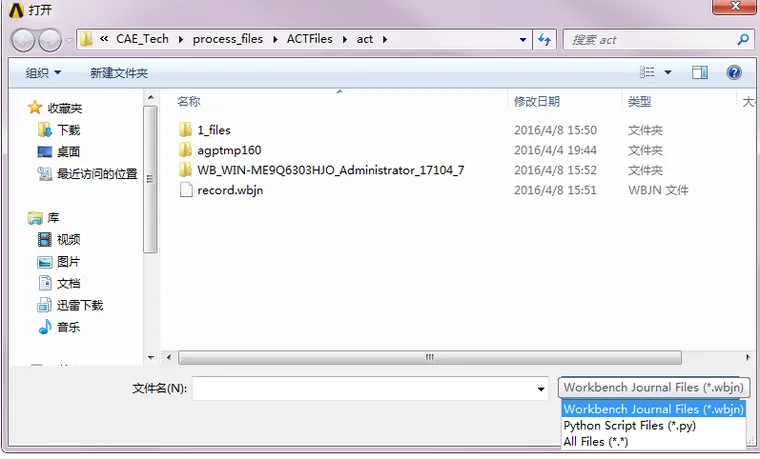

在Run Script Files的时候，选择文件，发现宏文件除了可以选择wbjn文件，还可以选择py文件（Python语言编写的），说明py文件也可以记录刚才的这些操作。如图2.

图2

那么，怎么查看刚才记录这些操作的py命令呢？

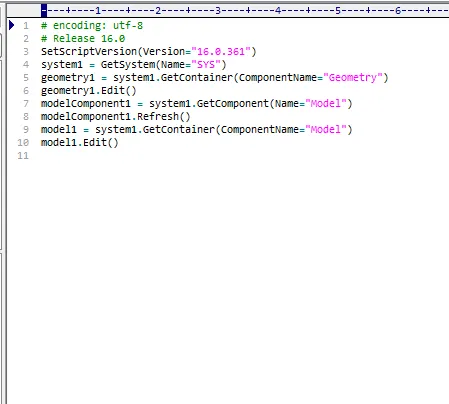

查看录制宏的文件夹，仅有一个wbjn文件，并没有py文件。最后直接采取强制改后缀的办法，将wbjn文件的后缀改成py，再打开，如图3.

图3

发现果然有py代码，这些代码记录了在窗口做的操作。

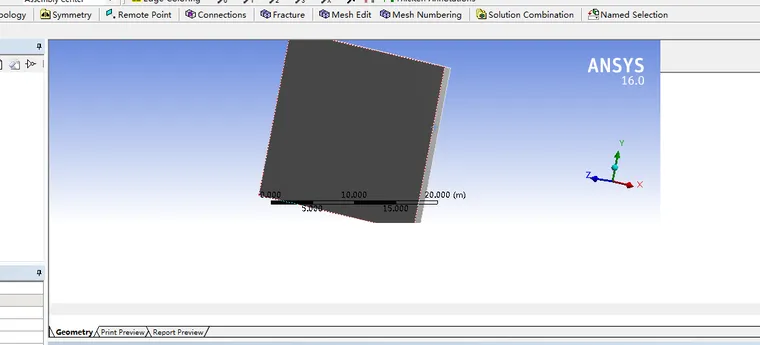

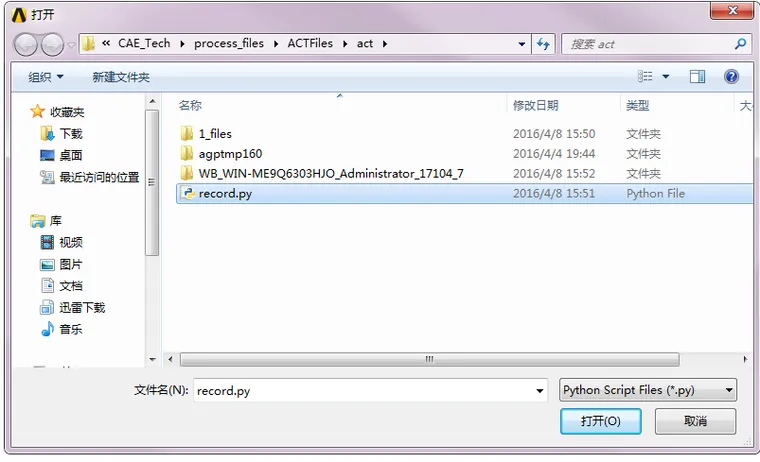

之前运行的时候发现可以运行py文件，这次加载修改后的py文件，直接弹出图5所示的窗口，而这个模型正是刚才录制宏所建立的。

图4

图5

这个宏文件只是数据传递，可以看出其并没有参数化的功能。

到了这里，其实可以大胆的猜测，可以通过某一种外部语言，比如VB或者Python，通过连接启动WB，再执行针对各个模块的脚本，可以实现整个过程的参数化。

当然，如果这样，工作量很大，而且，意义也不是那么大，纯粹为了参数化而参数化而已。
