实战干货:基于SIMULIA的滚动轴承仿真方案

滚动轴承广泛应用在机械产品传动系统中。达索系统仿真品牌SIMULIA针对滚动轴承类型产品提供系统的仿真解决方案,对于产品研发过程提供相应的仿真支持手段。


一、滚动轴承的仿真目标
这里介绍的滚动类轴承包括:
· 滚珠轴承(ball bearings)
· 滚柱轴承(roller bearings)
· 滚针轴承(needle bearings)

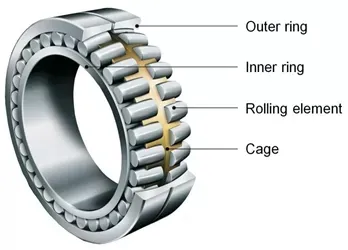

   滚动轴承的结构大致分为:内外圈、保持架与不同数量的滚动体。


典型的滚动轴承仿真目标包括:

1、结构强度:需要考虑工作状态或者过载工况下的结构强度

2、疲劳寿命:需要考虑承载工作状态工况下循环加载的产品疲劳耐久;

3、冲击与振动:需要考虑承受冲击/动态载荷;

4、磨损:轴承类产品的特殊需求。




二、针对滚动轴承的解决方案

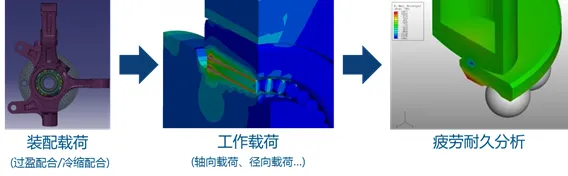

1、基础流程-轴承的常规强度与疲劳耐久性评估

应用软件:Abaqus+fe-safe

模型中包括:
· 考虑装配工装载荷的情况,例如过盈配合或冷缩配合工艺的预制载荷
· 工作载荷在波动/循环加载的情况


主要分析结果包括:

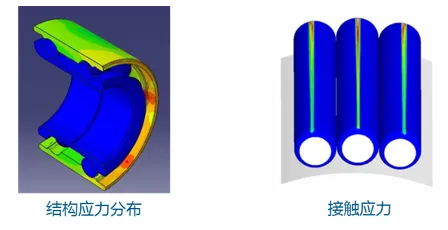

· 结构应力分布以及高应力集中区域(hotspots)
· 内外圈滚道和滚子上的接触压力分布
· 疲劳寿命、安全系数


2、轴承模型的简化

常规的轴承三维模型,可以很好地分析模型受力、接触情况,但是建模成本、计算成本较高。

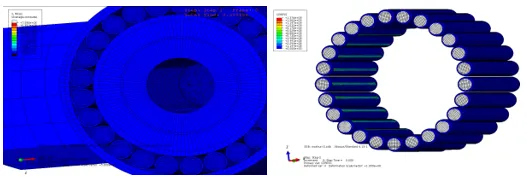

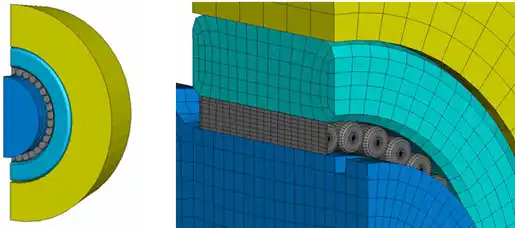

▲ 三维轴承模型

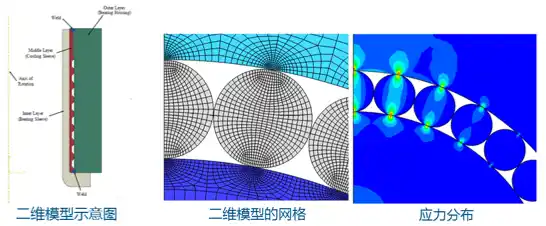

1)二维简化模型

应用软件:Abaqus

 采用二维模型对轴承刚度和强度进行快速验证,通常在初始设计阶段用于探索和评估设计方案(可考虑结合ISIGHT进行DOE分析);二维模型中不能考虑承受弯曲或者剪切的分析工况。


2)一维简化模型

应用软件:Abaqus
一维模型包括弹簧(或阻尼器)来表示不同方向和位置的轴承刚度。

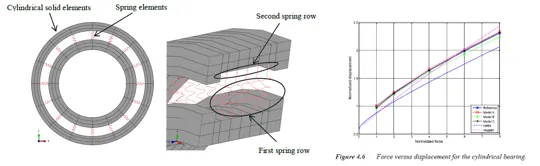

▲ 轴承包含弹簧单元模型


3、冲击与振动分析

主要评估保持架在冲击载荷或振动下的强度情况。
· 冲击分析是在时域下(瞬态、非线性)
· 振动分析是在频域下(稳态、线性)

应用软件:Abaqus

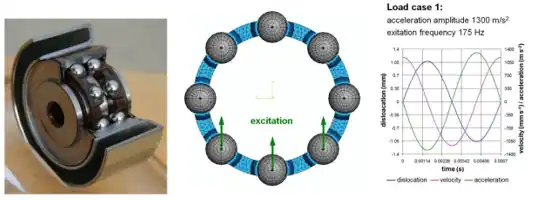

▲ 轴承冲击载荷模型

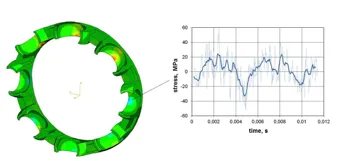

▲ 轴承保持架后处理提取结果



三、磨损分析
轴承结构的磨损分析,可以在Abaqus/Standard中使用自适应网格技术,以及用户子程序UMESHMOTION进行模拟。

   应用软件:Abaqus+用户子程序


▲ 磨损模型网格与结果


四、密封性能分析

某些轴承的密封设计必须考虑避免润滑的泄漏和外来颗粒的进入,否则对于轴承的寿命有着极大的的影响。

应用软件:Abaqus


▲ 密封性能分析结果提取(接触压力与变形)


五、轴承结构的参数优化

应用软件:Abaqus+ Isight

对于轴承新结构在工作载荷作用下多种参数进行评估与优化,可以包括:
· 性能指标(扭矩,寿命,刚度等)的调优
· 成本(结构尺寸,重量等)的优化
· 并对可靠性和稳定性进行评估

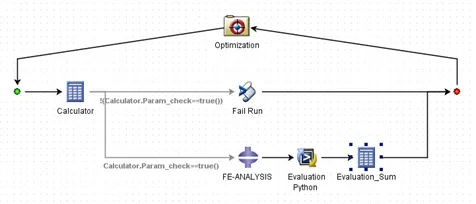

▲ 基于Isight的轴承优化流程

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
