ABAQUS结果中大于某值区域体积提取方法

还是以最简单的悬臂梁为例，提取加载历程下大于100e6 Mises等效应力下单元体积：

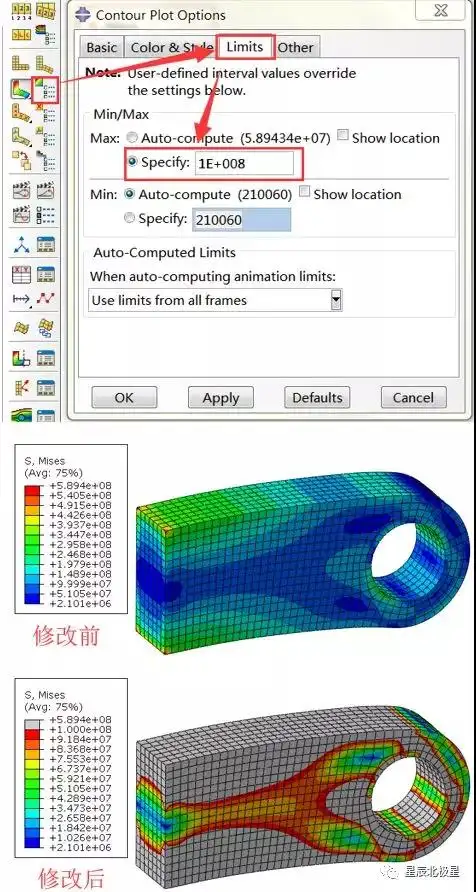

1）显示应力变形云图，并通过云图显示设置，可将超过指定数值的云图范围显式为灰色，便于观察和对比：

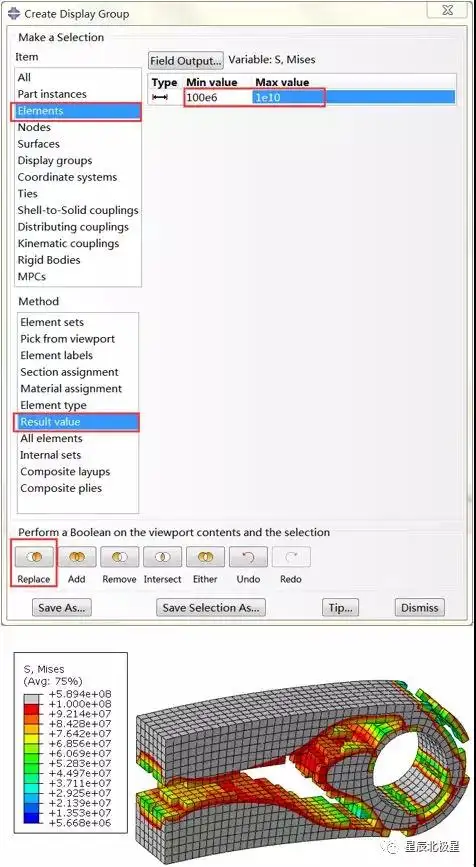

2）显示指定应力范围内的单元：找到按钮，或菜单栏Tools->DisplayGroup->Create...，点击后激活Create Display Group对话框，选择Item为Elements、method为Result value，并设置最小值（Min value）100e6和最大值（Max value）1e10，点击Apply可显示出范围内的单元，如下图所示。

注意：同时点击底部的Save As...按钮，保存名字为DisplayGroup-2。

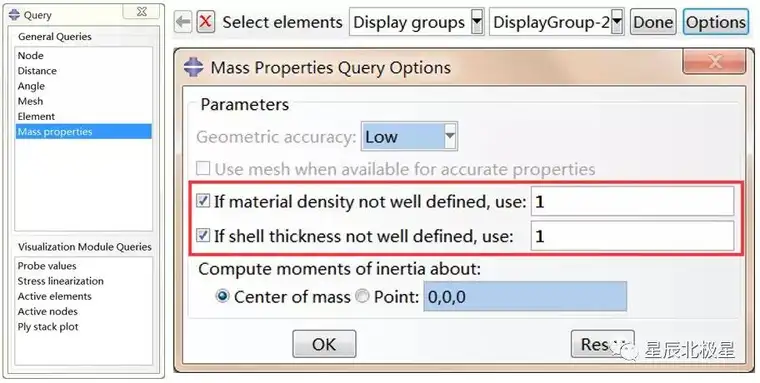

3）测量显示单元体积：找到按钮，或者菜单栏Tools->Query...命令，找到Mass properties选型，并点击后激活查询质量流程，在提示信息栏将让选择单元，修改选择方法为Display groups，并选择刚刚生成的DisplayGroup-2；由于是测量质量，针对材料中没有定义密度的情况，ABAQUS友好的提供了Options选项，可以设置材料密度和平面shell的厚度，这里均设置为1。如下图所示。

重新选择显式组后，在底部信息框中将显示测量的体积、体积中心、质量、质量中心以及质量距等数据。

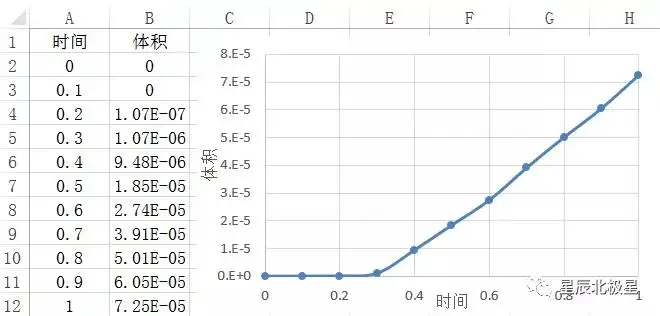

4）汇总不同时刻的数值，绘制时程曲线如下：

同时，该方法不仅适用于应力数值范围，基本所有的云图范围单元体积的测量都是可以满足的。
