钢丝绳三维建模完成后,将其另存为STP格式。安装好钢丝绳拉扭有限元分析插件后,可实现钢丝绳有限元分析模型的自动建模,插件界面如下图。
使用演示动画如下
使用方法
1.下载插件解压至软件安装目录的plugins文件夹下;

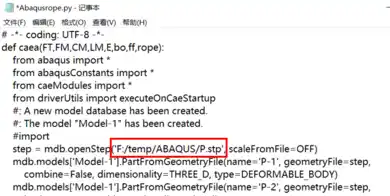

2.修改Abaqusrope.py文件中三维模型的文件路径。可用记事本修改,采用界面中鼠标点击选择文件方式会随机出错。

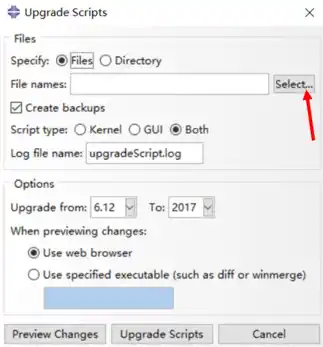

3.选择修改后的Abaqusrope.py文件,更新脚本。
4.修改界面中拉力等参数,点击ok自动开始建模。
