Abaqus小应变分析:条形基础或海洋浅基础下压模拟(基于Tresca本构)

条形基础承载力是工程广泛关注的问题,例如陆地条形基础和海洋浅基础。该模拟地基为饱和不排水的粘土,采用Tresca本构,粘土强度su = 15 kPa。条形基础处理成刚体。最终数模结果显示,条形基础的无量纲承载力Nc0 = F/Asu 近似于 pi + 2 = 5.14, 与传统理论解极好的契合。



建模过程及结果:

ABAQUS 小应变分析(例3) 条形基础或海洋浅基础下压模拟(Tresca 本构)的图1

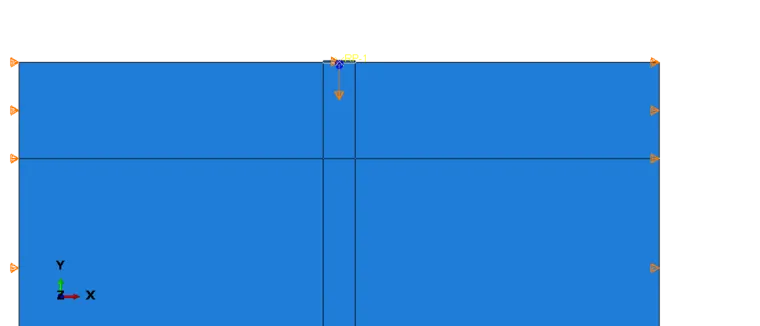

荷载及位移边界条件


ABAQUS 小应变分析(例3) 条形基础或海洋浅基础下压模拟(Tresca 本构)的图2

网格划分


ABAQUS 小应变分析(例3) 条形基础或海洋浅基础下压模拟(Tresca 本构)的图3

局部网格划分


ABAQUS 小应变分析(例3) 条形基础或海洋浅基础下压模拟(Tresca 本构)的图4

条形基础的力位移曲线(已达到极限承载力)


ABAQUS 小应变分析(例3) 条形基础或海洋浅基础下压模拟(Tresca 本构)的图5

地基的土体应力分布


ABAQUS 小应变分析(例3) 条形基础或海洋浅基础下压模拟(Tresca 本构)的图6

地基的土体破坏模式
