Rhapsody:MBSE开发工具详解

Rhapsody是基于UML/SysML的模型驱动开发集成环境,专注于嵌入式和实时系统。通过Rhapsody的模型驱动体系,可以快速地将应用模型部署到实时嵌入式操作系统。Rhapsody 适应迭代设计与开发,软件开发可以在宿主机环境持续的执行和验证,继而生成嵌入式应用,下载到目标机进行测试。

Rhapsody同时提供了种类众多、功能强大的 Add-Ons 扩展模块,满足客户不同的应用需求。针对嵌入式软件,Rhapsody 支持 C、C++、Java、C# 及 Ada 语言,支持完整动态代码生成,仿真及目标环境执行功能。支持迭代开发及快速原型,便于快速交付高质量系统。



产品介绍

1.产品家族功能介绍

•  Rational Rhapsody Architect for Systems Engineers: 是一个面向复杂系统工程项目的基于模型的系统工程 (MBSE) 环境

•  Rational Rhapsody Architect for Software: 一个集成嵌入式软件开发环境,使用基于UML的建模功能来设计和开发嵌入式软件并使其可视化

•  Rational Rhapsody Design Manager: 整个工程团队协作、共享、审查和管理设计与模型环境

•  Rational Rhapsody Designer for Systems Engineers: 将模拟和模型执行添加至MBSE环境,帮助启用对需求、架构和行为的早期验证功能

•  Rational Rhapsody Developer: 通过模拟、行为代码生成和实时系统集成,开发和验证嵌入式软件应用程序环境



2.产品组成

•  支持从 DOORS 工具导入、管理并追踪需求。分析需求并追踪至设计、实现以及测试工件,有助于提交适合的产品并及时对需求变更做出响应

•  更先进的需求影响分析,覆盖度分析

•  提供Synergy、RTC、CC等配置管理工具集成接口,支持并行开发与协作。提供例如DiffMerge等图形化的模型元素比较与合并工具

•  可扩展、可定制,有助于集成到您现有的流程或是第三方工具,支持并保护现有资产

•  通过ReporterPlus工具插件或IBM RPE提供可定制化文档自动生成

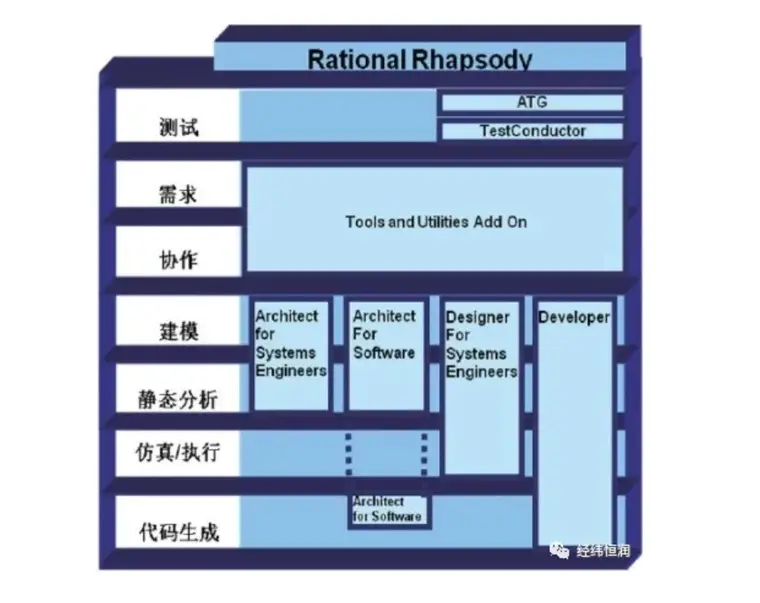

•  IBM® Rational® Rhapsody® 产品及扩展功能模块关系如下图所示:




3.扩展功能模块介绍


•  Rhapsody Tools and Utilities Add On

   ♦  Rhapsody 与外部环境的交互接口包,包含:

   ♦  ReporterPlus:基于模型可定制生成文档,满足公司及业界标准

   ♦  Gateway:提供需求可追踪能力。基于需求管理工具的导入、管理并追踪需求

   ♦  Webify:可视化面板,支持快速原型测试

   ♦  XMI Toolkit:便于不同的支持XMI标准的工具之间的模型转换

   ♦  Siemens Teamcenter SE 接口

   ♦  SOA (WSDL) 支持

   ♦  Mathworks Simulink 接口


•  Rhapsody Test Conductor基于模型测试工具模块

   ♦  遵循 UML 规范,基于场景的嵌入式测试生成和检验套件

   ♦  应用 UML 顺序图定义测试

   ♦  使用插桩、监视、驱动等测试技术

   ♦  参数化表示测试用例行为

   ♦  通过不同颜色给出错误报告

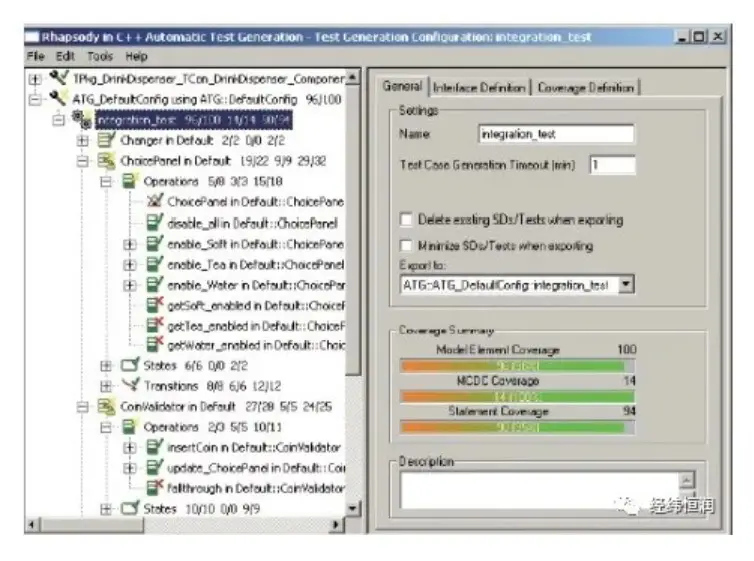

•  Rhapsody Automatic Test Generation Add OnRhapsody 模型测试用例自动生成工具:

   ♦  根据UML模型生成系统和软件的完整测试用例对于不同模块进行针对性测试,如:模型元素覆盖率测试,MC/DC覆盖率测试等

   ♦  自动生成各种测试用例用于单元测试、集成测试、回归测试

   ♦  提供测试用例的文本和XMI格式的输出

   ♦  通过TestConductor提供白盒观察测试执行的窗口,形成一个灵活、可扩展、可跟踪的测试平台


•  Rhapsody Developer Rules Composer and Rules Player Add Ons

   ♦  提供代码生成定制化能力,模型转换引擎。



4.主要技术功能

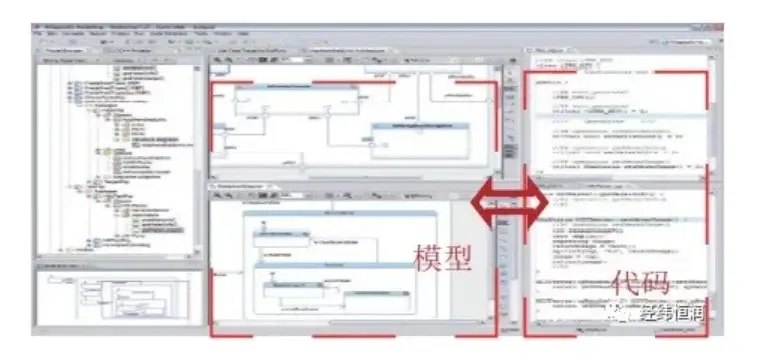

•  模型驱动的嵌入式软件开发支持,可视化逆向工程支持

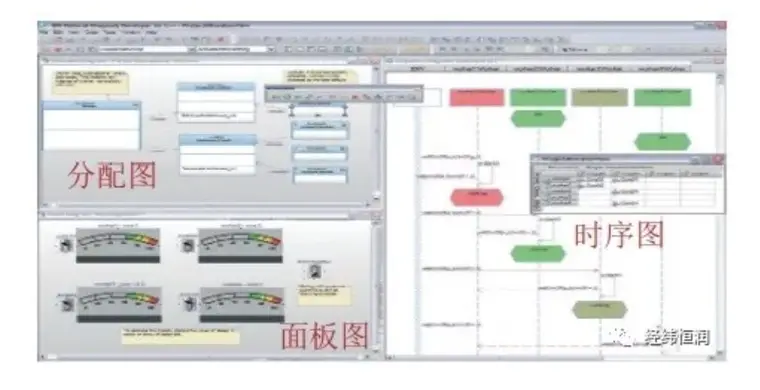

   •  快速系统原型与仿真测试支持

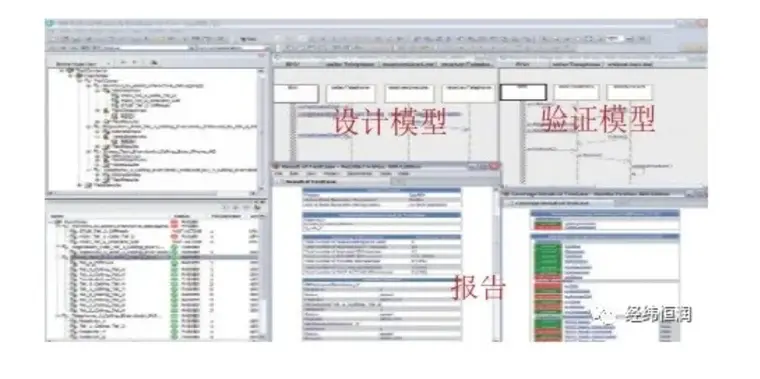

•  模型驱动的验证支持






 •  基于模型的测试

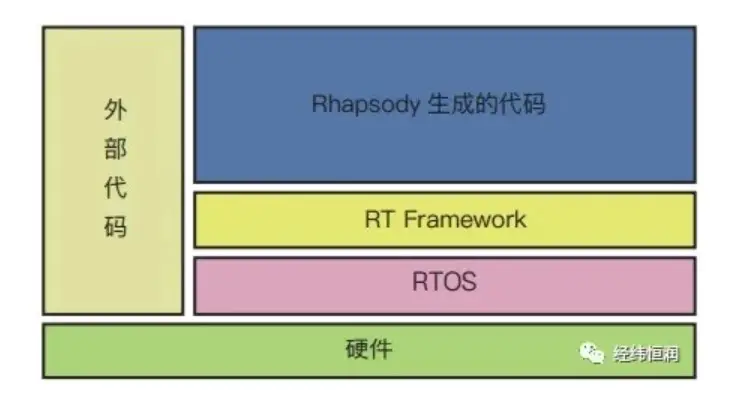

•  实时框架与动态模型代码关联支持







 •  AUTOSAR 从概念到代码的工作流程

Rhapsody 改进了对 AUTOSAR 标准的支持功能,使用统一建模语言(UML)一一来为与 AUTOSAR RTE 相集成的整个软件构件生成 C 代码。



应用案例

部分客户
