装配级别参数显示的设置方法

参数化,是CATIA的重要特色之一,宏观上讲,CATIA软件中的一切图形都是带参数的,这里的参数不但包含树结构中的参数类型,更加广泛的参数化的意义,甚至包含一条直线,一个草图,一张平面等。

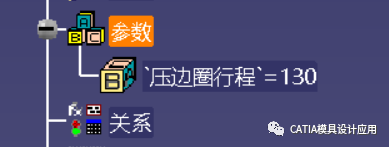

本文讲解的参数显示,主要指的是长度、布尔等类型的数值类参数。首先回顾一下,我们的零件级别中参数,如何显示?

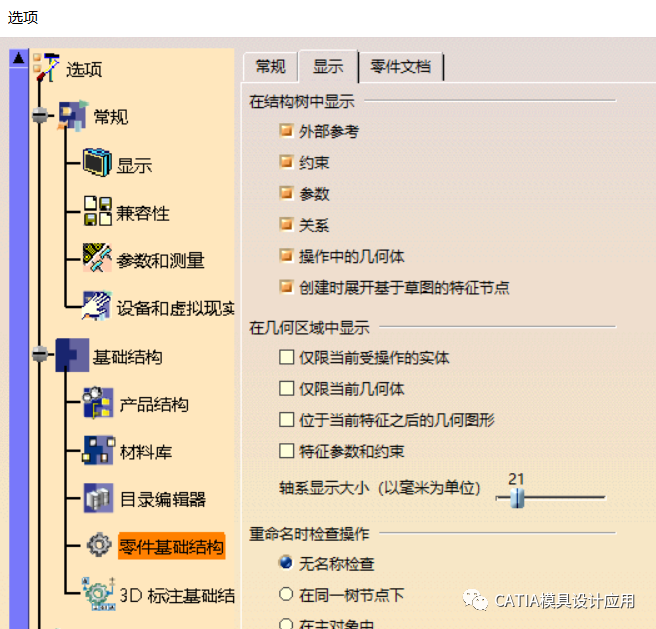

勾选选项——基础结构——零件基础结构——显示——参数、关系等。将在树结构中显示参数。



但是,若建立的装配级别的参数,却无法显示,怎么办?如您所料,这里也是需要在参数中设置。如下图:

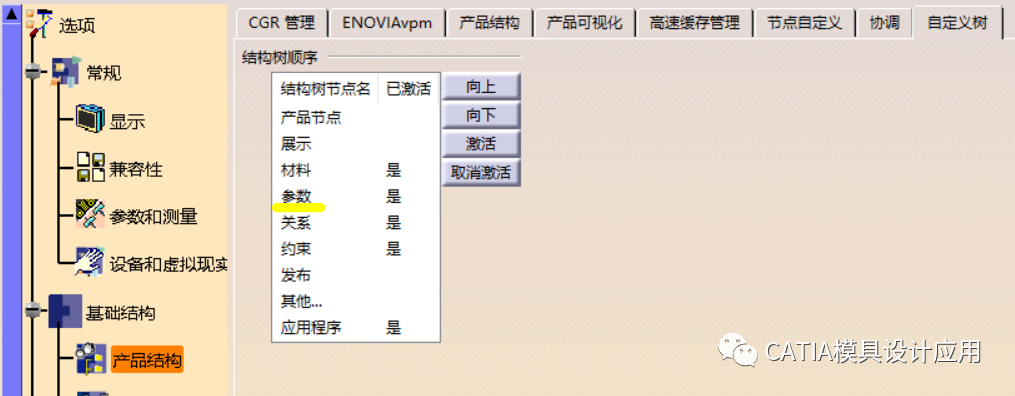

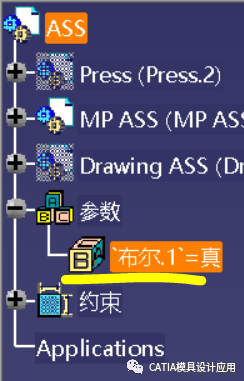

激活产品结构类别中,自定义树结构中的参数选项卡,则catia软件中就会显示装配级别的参数,如下图所示:



驾驭参数化,可以使设计工作事半功倍,然而驾驭并不容易,这里提醒两点:


1、并非建立了参数就是参数化设计;

2、是用参数需要注意其必要性,不可过度使用。
