Abaqus作业管理：命令提交与监控技巧

通常，大多数Abaqus用户会在模型前处理完成时，通过Abaqus/CAE创建并提交相应的Job作业。随后，用户跟踪作业监视器（通过作业管理器访问），获取有关模型警告和求解收敛性信息。本文介绍通过命令窗口提交Abaqus作业，并在没有Abaqus/CAE界面的情况下对其进行监控。需要从命令窗口提交作业文件，主要原因可能是：同时或顺序运行多个作业、避免CAE界面占用License Token数。

Abaqus/CAE前处理

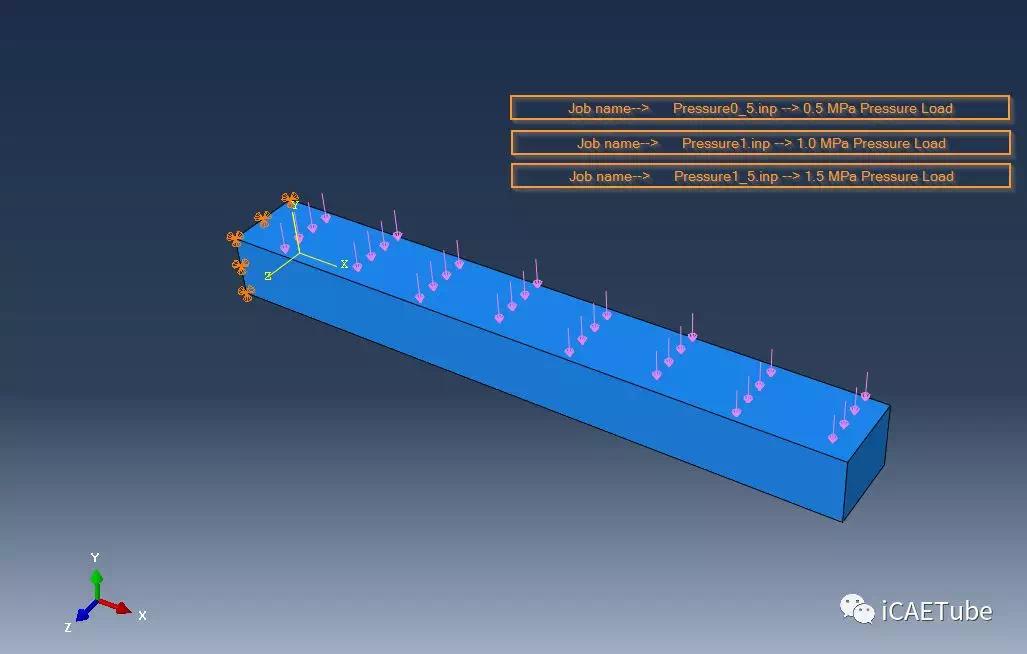

如下图悬臂梁示例，一端完全固定，压力载荷作用于梁上。对压力分别设置0.5MPa、1.0MPa和1.5MPa，即三种工况。

Abaqus/CAE数据检查

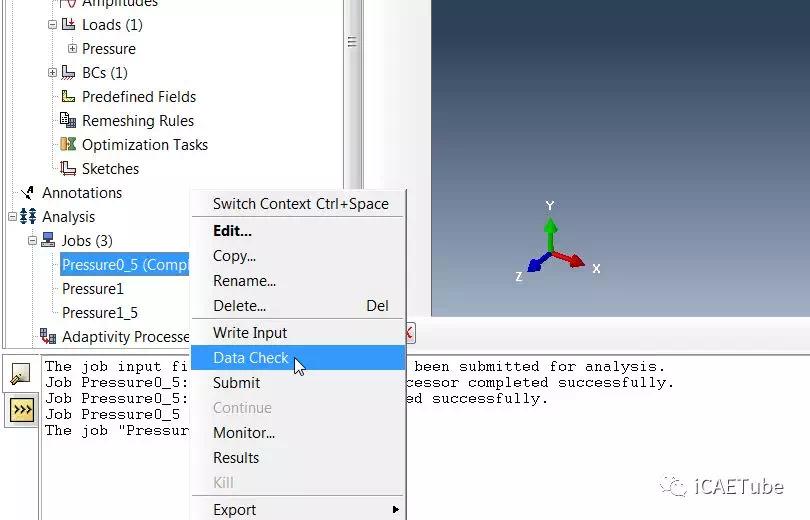

假定模型已在预处理阶段正确地设置完成。在提交分析之前，先执行数据检查（Datacheck）。通过此操作，Abaqus会检查模型前处理部分是否确实。对工作名为“Pressure0_5”job进行数据检查如下图所示。

启动命令窗口

数据检查完成后，指定的Abaqus工作目录中将会自动创建多个文件，与分析相关的内容都标记为“Pressure0_5”，具有不同的文件后缀名。工作目录中标记为“Pressure0_5.inp”的输入文件，可以直接从命令窗口提交分析。

打开工作目录，按住键盘上的“Shift”按钮，右键单击鼠标，然后选择“在此打开命令窗口”选项，如下图。

上述方法打开命令窗口，则直接指引当前文件夹，无需再切换路径。

命令提交作业

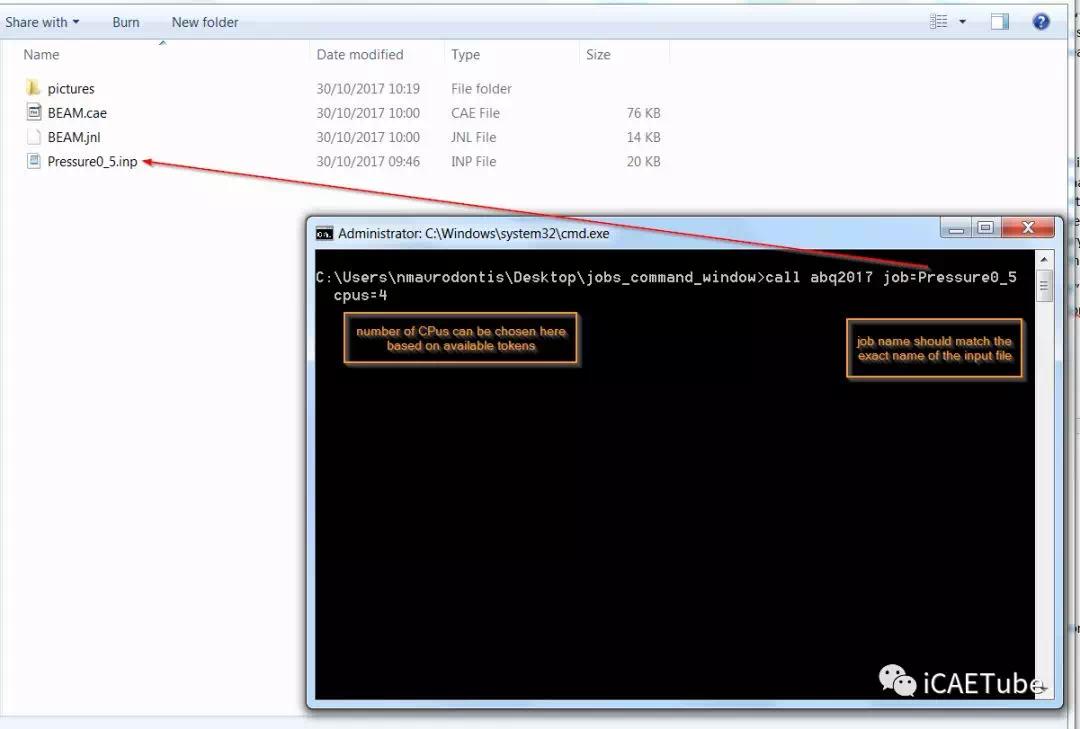

输入命令“ call abqxxxx job = Pressure0_5 cpus = 4 ”完成，如下图所示，并点击键盘上的“Enter”，开始求解。点击“Enter”后，将在工作目录中开始生成许多文件。

注意：如果要运行双精度，将job = Pressure0_5修改为job = Pressure0_5 double。命令行的具体含义，将在下篇文章中阐述。

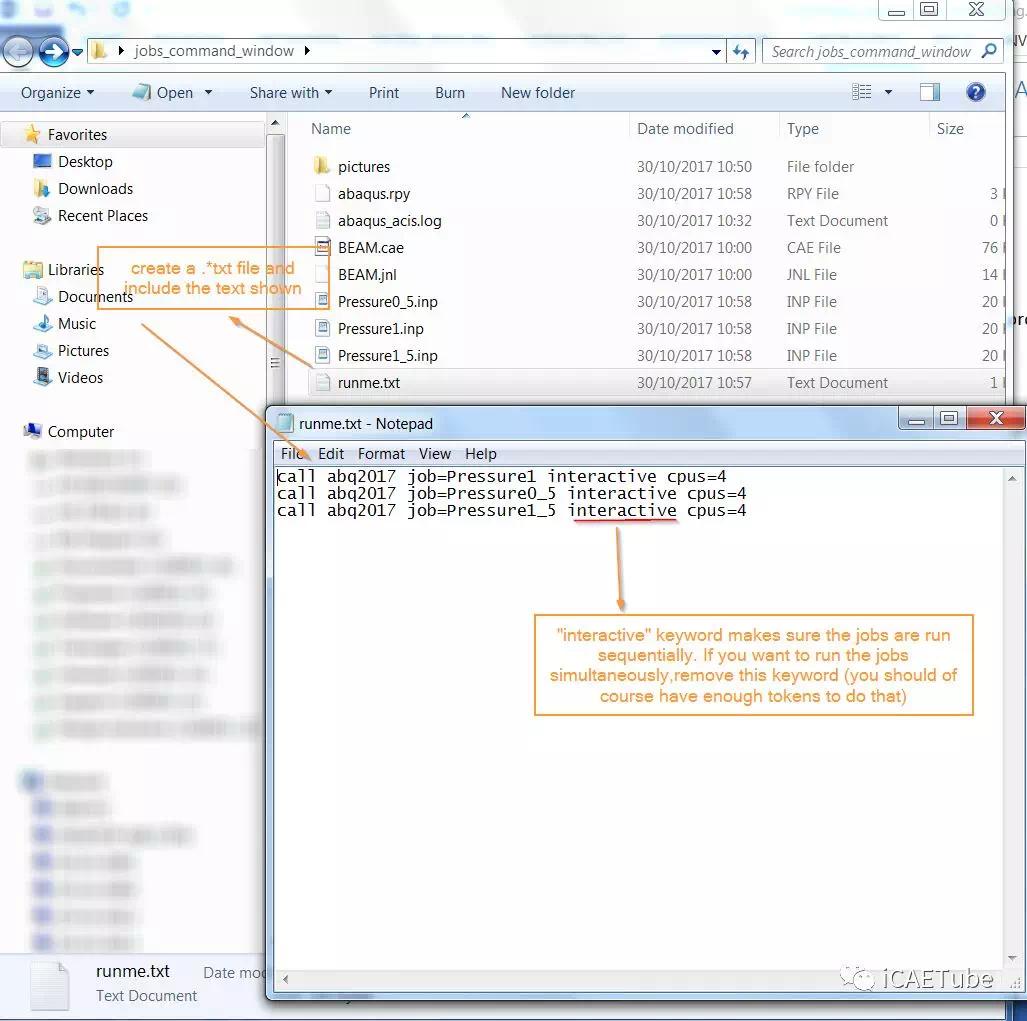

如需同时或按顺序运行多个作业，需要创建一个* txt文件（此处标记为“runme”），包含某些关键字然后保存* .txt文件，并将其结尾更改为* bat。然后双击。其中“ Interactive ”关键字可确保作业按顺序运行，如果要同时运行作业，删除此关键字。

数据文件

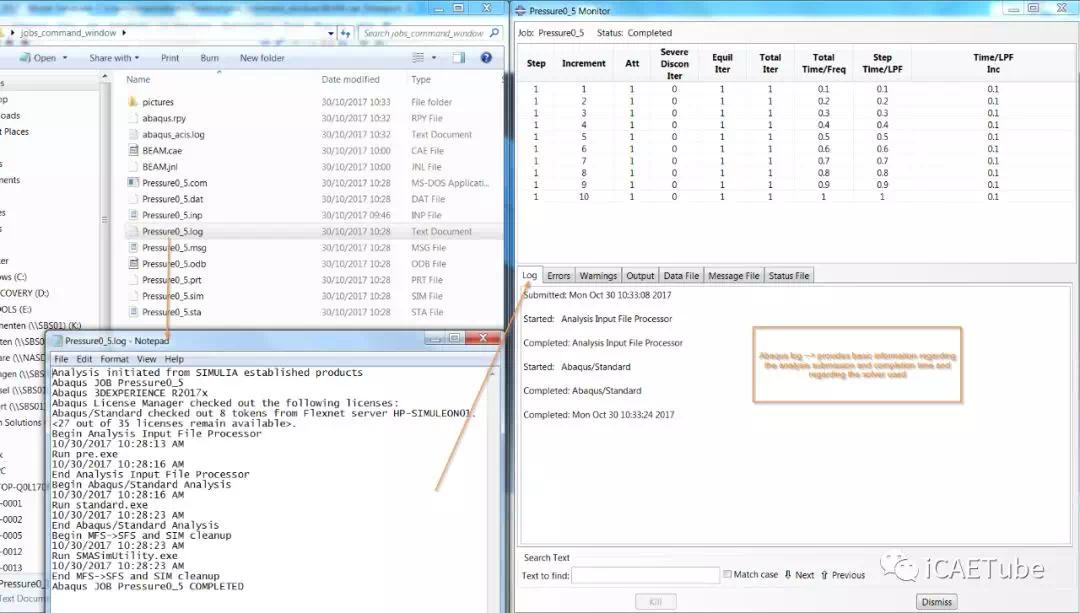

Abaqus日志文件：Abaqus日志文件提供有关分析提交、完成时间和使用解算器类型的基本信息。

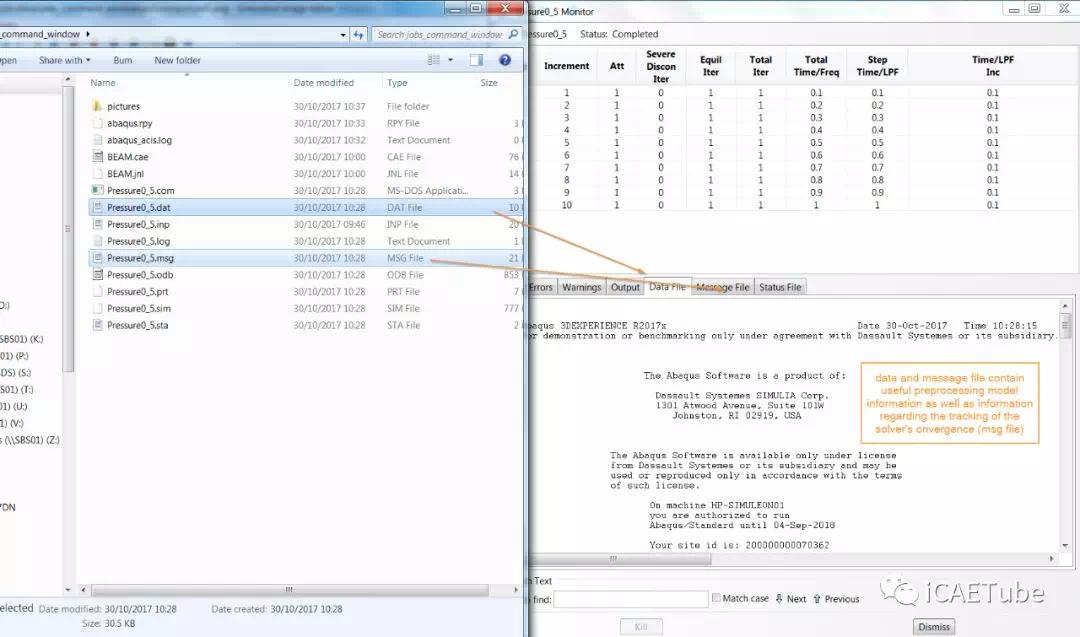

Abaqus Data和msg文件：Abaqus数据和消息文件包含有用的预处理模型信息，以及有关跟踪解算器的收敛msg文件的信息。

Abaqus状态文件：Abaqus状态文件包含有关增量、迭代和分析步骤的摘要信息。

此Abaqus状态文件（* .sta文件）通常是监控作业进度和潜在收敛困难的最快方法。

工作目录中的* .odb文件包含分析中的所有结果的可视化，这是Abaqus生成的主要结果文件。
