1 问题描述

本教程考虑了两种不同等温聚合物材料通过三维模具的流动。问题包括两个入口，每种材料一个，它们通过模具共挤出，在出口处产生多层管状结构。

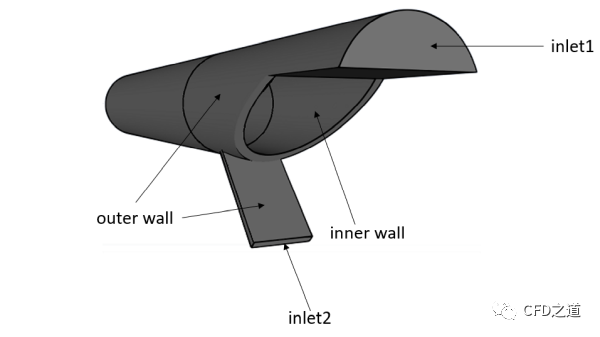

问题域被划分为两部分，第一部分是模具，其中两种流体材料被限制在内壁和外壁之间，如图所示。

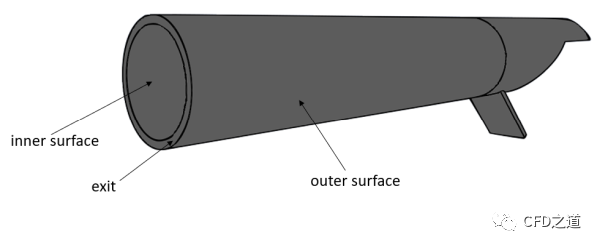

第二部分对应于与空气接触并沿内外表面自由变形的多材料挤出管，如图所示。

第一个入口（inlet1）位于模具顶部，第一种材料高密度聚乙烯以Q = 175e-6 m3/s的流量进入域内。第二个入口（inlet 2）位于模具底部，第二种材料线性低密度聚乙烯以Q = 25e-6 m3/s的流量进入域内。

在计算域的末端，假定多材料挤出管的运动已经完全发展，并且不会再进一步变形。另外假定挤出域足够长，能够考虑到挤出物的整个变形。

2 设置和解决方案

2.1 启动Fluent

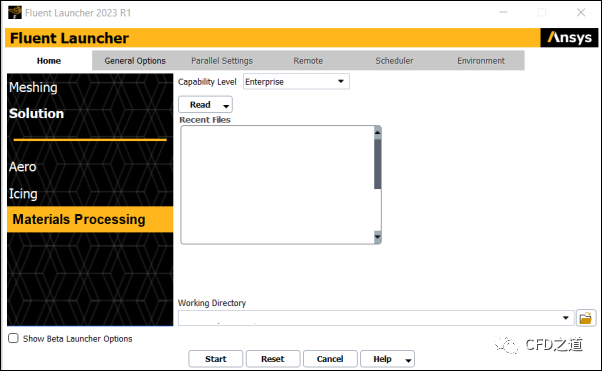

1. 使用Fluent启动器启动Fluent。
2. 在Fluent工作区列表中选择Materials Processing。
3. 点击Start。

2.2 设置模拟参数

点击Fluent启动器中的Start打开Fluent材料加工工作区。

1. 通过读取Polyflow网格文件打开几何形状。
1. 在Setup属性下，点击Read下的Mesh…按钮。也可以使用File菜单，并选择Read > Polyflow Mesh…。
2. 定位并从工作文件夹中选择网格文件coextruded_tubing.msh
2. 点击Setup → Simulation → Use Template…打开Simulation Template对话框。
1. 将Type设置为Extrusion。
2. 将Goal设置为Predict extrudate shape。
3. 输入2作为Number of fluids。
4. 点击Apply。
