剪切热对一模多穴模具影响的初步分析（上）

一、一模多腔模具的应用背景

随着塑料制品注塑成型的高效化和精密化成型发展，一模多穴的应用十分普遍：

1. 提高产能
2. 降低成本
3. 迅速占领市场

二、流动平衡重要性

几何对称的浇注系统常被用在多腔产品的模具设计：

● 相同的流长设计
● 相同的流道尺寸
● 相同的浇口尺寸
● 均匀的冷却

避免相同产品密度、尺寸、重量不相等的现象

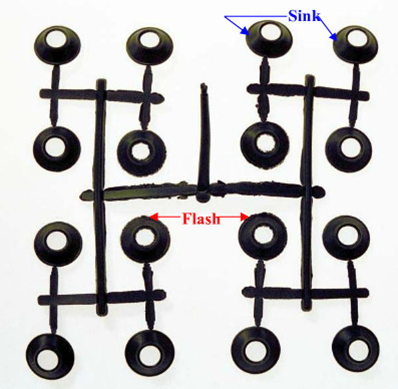

不平衡充填也容易造成毛刺、缺胶，过保压等缺陷

三、实际成型

However。。。。

四、充填平衡影响因素

● 注塑机
● 材料
● 模具结构
● 注塑工艺
● 测试方法

 塑料种类、射出速度与流动平衡程度的关系

五、多腔模具的平衡性实验

● 可视化模具
● 高速摄像机

观察记录成型过程中塑料熔体流动前沿在型腔内的移动情况：

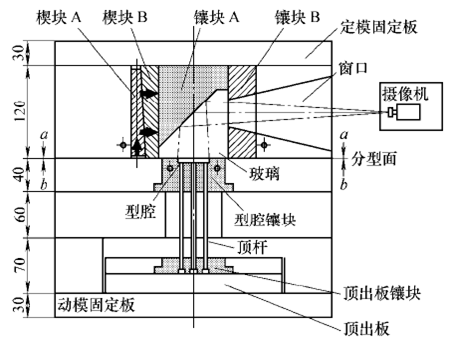

可视化模具结构图

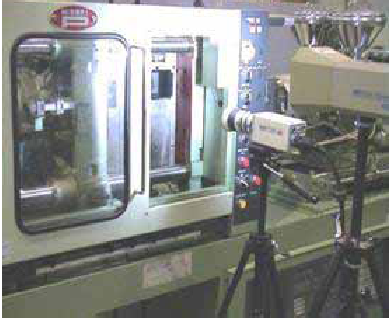

可视化装置实物

六、试验装置

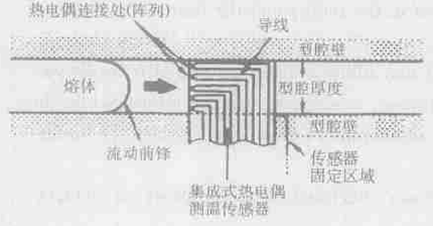

1. 集成热电偶

● 可对树脂充模、冷却过程中流道剖面上的温度进行测量
● 高密度
● 高精度
● 可承受注塑熔体多次冲击

2. 双料筒共注射成型机

● 静态可视化
● 动态可视化

七、试验结果可视化

未完待续，下期更精彩........
