基于Ansys Speos的薄透镜近光灯设计实战


近光灯是最重要的车灯功能,常见近光灯多为反光碗投射式,其纵向尺寸在50mm以上。随着汽车造型的不断进化,前大灯(包括近光灯)总成越来越趋向于扁平化发展,这就要求近光灯模组尽可能缩减纵向尺寸。

目前市面上很多的车型都抛弃了反光碗式的前大灯,将纵向尺寸做到了30mm以内,不仅外观更加前卫,也节省了很多空间。

本文基于Ansys speos列举了两种不同薄透镜近光灯的设计方案,两种近光灯都采用了“聚光透镜+投射透镜”的设计思路,方案一使用遮光片生成截止线、方案二使用全反射面生成截止线。

方案一

设计思路:
准直透镜聚光à聚光器调整光型à遮光片生成截止线à投射放大

设计流程:

1.建立准直透镜:
为了更高效的利用光源,使用准直透镜放置在光源正前方,调整其开口大小及入光距离。

2.建立聚光器:
需要通过聚光器来调整光型,使其宽度增加,高度收窄,同时为了确保尽可能高效的利用光,要尽可能减少通过聚光器侧壁透出的光,因此聚光器需要做的狭长。如果使用多颗LED+多个准直透镜并排排列,可以大幅度减小聚光器长度

3.建立遮光板:
根据法规要求的测试点,在贴近聚光器出光面的位置建立遮光板,遮光板与聚光器的上下两个边缘相互重叠一部分。

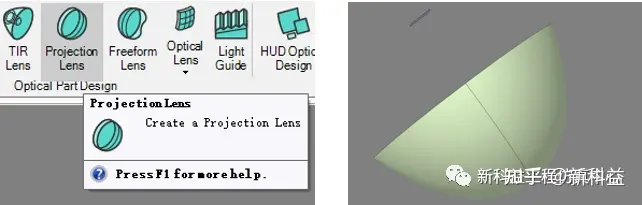

4.建立投射透镜:
以遮光板中心为焦点建立投射透镜。调整投射透镜的尺寸和距离使得大部分光可以透过透镜,并可以得到一个大小合适的投射光斑。最后纵向裁切,得到一个薄透镜。

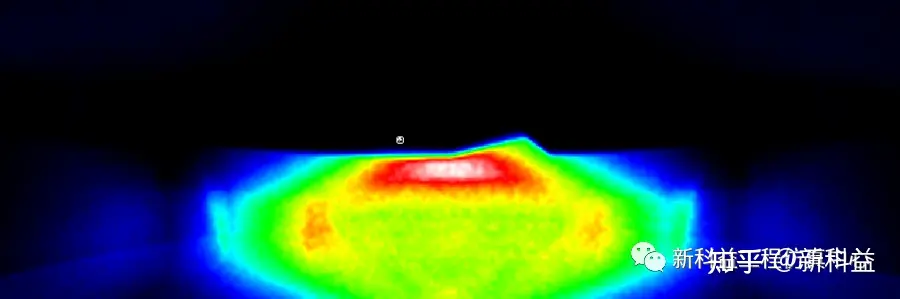

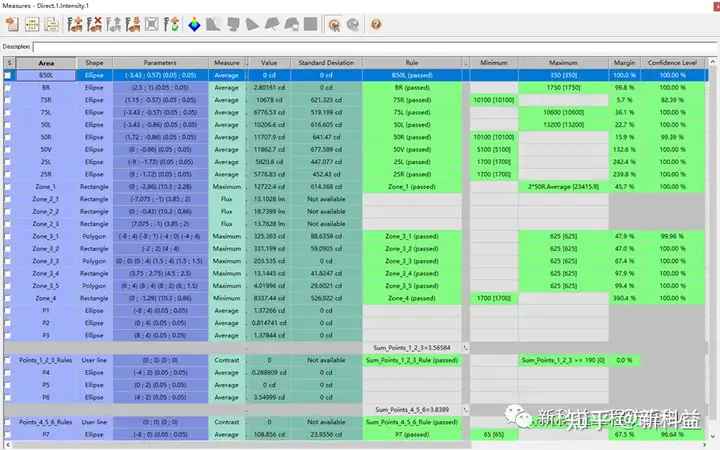

5.光路及法规校验

6.方案一存在的问题:
使用单颗LED的时候整个模组X方向尺寸过大
受限于投射透镜尺寸,光的利用率一般

方案二

设计思路:
透镜生成平行光à全反射面生成截止线à投射放大

设计流程:

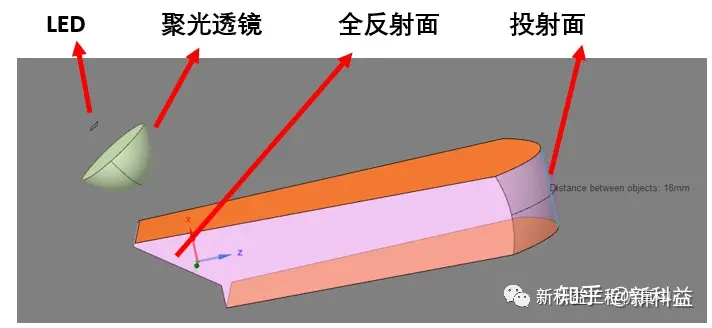

1.建立聚光透镜
使用聚光透镜将LED发出的光汇聚为平行光,焦点为LED的发光中心,调节透镜尺寸以保证尽可能多的光进入透镜。

2.建立全反射面:
全反射面的倾斜角度可以使经由透镜射出的光可以朝前方射出,因此需要入射光和反射光共同绝决定。

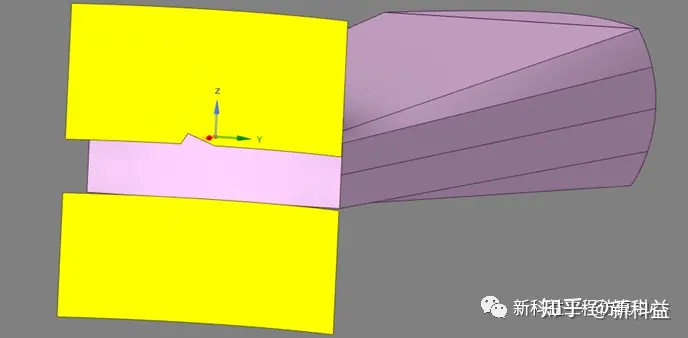

需要在全反射面上切割出截止线的形状。

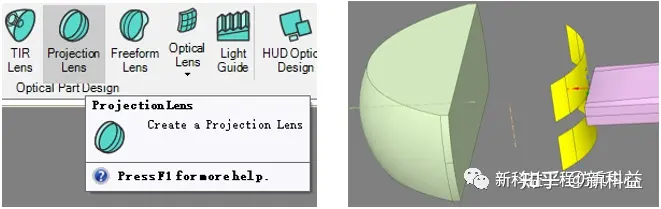

3.建立投射面:

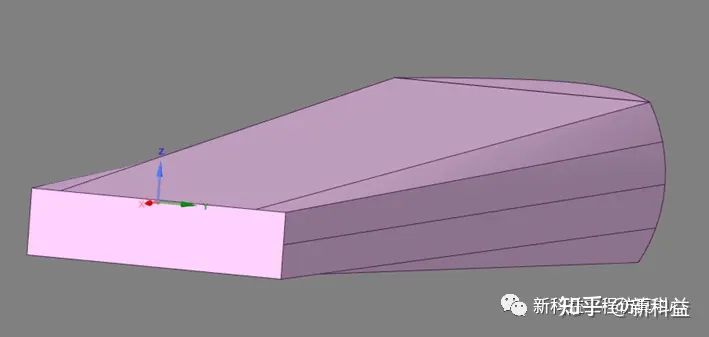

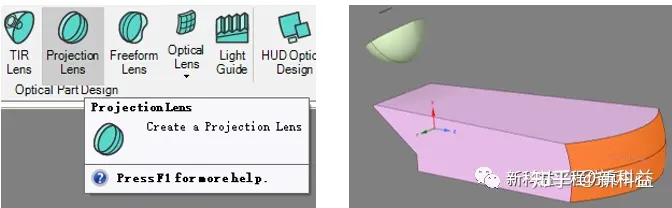

首先建立一个规整的立方体厚壁件,再以全反射面中心为焦点建立投射透镜。提取投射透镜的屈光面,用来裁切厚壁件以得到投射面。调整投射面的位置以得到合适尺寸的光斑。

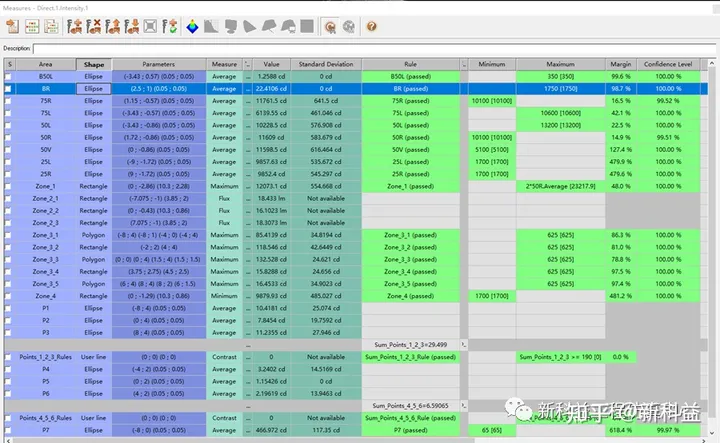

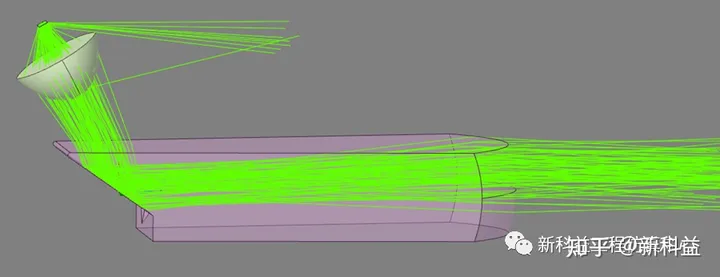

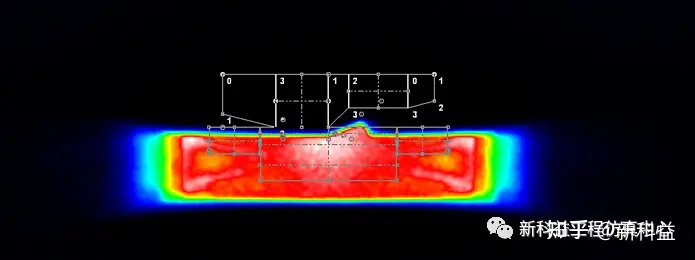

4.光路及法规校验

5.方案二存在的问题:
使用单颗LED的效果好于多颗LED
模组光源位置对Z方向的空间要求比较大
LED与透镜、透镜与厚壁件之间的装配要求比较高
