NX装配打包及应用介绍


适用版本:NX12及以上

在设计过程中,为了便于图档的管理,工程师会把产品的不同部套零件存放在不同的文件夹中,或者,在同一个文件夹中,还有其他的零部件。在将数据外发时,需要将装配部件所包含的所有组件单独保存到一个独立文件夹内。本章将介绍在NX中如何实现装配打包以及其应用。

NX装配打包的应用场景:

  • 装配零件位于不同的文件夹内时;
  • 装配文件中含有其他零组件时。

以下是NX装配打包功能的说明:

一,装配文件的加载:当装配组件位于不同文件夹时,在加载装配件时,应使用【按照保存的】或者【从搜索文件夹】方式进行加载。

NX装配打包及其应用

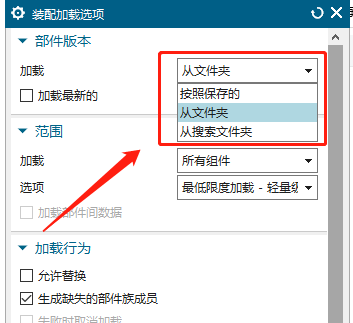

图1 修改装配加载选项

二,检查组件加载状态,确认所有零件已经正确加载,如图2所示。

NX装配打包及其应用

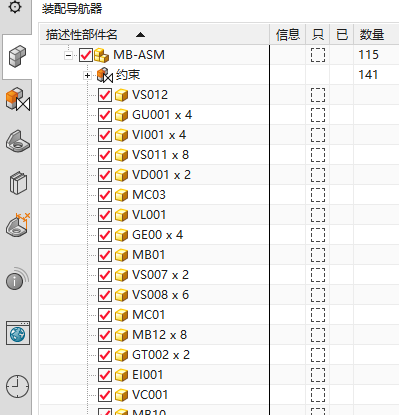

图2 查看零件的加载状态

三,在NX中,可以使用GC工具箱中的【零组件更名及导出】功能,实现装配打包的效果。如图3所示。

NX装配打包及其应用

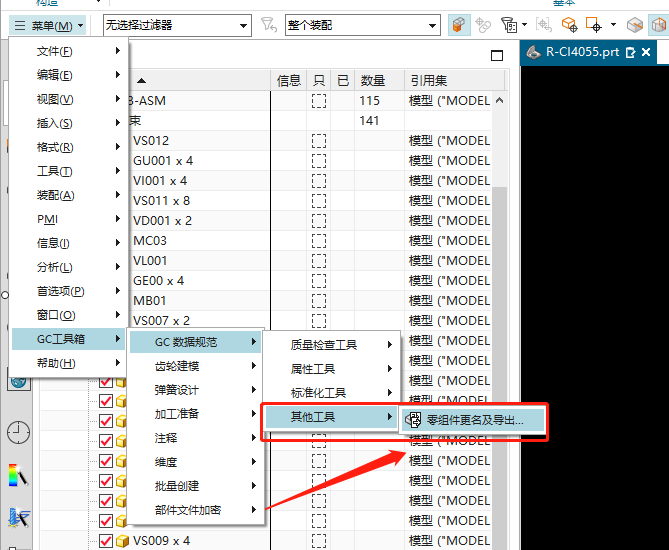

图3 零组件更名及导出

四,装配打包操作,在【零组件更名及导出】中,需要定义【输出目录】:装配文件的保存路径。如果需要将零件匹配的工程图一并输出,则需要勾选【输出图纸文件】,并且定义图纸的搜索方法,建议可按装配的加载方式进行图纸的检索。

NX装配打包及其应用

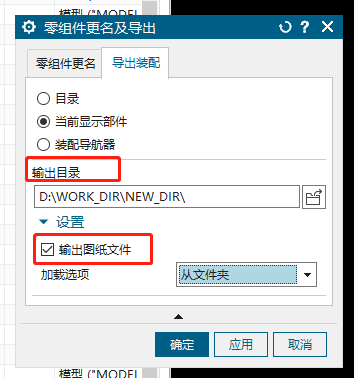

图4 打包操作

五,查看装配打包结果:点击确定,执行命令,到保存文件夹进行查看。所有的装配零件已经全部复制到此目录下,装配打包完成。如图5所示。

NX装配打包及其应用

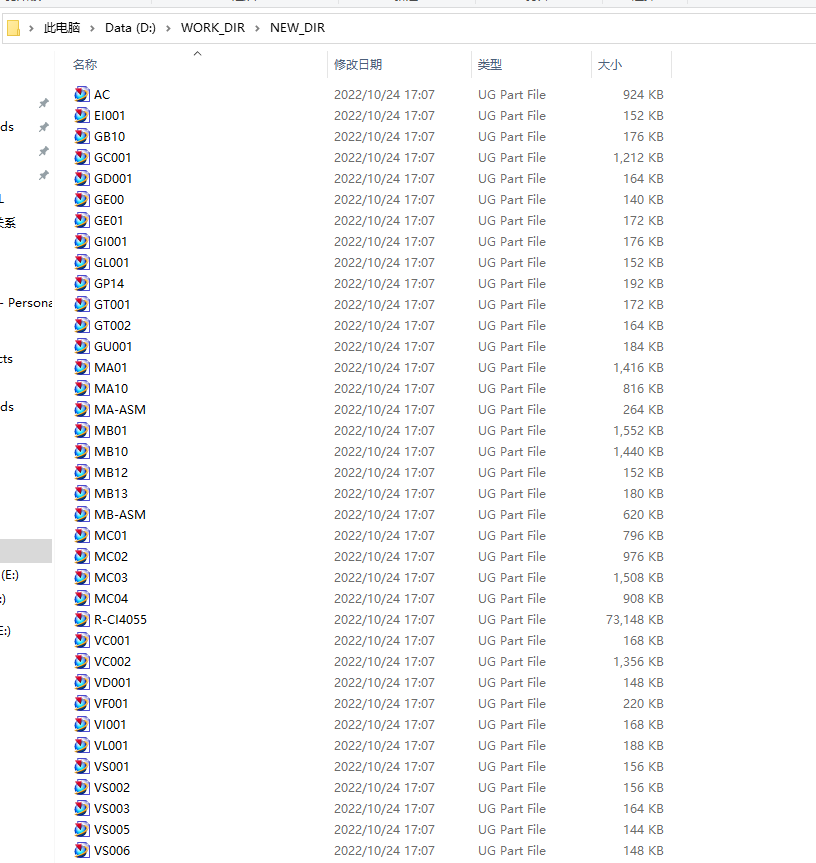

图5  装配打包结果


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
