中望CAD标注样式的应用
当我们使用中望CAD绘图时,有时需要标注样式。接下来是中望CAD标注样式的方法步骤。

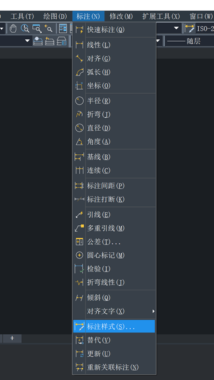

1,开启中望CAD后,依次点击菜单项的“标注”»“标注样式”
或在命令行输入 DIMSTYLE 后按回车(Enter)键。
2,此时中望CAD会开启“标注样式管理器”对话框,可以在此对话框内对标注的样式进行置于当前、新建、修改等设置。
“置为当前”会将“样式”列表中选定的标注样式设为当前标注样式。
“新建”会开启“新建标注样式”对话框,我们可创建一个新的标注样式。
“删除”为删除“样式”列表中选定的标注样式。
“重命名”会开启“重命名标注样式”对话框,可在其中修改标注样式的名称。
“修改”可以开启“修改标注样式”对话框,可在其中修改标注样式的各种特性。
“替代”将开启“替代当前标注样式”对话框,可对当前使用标注样式创建与主样式属性不同的替代样式。
“保存替代”对当前样式创建替代样式后,点击“保存替代”按钮,保存替代样式,并作为当前绘制标注的样式。
“清除替代”可清除当前标注样式的替代样式。
“比较”会开启“比较标注样式”对话框,比较两种标注样式的特性或显示一种标注样式的所有特性。
3,鼠标点击一下按钮“修改”,系统会出现会话框“修改标注样式”,可以在这里设置文字的属性,线的属性,箭头的属性等,修改完成后点击按钮“确定”
4,现在又会回到会话框“标注样式管理器”,我们点击 “关闭”按钮即为设置成功。
