Ansys Speos助力车内氛围灯早期验证与优化

在本例中，将演示如何使用Speos进行RGB(红、绿、蓝)车内环境照明的早期研究，目的是在设计光导之前评估指定位置的照明效果。

使用到的产品Ansys Speos 2022 R2或更高版本，license为Enterprise版本能激活人眼视觉效果。

概览

在汽车行业，在早期的研究和造型阶段，设计需要频繁改变，因此环境氛围照明（亮度变化、变化颜色、变化规律）都需要在设计前期阶段检查所选择的设计是否会实现预期的结果，并降低潜在的光干扰问题，如反射。

在本例子中将使用一个简单的白光面源来获得基础的仿真结果，然后对该白光光源进行光谱选择，得到RGB的结果，在此基础上可以进行不同的分析，例如颜色变化、干扰反射检查等。

模型

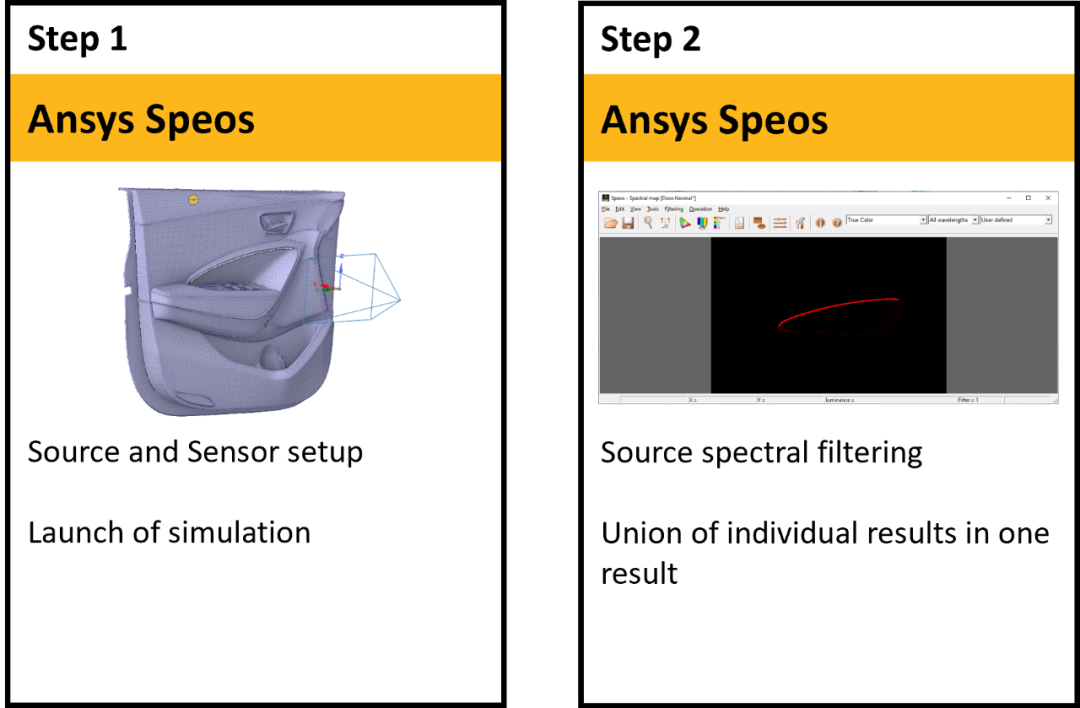

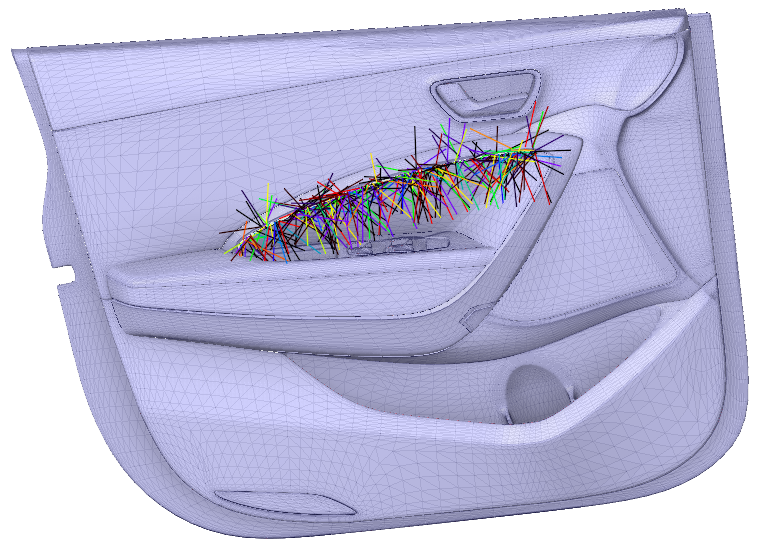

模型是一个汽车门板，包括在几何图形作为白光光源的几何体面，将被用作Speos面光源的支持面。因为分为照明通常要评估照明的红色、绿色和蓝色，通常需要三个模拟，因为表面上只允许一个光源。但是这里采用的一种更有效的方法是使用具有所有波长均为100%的光谱光源作为仿真的基础，然后通过对红、绿、蓝光谱的过滤结果进行后处理，获得每个颜色光源的仿真结果，可以只进行一次仿真，后处理得到多种光谱颜色结果。

100%光谱光源

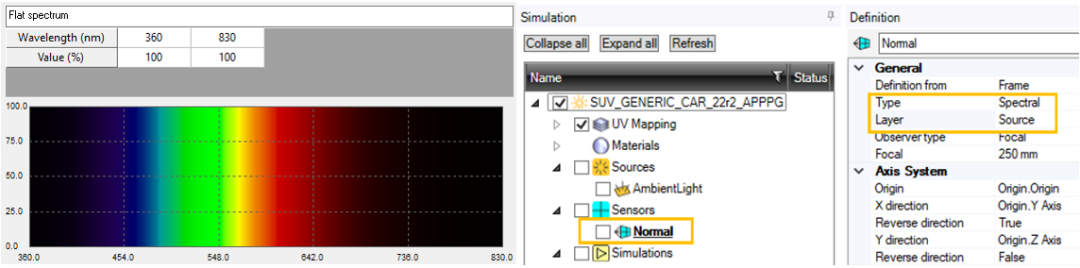

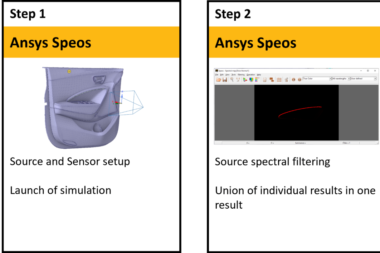

仿真设置中使用一个平谱光源(在所有波长处均为100%权重)和一个按光源分层的光谱类型的人眼视觉传感器。

仿真结果和分析

1.根据上述的设置，光源（100%平谱），几何体光学属性，人眼视觉探测器，然后采用inverse仿真，得到光学仿真结果，和预期的效果形同，将会得到表面一个白色光光源视觉结果。

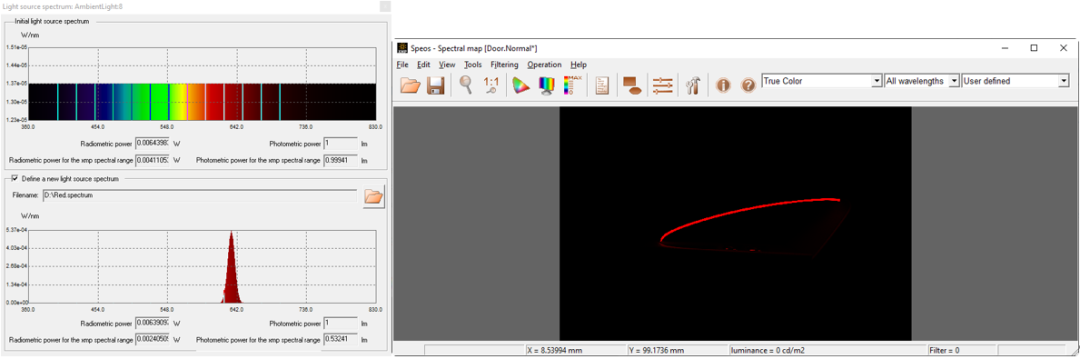

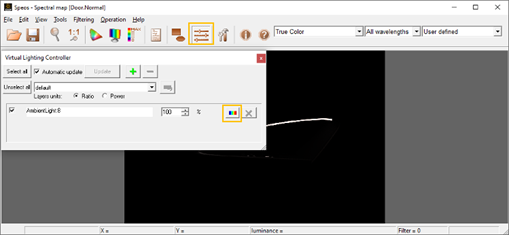

2.打开控制开关可以看到光谱选项，点击光谱选项，在带有当前光源光谱的新窗口中，启用“定义一个新的光源光谱”并选择新的光谱文件，可以尝试导入红色光谱开始，得到红色光源视觉结果，在照明控制器中，可以重命名光源。

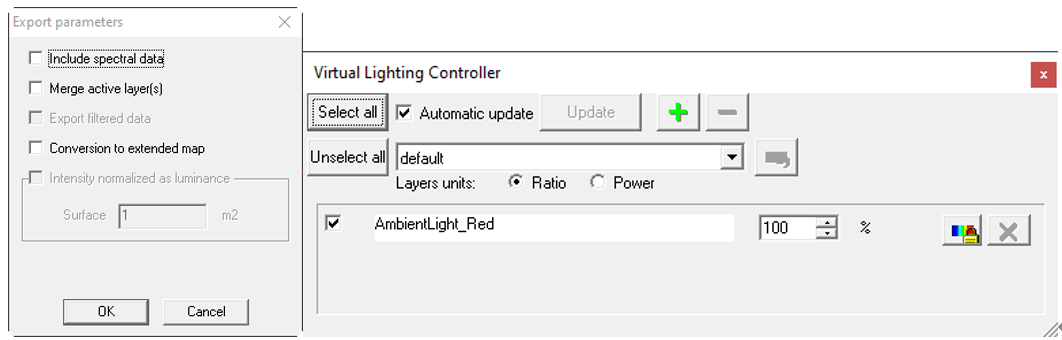

3.使用“文件”、“导出”导出此结果。然后选择一个包含颜色的名称，例Red.xmp。注意，应该在Export parameters窗口中勾选选择“Export filtered data”选项，才能导出新的结果。重新打开包含红色光谱的结果，控制器中显示红色光源。

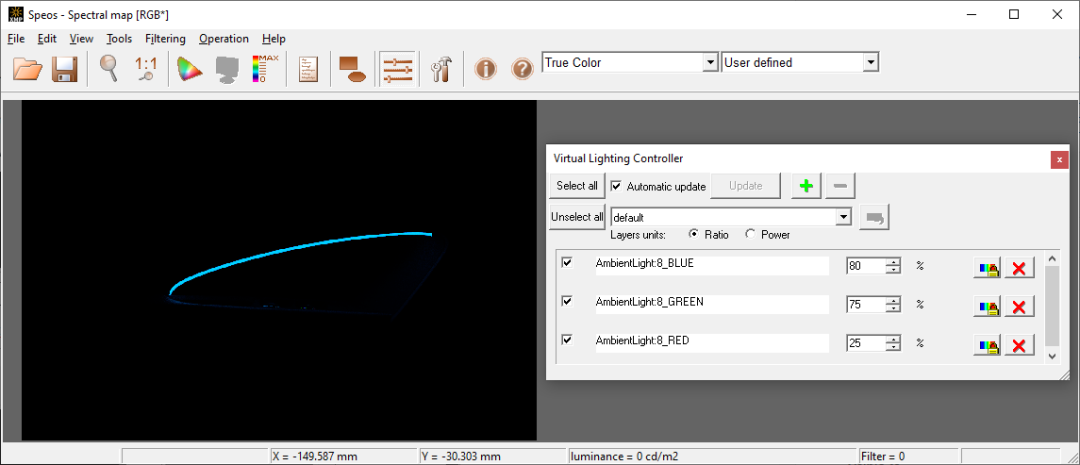

4.重复上述步骤，得到绿色，蓝色光学视觉结果。

5.然后选择Photometric Calc工具，选择combine选项将红绿蓝三色结果合成为一个仿真结果。

视觉仿真

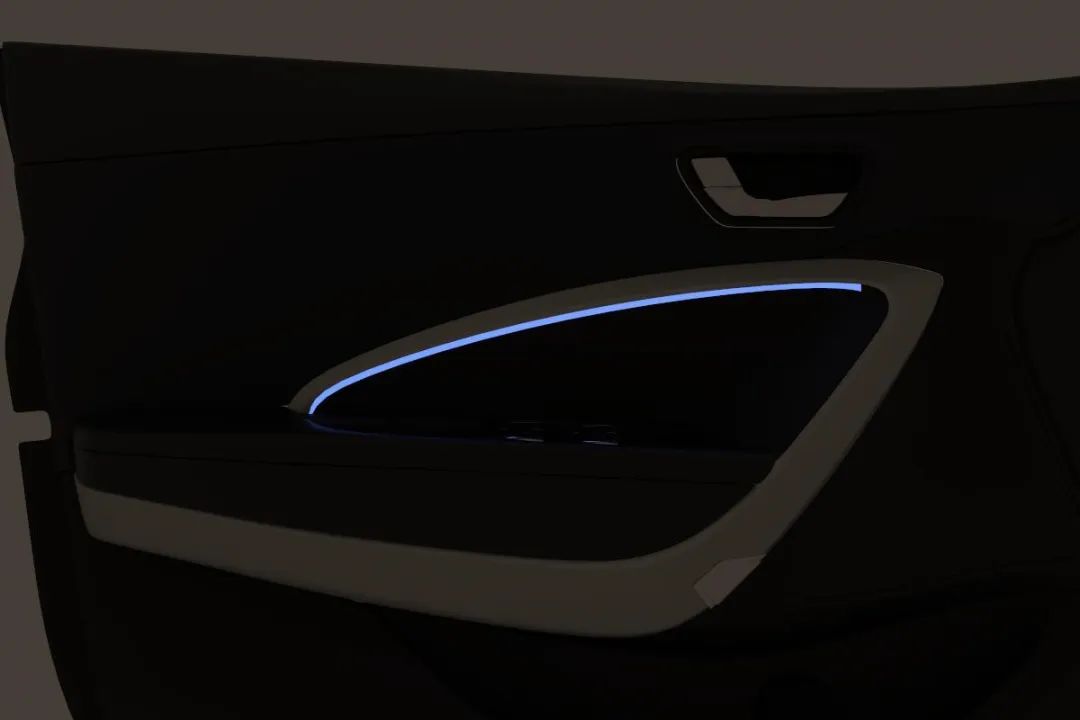

进一步的仿真中，可以添加Environment环境光，可视化门板的氛围灯未点亮的视觉效果，更进一步将此结果添加到红绿蓝联合的仿真结果中，将得到这样带有环境光的红绿蓝仿真结果，同时激活人眼视觉参数，得到视觉仿真结果。
