一分钟掌握CAD图案填充精髓

在使用浩辰CAD软件绘制CAD图纸的过程中，图案填充功能是CAD设计师们的常用功能之一，用于绘制各种CAD图纸。在浩辰CAD软件中，CAD图案填充功能的参数设置其实非常丰富。接下来给大家介绍一些比较实用，但大家可能不太熟悉的CAD图案填充设置选项，算是查漏补缺。

在浩辰CAD软件中，我们可以通过执行h或者bh命令，弹出图案填充和渐变色对话框。其中图案填充选项卡包含“类型和图案、角度和比例、图案填充原点”等三部分内容，下面我们会做详细讲解。
在这里插入图片描述

1、类型和图案

A.类型

预定义：软件自带的填充图案

用户定义：用于基于图形的当前线型创建直线图案，可以使用当前线型定义角度和比例，创建自己的填充图案。

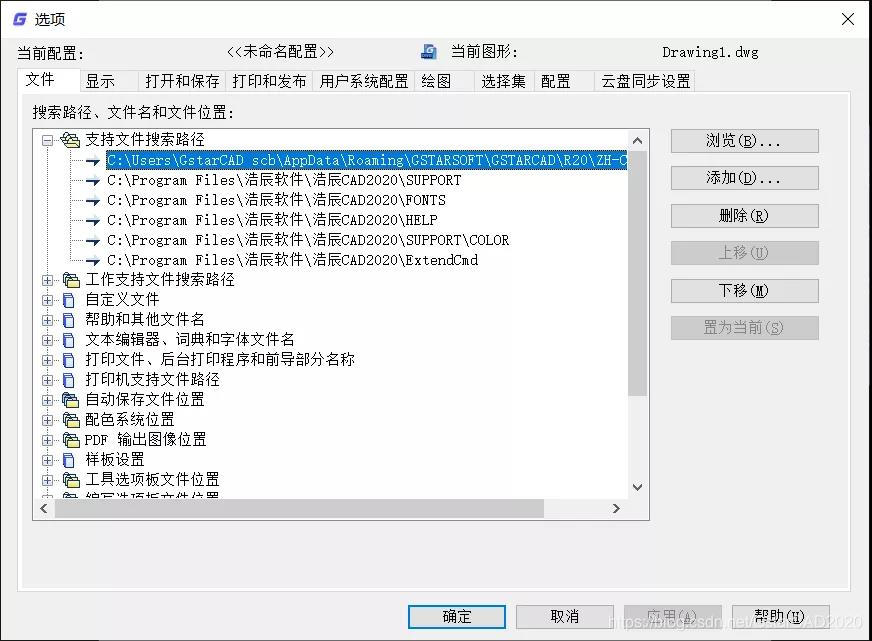

自定义：我们可以从网上下载更加丰富的填充图案，将其复制到浩辰CAD安装路径中的support文件夹中。如果放置在其他文件夹下，则需要在op对话框的文件选项卡中，将该路径添加至支持的文件搜索路径中。
在这里插入图片描述

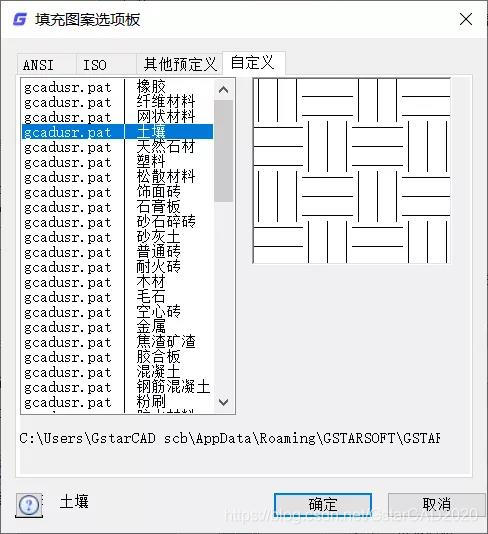

添加好自定义填充图案后，我们就可以在图案填充选项板中看到自定义好的图案。

B.颜色

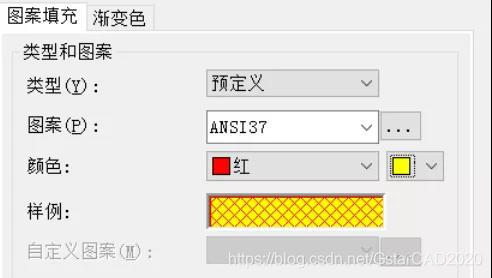

颜色选项有两部分，前面的下拉框是指填充图案的颜色，后边的下拉框是指填充背景的颜色，后者容易被大家忽略。例如下图：填充图案为红色，填充背景颜色为黄色。
在这里插入图片描述

C.样例

通过样例选项，我们可以预览填充的图案效果。

2、角度和比例

角度是指填充图案的旋转角度。比例是指填充图案的密集程度，大家一定要选择适当的填充比例，以达到较好的视觉效果。
在这里插入图片描述

（不同的填充比例下的视觉效果）

双向用于“用户定义”图案，“相对图纸空间复选框”则用于是否将“比例引子”设为相对于图纸的空间比例，仅适用于布局。

3、边界

A.删除边界

CAD图形中已定义填充边界后，此按钮才可以用。单击此按钮，选择其中的某些边界对象，则该对象不再作为填充边界。

此命令可以剪裁填充图案，无需重复创建填充图案。需要指出的是，浩辰CAD中tr命令可以直接剪裁填充图案。

B.重新创建边界

对于那些将边界已经删掉的填充图案，此命令将以多段线的方式重新生成填充边界。

C.选择边界对象

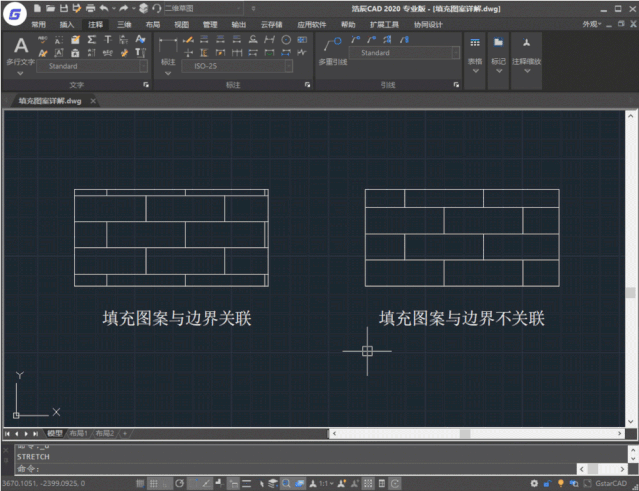

在CAD老版本中选中，填充图案没有边界夹点。而浩辰CAD高版本中有边界夹点，用户可用鼠标直接拖拽边界夹点来改变填充图案的边界。

4、图案填充原点

该区域的功能是用来控制填充图案的初始位置。一些类似于砖形的图案，需要从边界的一点排成一行，有时需要调整其初始位置。

使用当前原点，是指所有的图案的原点与当前的UCS坐标系一致。填充结果如下图所示。
在这里插入图片描述

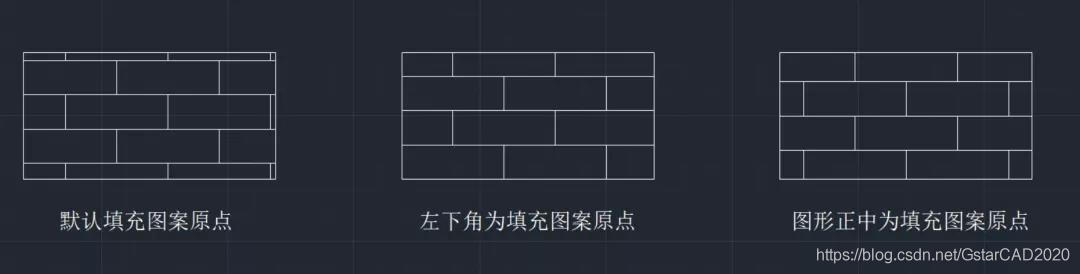

当然我们也可以随意指定填充原点，或者按照填充边界矩形范围的左上角、左下角、右上角、右下角或者正中为原点来进行填充。
