CAD图库新图块添加指南

在使用国产CAD软件绘制电气图纸的过程中，经常会用到CAD图库，那么在浩辰电气CAD软件中怎么在CAD图库中添加新的图块呢？接下来的CAD教程就让小编来给大家介绍一下国产CAD软件——浩辰电气CAD软件的强电平面设计中新图块入库的相关操作技巧吧！感兴趣的小伙伴可以了解一下哦！

CAD图库中添加新图块的操作步骤

新图块入库（建议新图快统一设置在0 层，再进行入库），可以逐个添加入库，可以批量入库，也可以逐条入库。

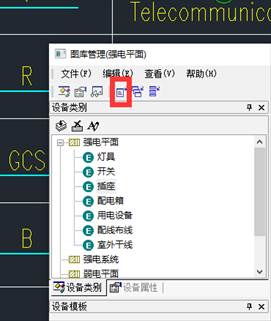

在这里插入图片描述

1、单个图块入库

单个图块入库功能可以先在平面图上绘制符号（可以是一个图块），在CAD图库左侧列表中选择要入库的图库符号类别，此时点击，再从图中选择要入库的图元即可入库。如果在系统设置中勾选了“入库自定义尺寸”。

在图中选择一个可参考尺寸的设备，新图块会按照参考设备尺寸入库。

新图块加在图库的最后。

2、批量入库

批量入库功能可以将已经做好的所有图块一次性入库。点击，弹出如下图所示对话框：

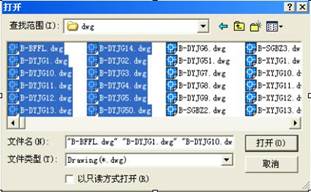

在这里插入图片描述

切换到图块所在的位置，用窗口批量选择图块，然后选“打开”即可将此次选择的图块批量入库。

批量入库的图块在图库中的位置，由执行批量入库选择的CAD图库类别决定，例如，执行批量入库前，图库类别选择或默认的是“开关”，则执行批量入库操作后，新加入的图块将自动加到“开关”类别中的最后。

新加入的图块名称根据所加入的类别有所不同，加入到灯具中的图块统一命名为“新灯具xxx”，xxx

为自动生成的名称。可以通过右键图块，在菜单中选择［重命名中文名称］功能修改图块的名称。

注意：在入库操作中应首先选择要入库的设备类别；图库类别可以任意添加，如下，右键单击某类类别，选择［新建类别］即可。添加新的类别以后，应建立该类设备的技术参数，便于以后赋值统计。

3、逐条入库

逐条入库功能可以将一张图中的多个图块同时入库。

先在平面图上绘制符号（可以是多个图块），在CAD图库左侧列表中选择要入库的图库符号类别，此时点击，再从图中选择要入库的图元即可入库。如果在系统设置中勾选了“入库自定义尺寸”。

在图中选择一个可参考尺寸的设备，新图块会按照参考设备尺寸入库。

新图块加在图库的最后。

图块入库后，还可以再选择其中的某些图块，关联到模板中。

以上CAD教程就是小编给大家整理的国产CAD软件——浩辰电气CAD软件的强电平面中新图块入库的相关操作技巧，大家在以后的CAD制图时如果需要在强电平面设计中CAD图库中添加新图块可以参考本篇CAD教程来操作，更多CAD图库相关技巧可以访问浩辰CAD软件官网教程专区查看。
