Fluent 16.0学习札记:边界条件的深度理解

定义边界条件

1、什么是边界条件

要有确定的一个有唯一解的物理问题,必须指定边界上流场变量。

解释:大多数来做ansys仿真无非就是分析空间内部的状态(比如某装配零件,装配好后,其内部的结构的受力分析,需要弄清楚哪一部分受力较大或较小等等),或者当某个条件改变的时候,状态的变化情况(我做的就这个,比如给一个密闭空间通入气体,气体内部空间的变化情况)。

比如向密闭空间注入气体,注入气体的入口就算边界条件。


定义一个边界条件主要包括:

1)位置

2)边界信息(边界是入口/出口,速度大小方向,压强等等)

注意:不好的边界条件对计算结果会产生很大的影响!!!

2、流体域

流体域是一系列单元的集合,在其上求解所有的激活方程。

解释:说白了就是仿真原件运行的环境
在这里插入图片描述

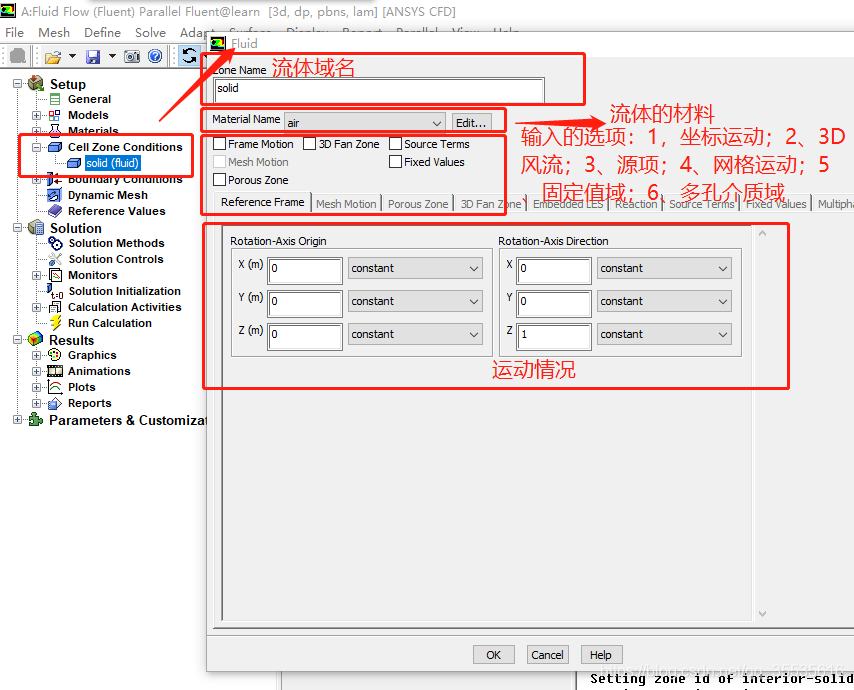

流体域的设置如上图,材料可以分为气体和流体。

输入的选项共有6项:其中frame/mesh motion分别为坐标运动和网格运动,勾选后出现如下选项:
在这里插入图片描述

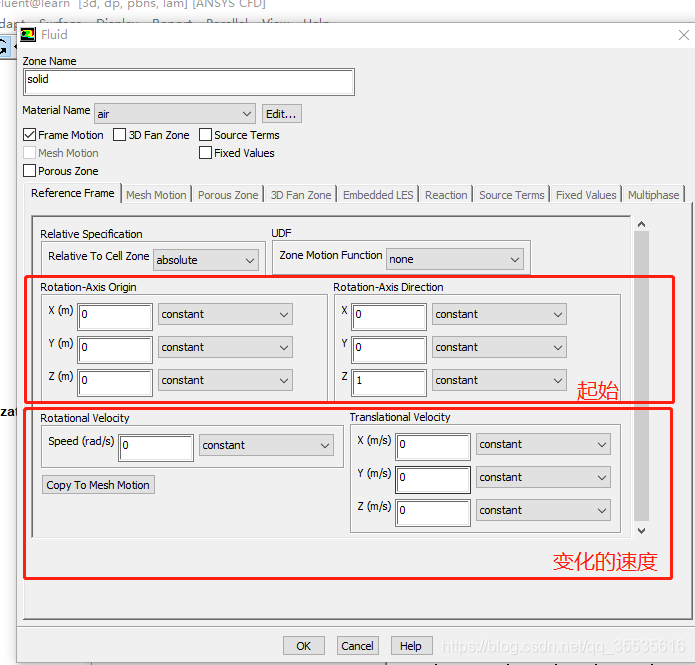

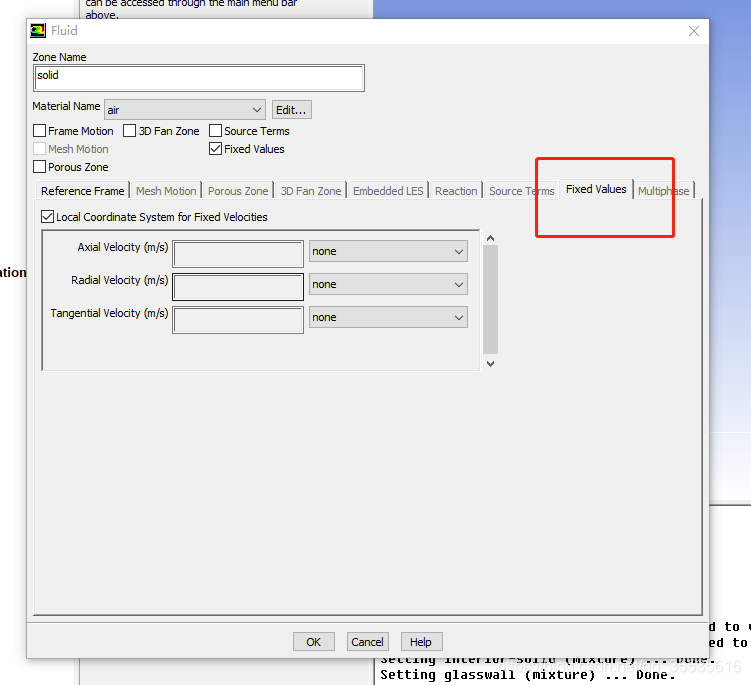

固定值域的情况:要求填入固定速度的坐标系(分别输入轴向,径向,切向的速度)
在这里插入图片描述

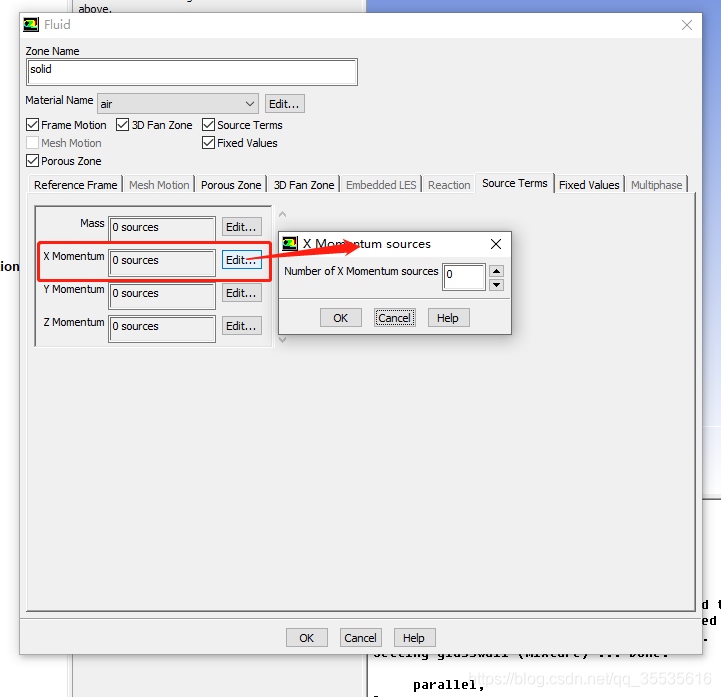

源项:fluent默认求解的项包括时间变化项,对流项,扩散项,重力,压力项等。对于如果还有其他影响流体流动的因素,比如说该流体具有导电性,在两端加以电场,流场中每个指点将收到一个电场力,该电场力就可用源项描述。

源项分别要设置质量源和外加场在X,Y,Z三个方向的动量。
在这里插入图片描述

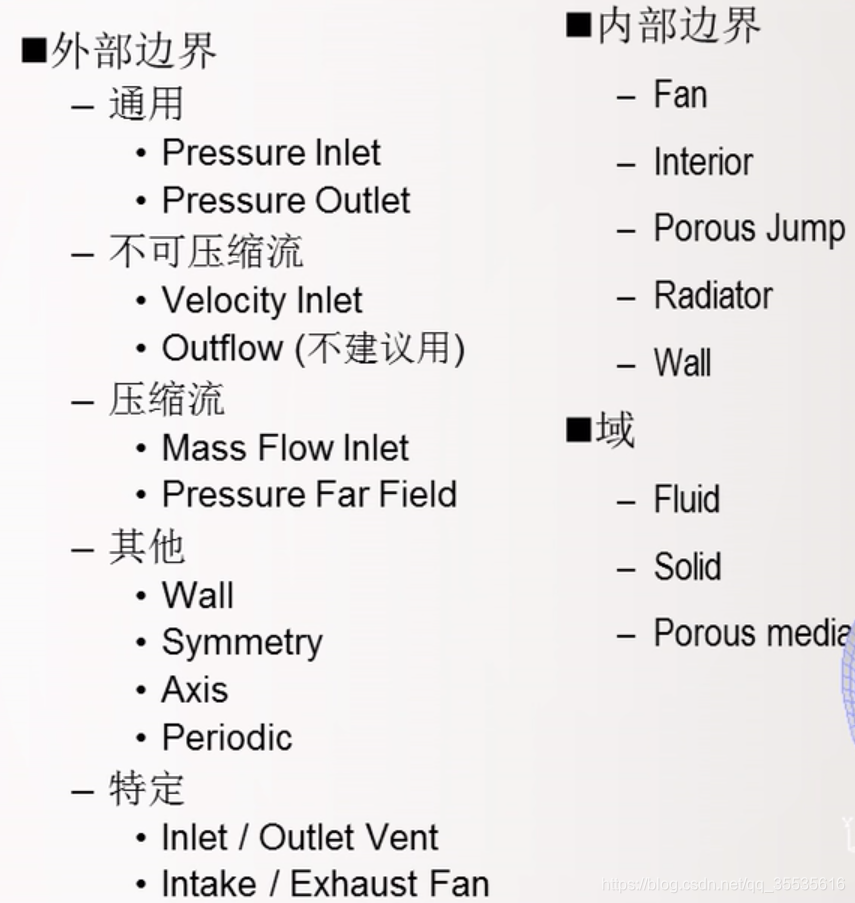

如何设置边界条件

在这里插入图片描述

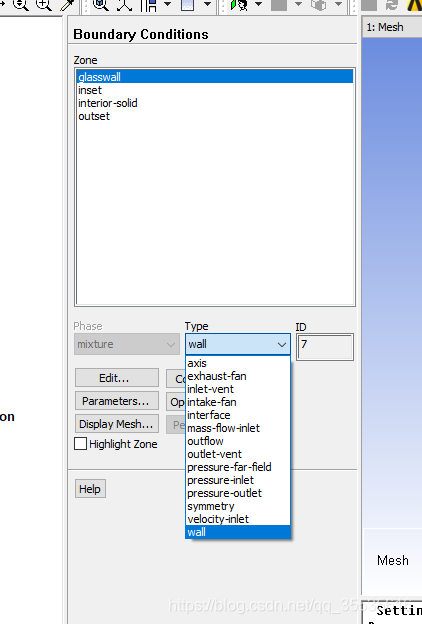

边界的性质

设置这一部分边界的性质,可以是外墙也可以是进入/出口等。


在这里插入图片描述

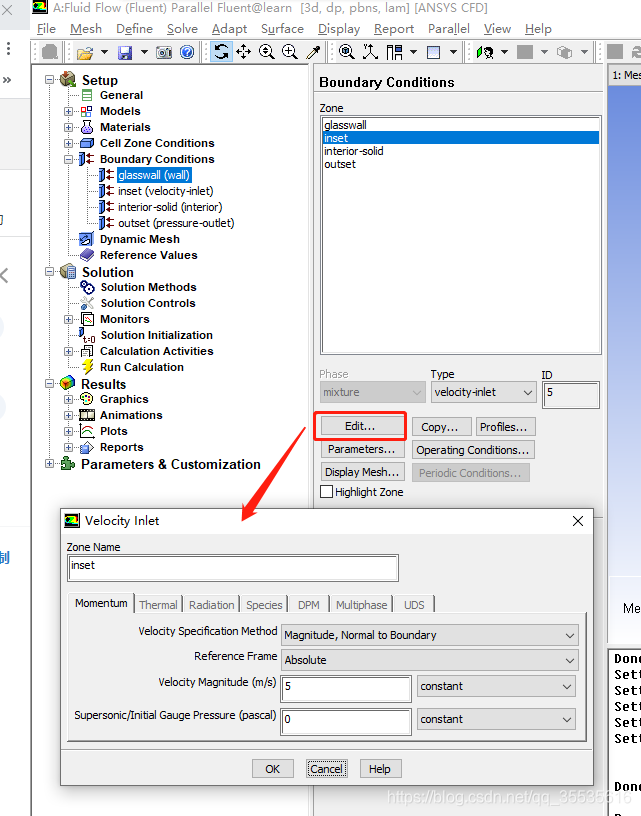

编辑边界选项的信息

在这里插入图片描述

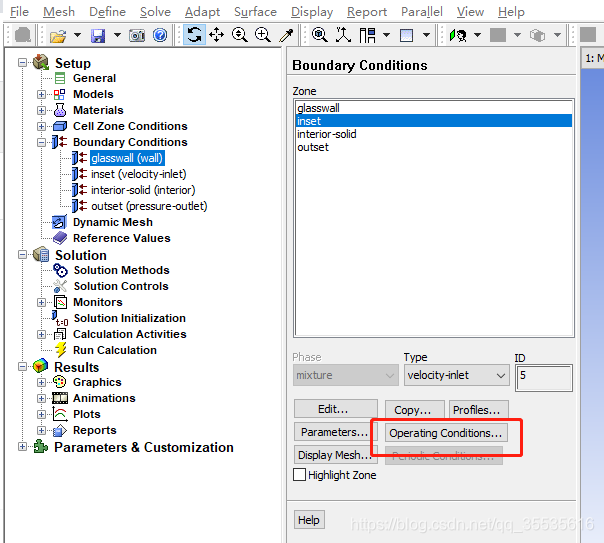

点击这个可以设置操作条件。
在这里插入图片描述

在这里插入图片描述

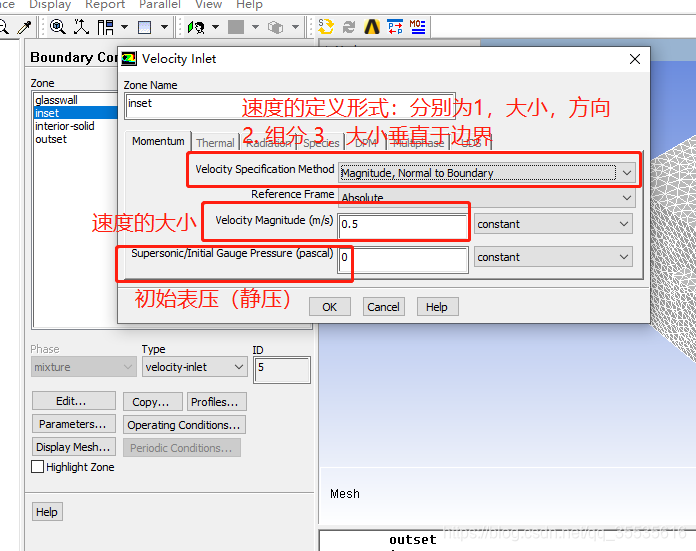

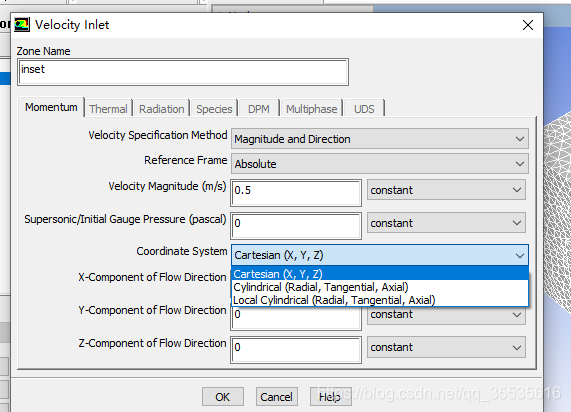

Velocity inlet设置方法:

不可压缩速度流设置方法:
在这里插入图片描述

调成大小方向的时候需要界定不同参考系和不同类型的方向。
在这里插入图片描述

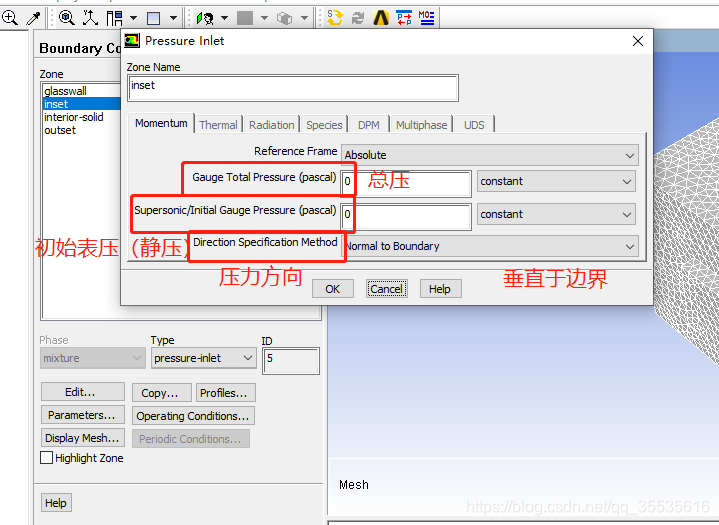

pressure inlet设置方法:

可压缩流入口设置方法
在这里插入图片描述

这里压力方向可选垂直于边界也可选择确定的方向,设置方法和上面的参考系设置方法相同;

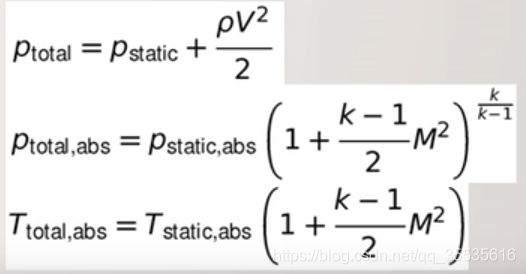

通过总压和静压根据下面的公式可以计算速度
在这里插入图片描述

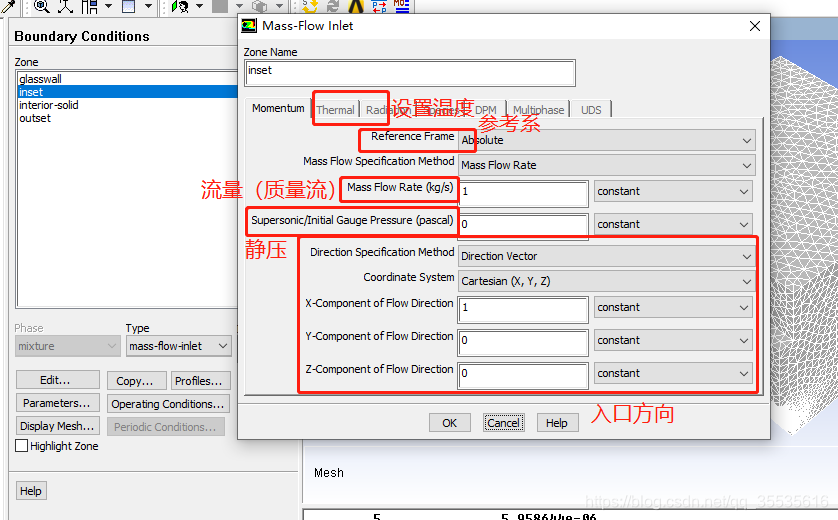

Mass-Flow inlet设置方法:

流量入口设置方法:

缺点,比压力入口更难收敛)
在这里插入图片描述

Pressure outset 设置方法:

压力出口设置:
在这里插入图片描述

REPD是径向平衡压力分布。出口

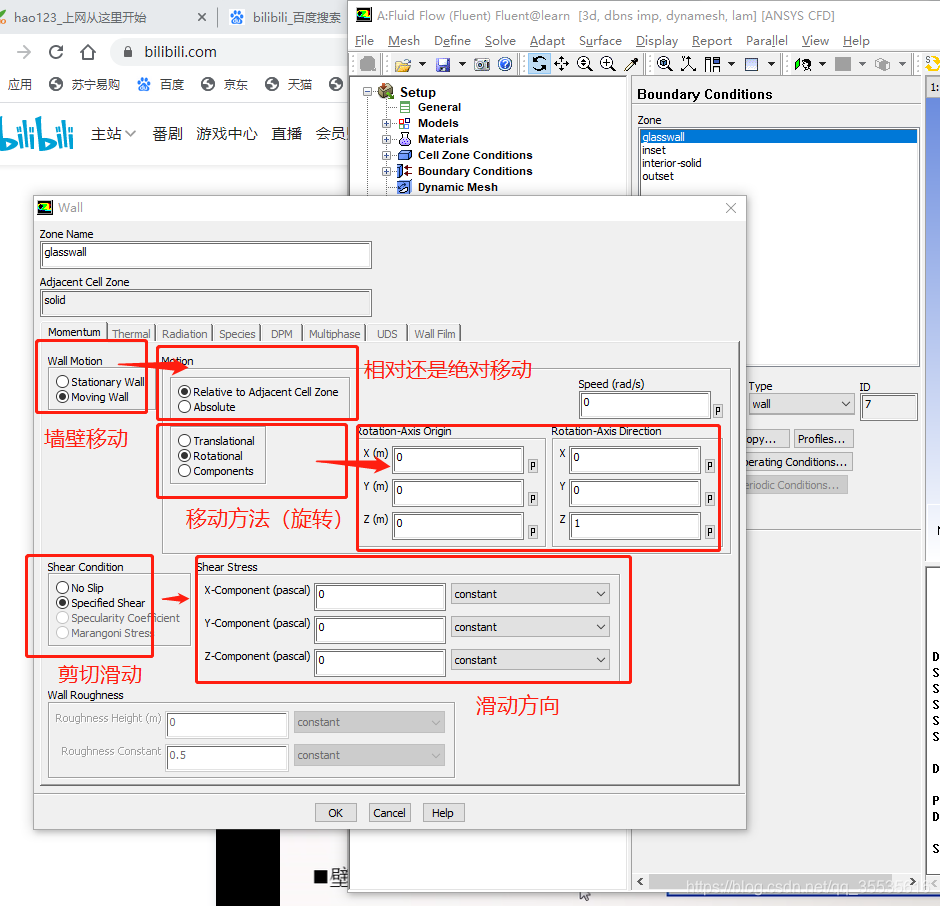

Wall设置方法

在这里插入图片描述

其他选项设置

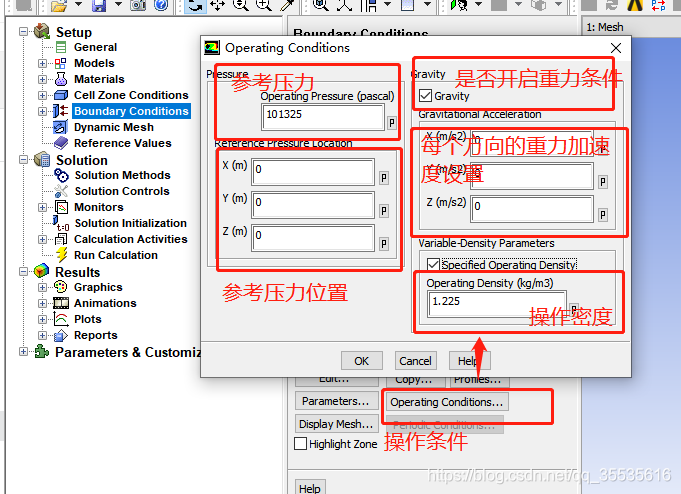

operating conditions

在这里插入图片描述

copy
用于将一个边界条件的设置完全复制到另外一个边界
在这里插入图片描述
