Fluent 6.3动画制作教程

Solve>animate>define/playback

得到旋风分离器,气固分离时,固相在旋风分离器内体积分数的迹线的动画

Solve>animate>define

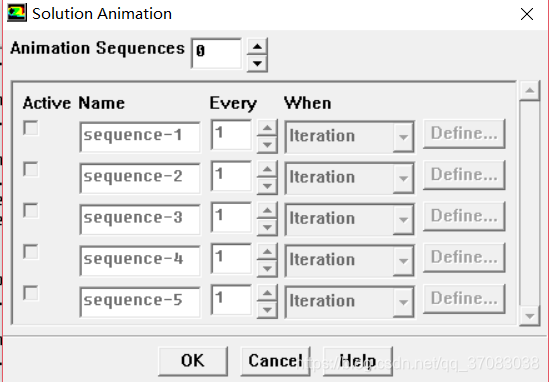

Animation sequences动画序列,设置为2则你就得到两种参数的动画,现在设置为1

Every 设为1,when 设为iteration,表示每迭代一次时记录一次。可以理解为每迭代一次把旋风分离器体积分数的迹线图截一下屏,最后动画就是由这么多图片组成的。

也可设when为时间步长,如果你之前设的max迭代次数为50,则一个时间步长相当于迭代50次,也就是每50次才记录一次,而上面是每1次记录一次。

Solve>animate>define>define

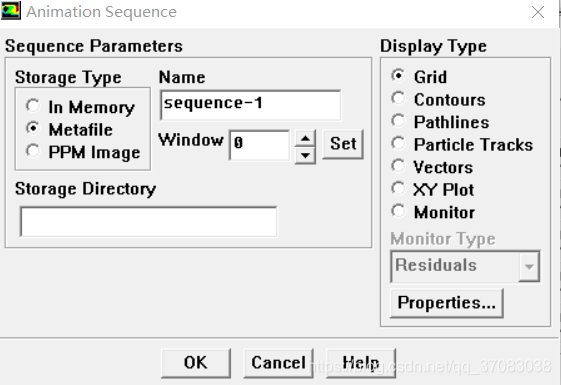

Storage type 存储类型

Storage directory 存储文件夹

Window 图形窗口,先选1,再点set,则会出来一个空窗口

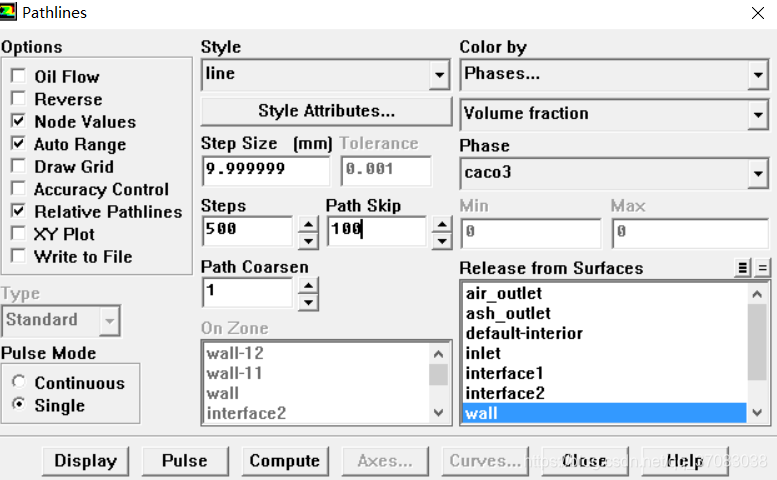

Display type 我选择pathlines迹线,则会弹出pathlines窗口,我选择如下

Line表示迹线用线表示,也可以用点表示迹线。Path skip表示线与线之间的间距,选的小的话,迹线太密。

设置好迹线窗口后点击display,则刚刚的空窗口就会出来迹线图。然后可以关掉pathlines的设置窗口了。然后你可以display>view,来选择迹线的视图。

然后再依次点击define窗口的ok,animation sequence窗口的ok。

然后你就可以开始迭代了,你可以看到每迭代一次图像稍微变一下。迭代完以后,就可以将保存的每次记录的数据合成动画了。

Solve>animate>playback。

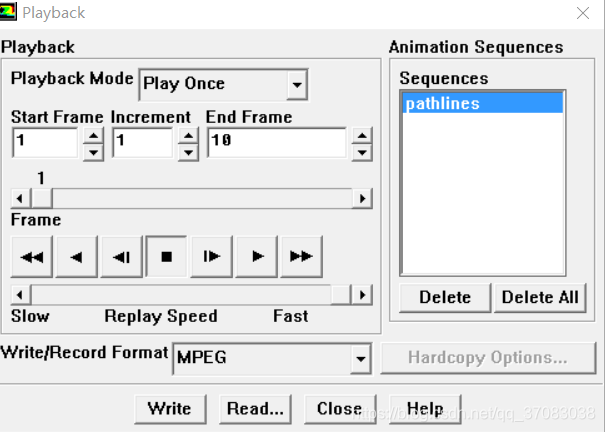

Write format 输出文件的格式,我选择MPEG。

在sequences选择pathlines,然后点击write,你就会在文件夹内发现一个动画文件。这就是每次迭代时旋风分离器内颗粒的体积分数的动画。

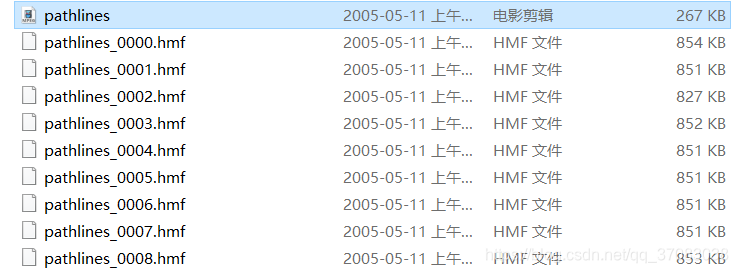

如图便是保存到文件夹的文件,第一个便是合成的动画。

注:此例子是关了检测残差图的,若你想看残差图,也想制作迹线动画,可以在residual monitors里点击plot,将Windows选择为2。
