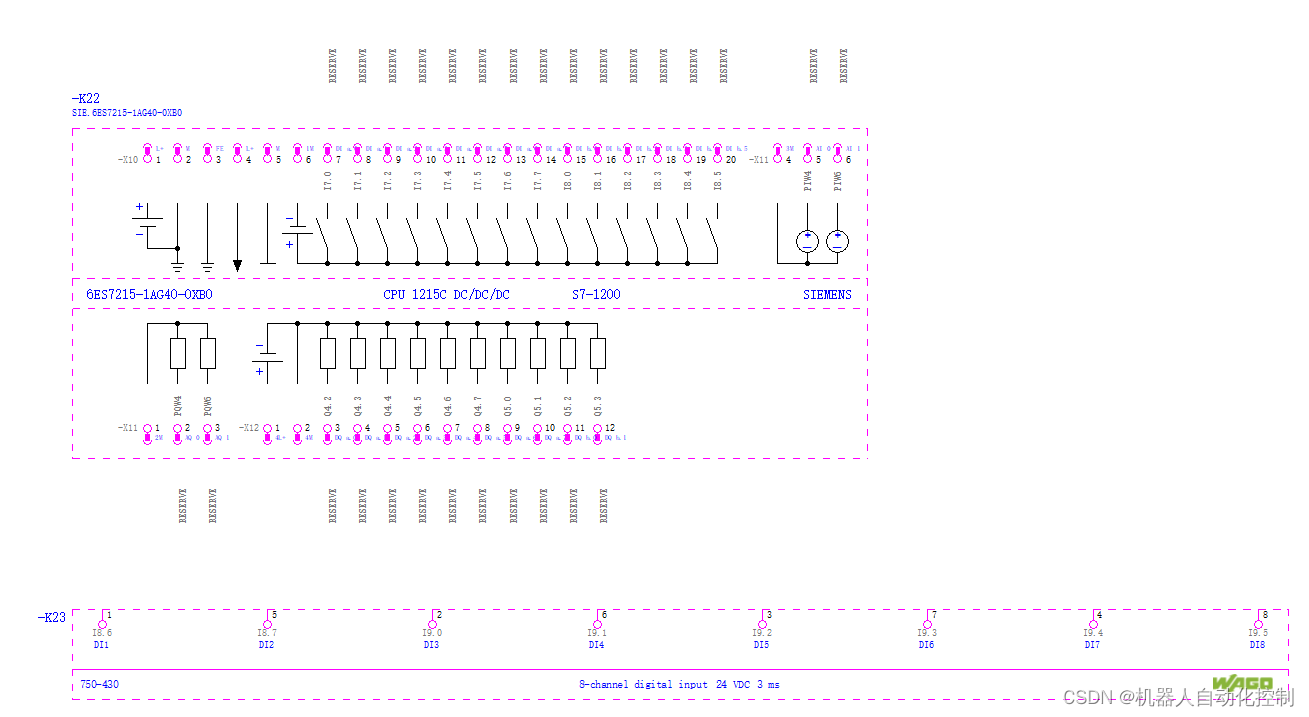

在使用eplan软件绘制电气图纸时,需要保证图纸中的组态,地址等与实际的硬件组态保持一致性。下图所示的时PLC1200和输出模块750-430,需要注意的是,IO地址在我们插入设备时是默认自动创建的,所以很可能与实际的IO地址不符,那么如何修改呢?
以PLC1200为例,选择【项目数据】➡【PLC】➡【导航器】
选择对应的项目名称,选择想要修改的PLC盒子,即“K22 无连接点的PLC盒子”。

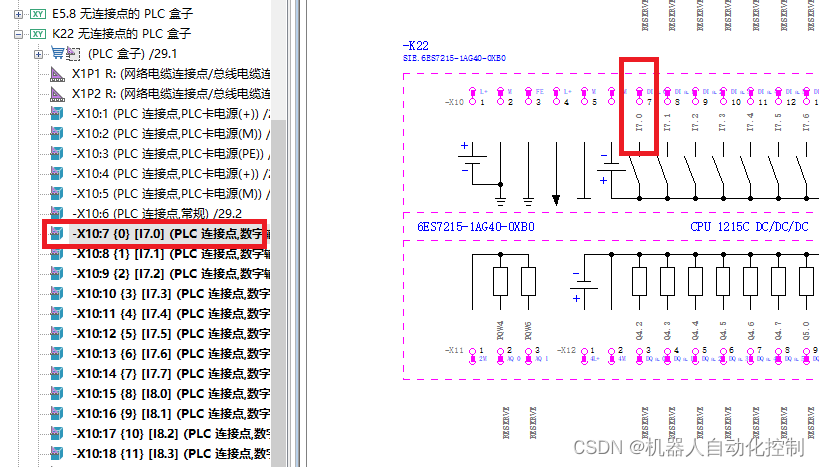

在“K22 无连接点的PLC盒子”的下面找到想要修改的地址,比如"I7.0",如下图所示

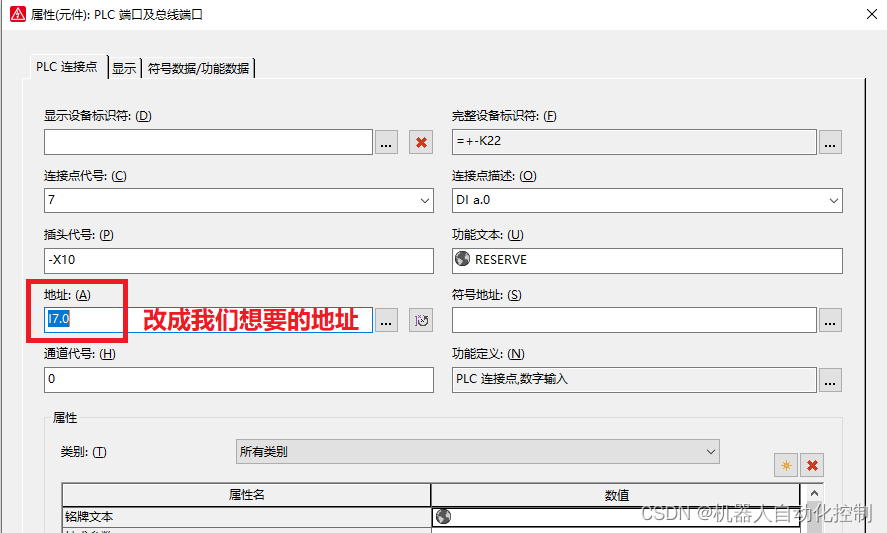

鼠标左键双击打开具体的点位,进入“PLC端口及总线端口”设置界面。在“地址”选项编辑地址即可。

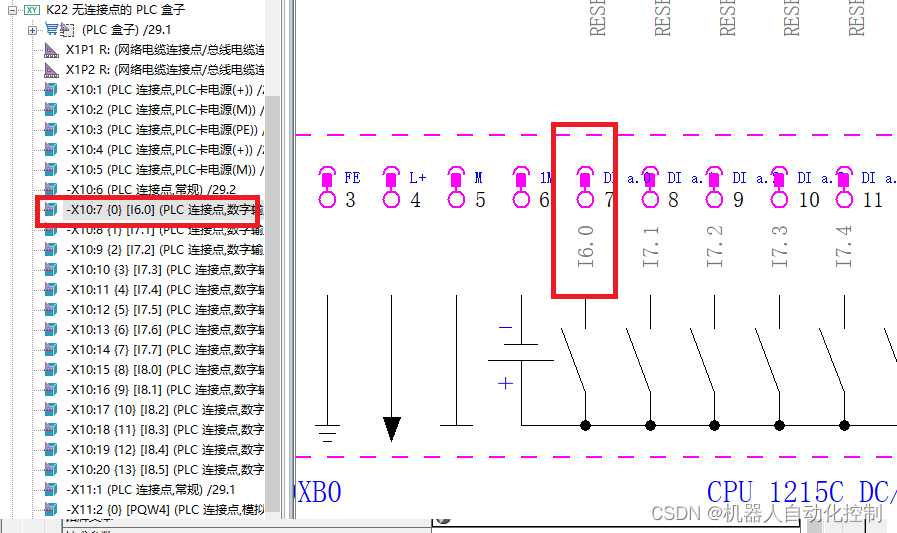

此处是将“I7.0”改成了“I6.0”,需要注意的是,目前点位只能单独修改。

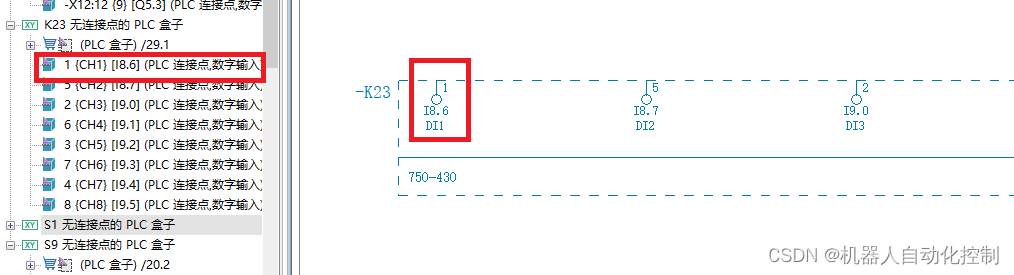

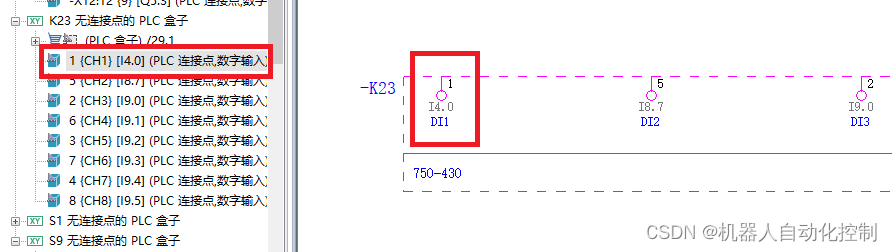

下图所示的是,wago模块地址修改,原理相同。
