中望3D 2022 X打开STP装配体的高效方法

有朋友提问，说是如何可以把很多文件组成的装配文件转变成单独的一个文件。。很多时候从proe或者其他软件导出的stp， x-t 等，导入中望3D 后是装配格式   而且会自动生成很多的子部件文件。这对于喜欢所有操作都在一个文件下的中望3D 用户来说很不习惯。至少我本人就比较讨厌装配格式 很多命令都无法对装配体操作。下边就来介绍下如何把装配格式转变成我们习惯的单文件…

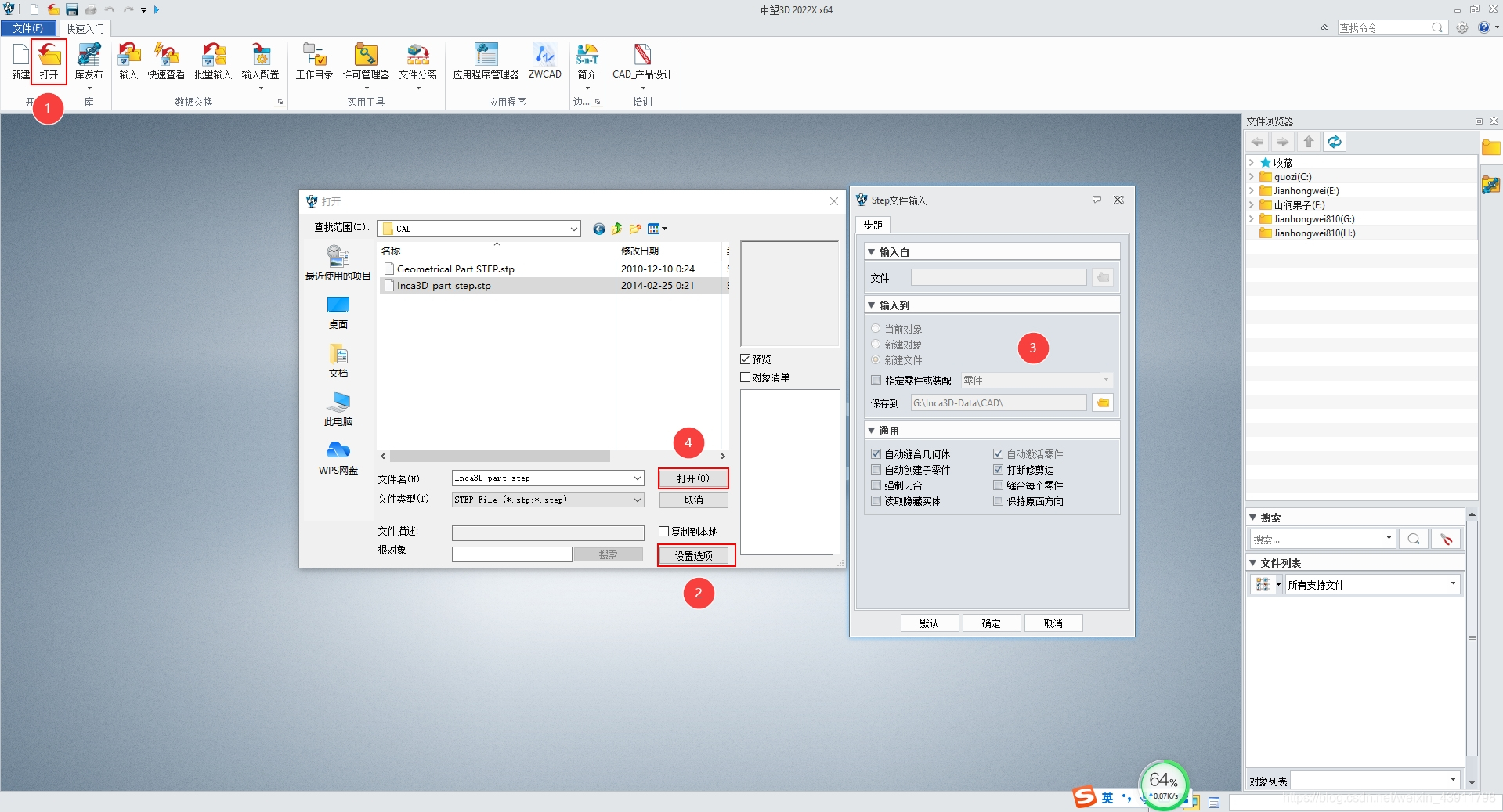

这是一个装配格式转出的stp格式  我们把它导入中望3D 2022X。

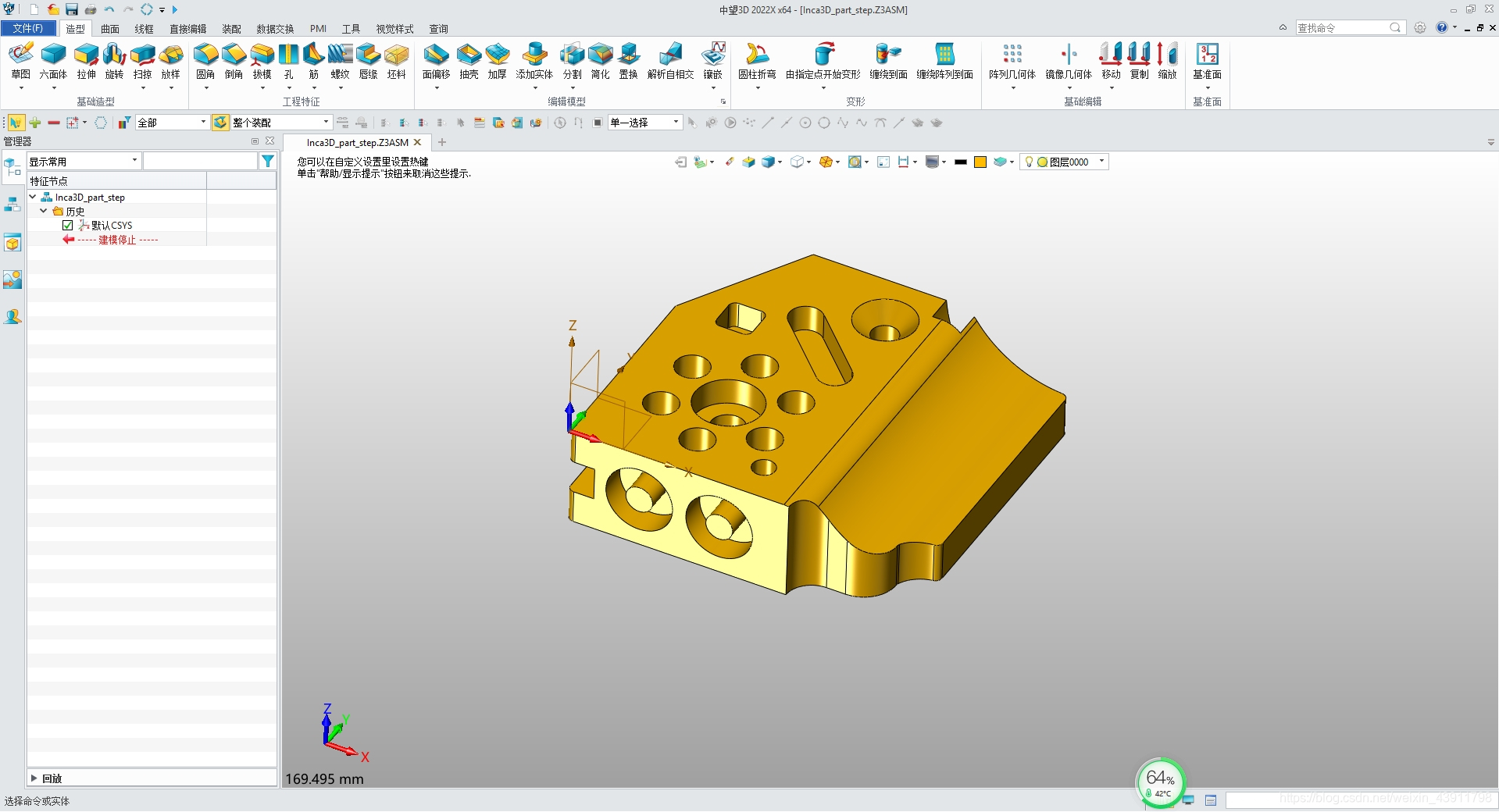

   可以看到“装配管理器”其中的装配关系，而在“历史管理器”无任何东西。

新方法：

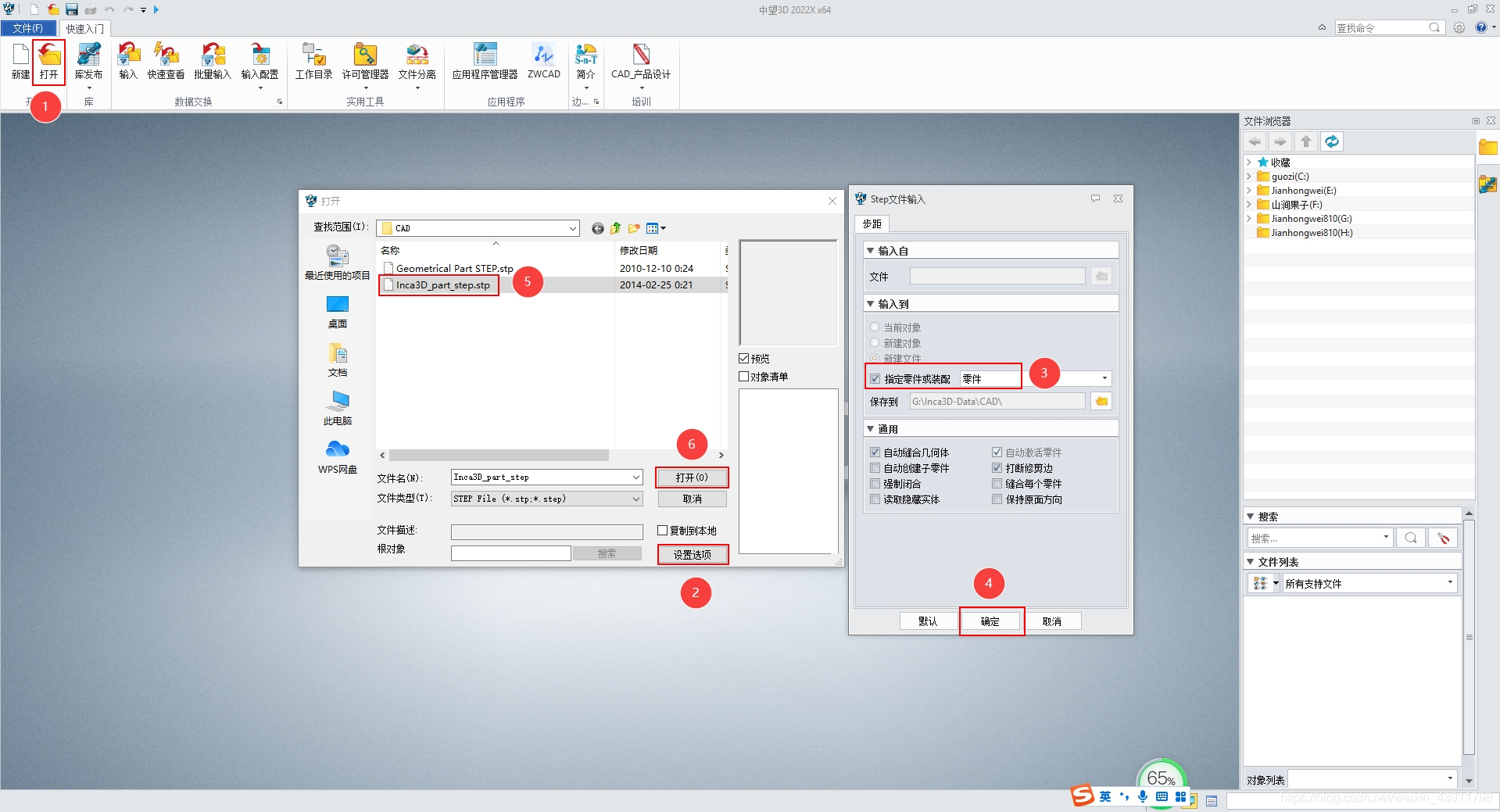

导入STEP格式新增“指定零件或装配”选项

导入STEP格式文件时，如果STEP文件本身是装配体时，可以通过“指定零件或装配”选项来指定导入结果作为零件或装配体文件。复选框勾选时，选项生效。
