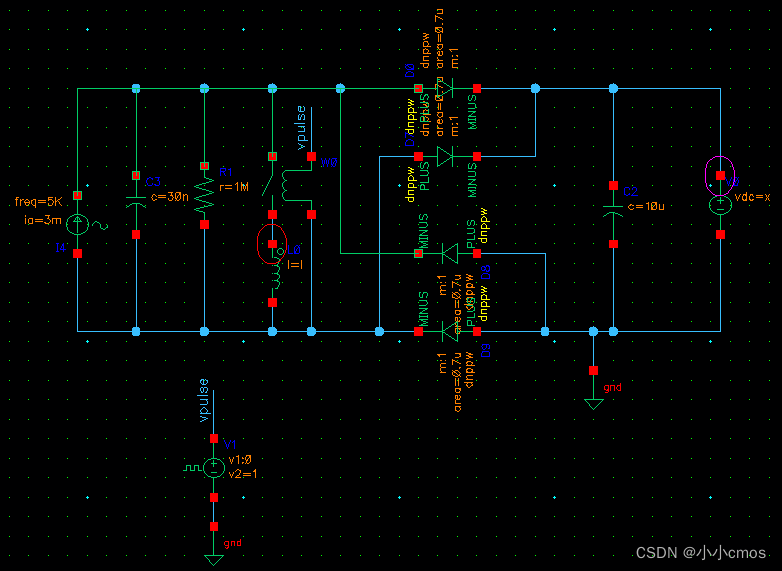

利用cadence测量电感翻转整流器的输出功率随输出电压变化曲线
法1、用输出电压*avearge(电流)
利用瞬态仿真tran,在输出处输入公式
waveVsWave(?x VT("/net03") ?y (VT("/net03") * average(IT("/V0/PLUS"))))
必须用wave vs wave函数 直接参数扫描得到横坐标时间纵坐标输出功率的几组随着X变化的图像

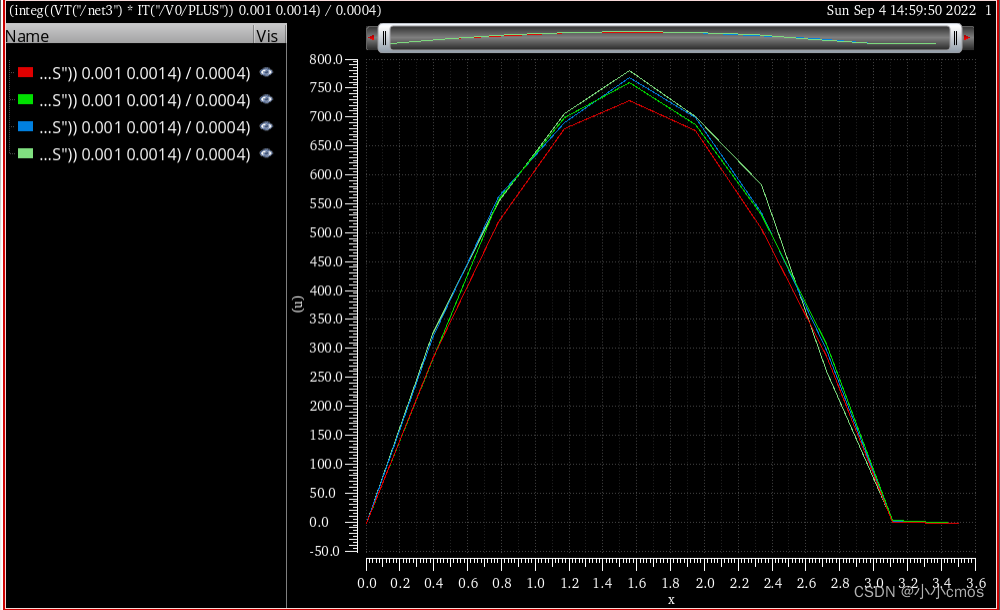

法2、输出电压电流乘积的积分再除以仿真时间 注:仿真时间必须是周期的整数倍,且必须小于总瞬态仿真时间
(integ((VT("/net3") * IT("/V0/PLUS")) 0.001 0.0014) / 0.0004)
不需要用wave vs wave函数 输出位置直接输入公式再参数扫描即可
两种方法对比法2更好:可以看一段时间之后的稳定输出功率,排除了前面输出不稳定的情况

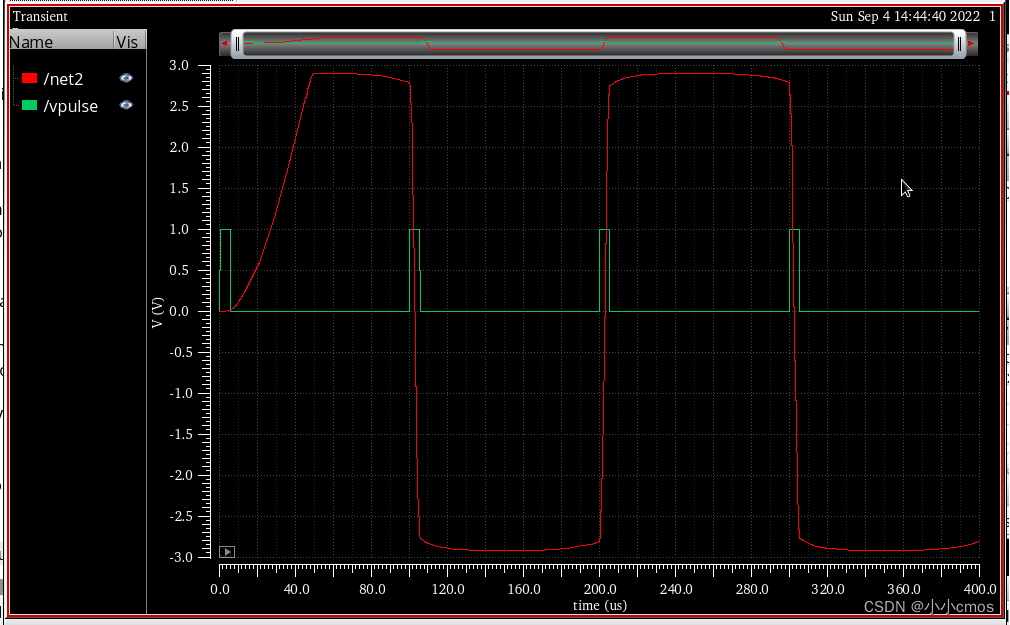

仿真电感和开关支路的电压翻转情况:
由上图也可以看出刚开始电压翻转明显不稳定,法一测量有一定误差,法2更准确!
接下来可以改变电感值,来仿真不同电感下的输出功率曲线如下图,可以看出电感值越大输出功率的最大值越大
