修改Altium Dsigner 20 工艺参数设置指南

1 系统设置

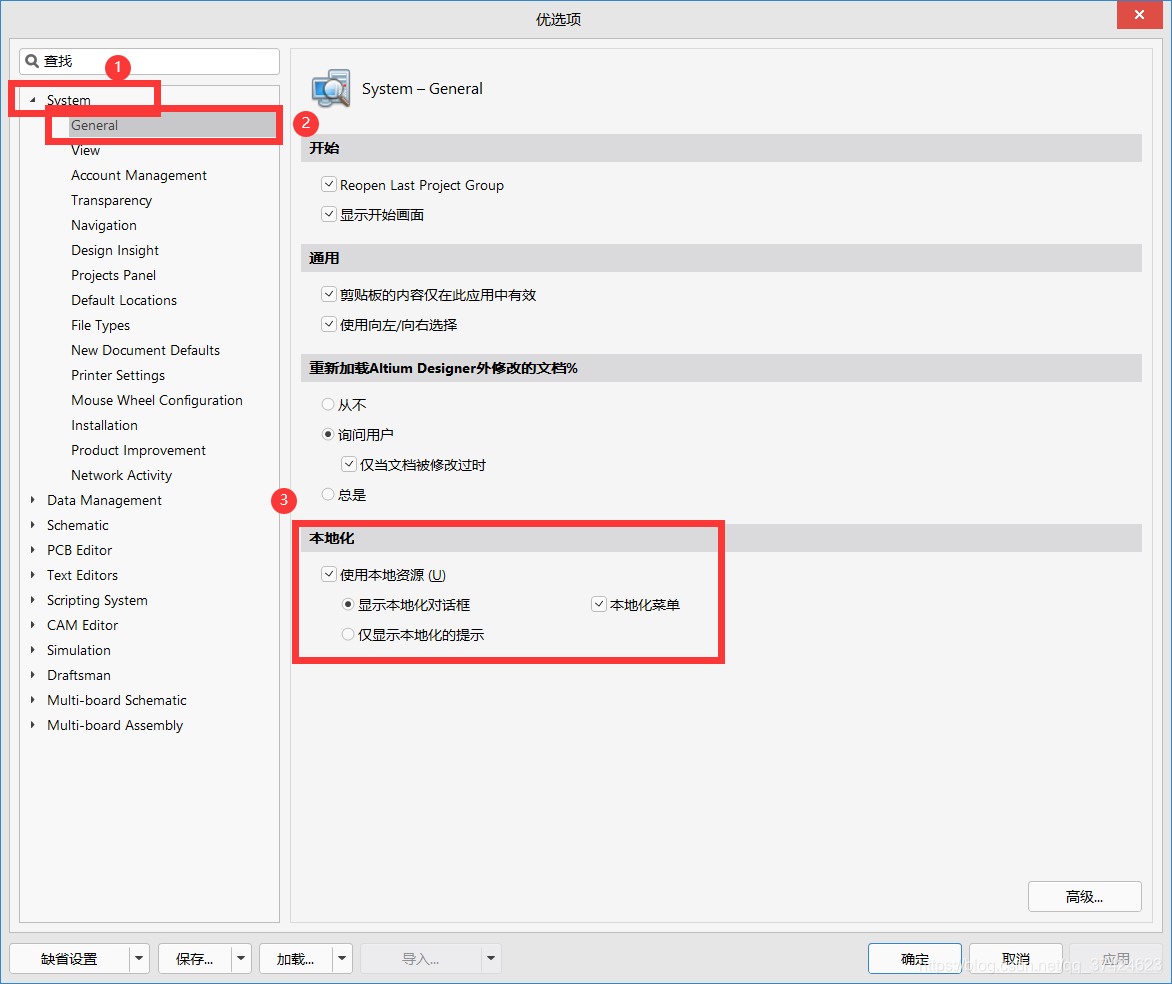

1.1 本地化菜单设置

1.2 主题颜色设置

1.3 弹出面板设置

关闭动画，增快面板弹出速度，将隐藏延时调到最低，当鼠标单击别处时候，面板瞬间收起。

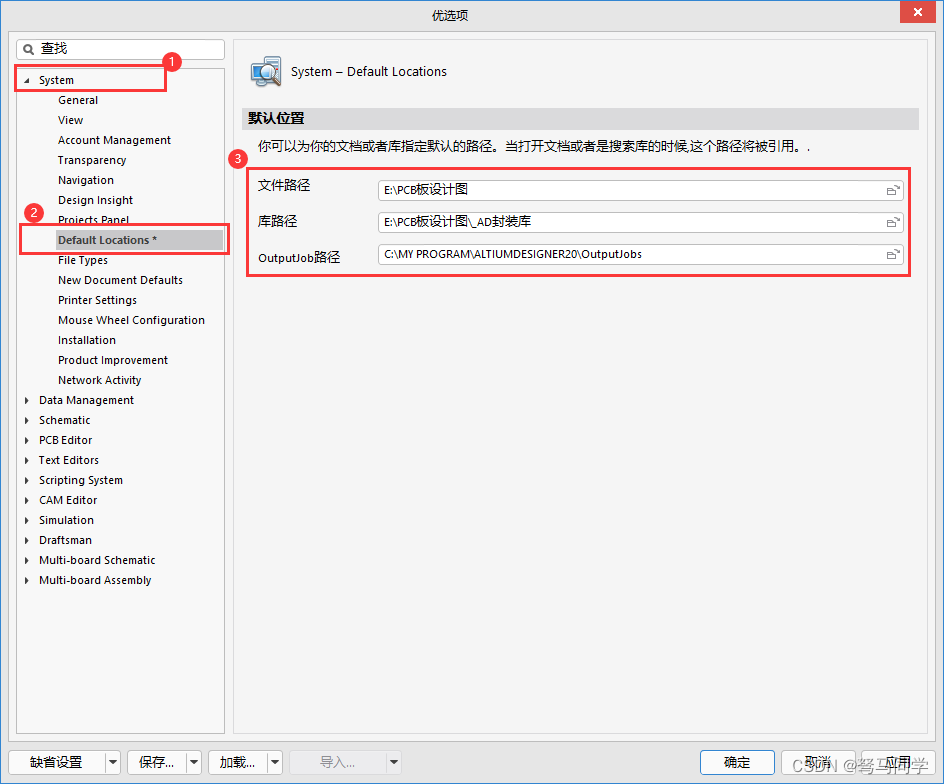

1.4 文件路径修改

修改文件路径和库路径，下次打开文件和添加库文件时候，直接定位到自己的文件夹中。

1.5 交叉选择模式

当在原理图选中一些器件后，对应的PCB在器件封装元件高亮，网络高亮，pin脚高亮，一般不需要网络和pin脚高亮，只选中元件即可。

   一般配合在矩形区排列器件使用。

1.6 设计检视设置

1.7 自动保存设置

1.8 原理图器件粘贴位号设置

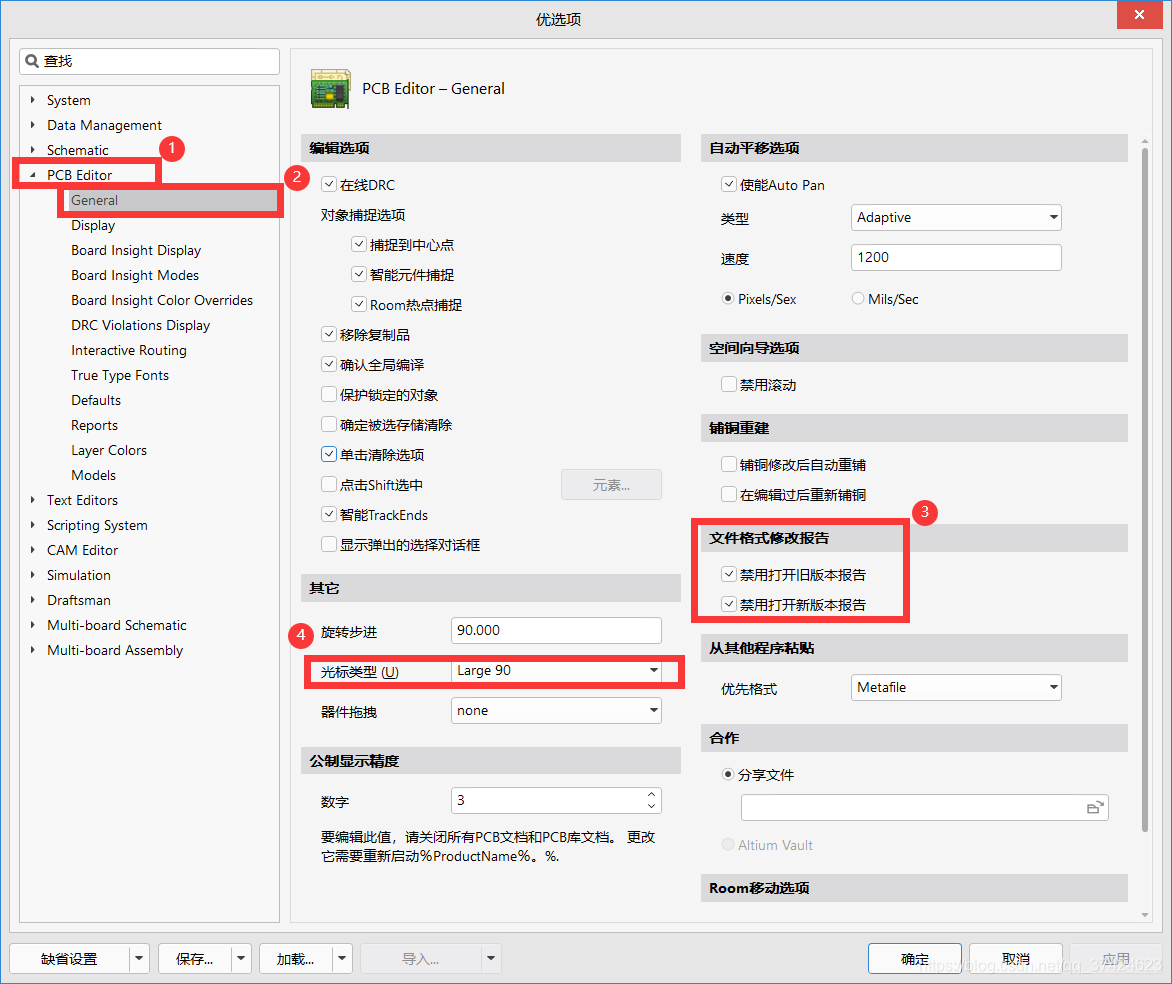

1.9 新旧版本报告禁止/光标设置

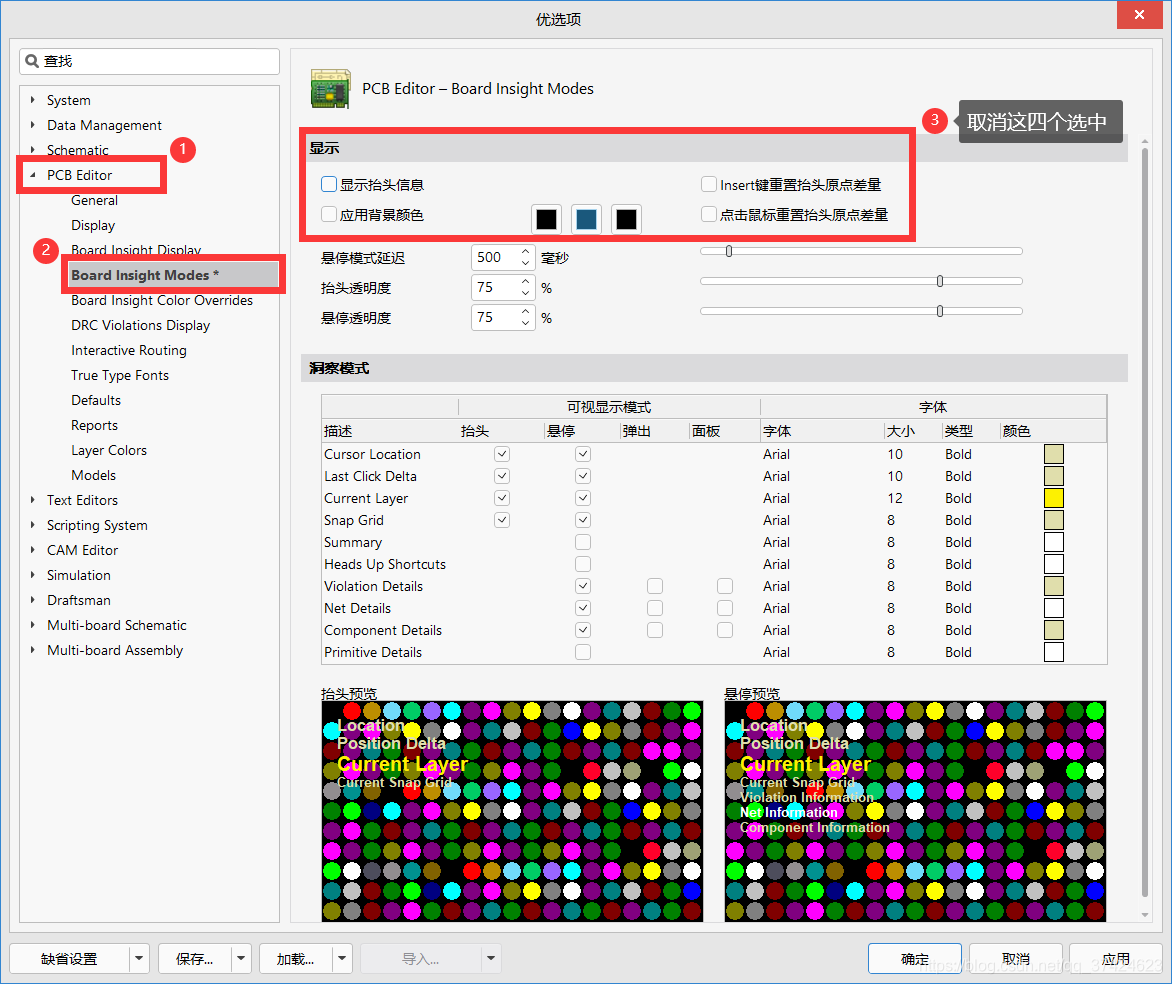

1.10 PCB抬头设置

1.11 PCB基础样式设置

在PCB图纸，对某个网络设置颜色填充后，选中此网络，焊盘按照选中样式填充颜色。

1.12 PCB冲突样式设置

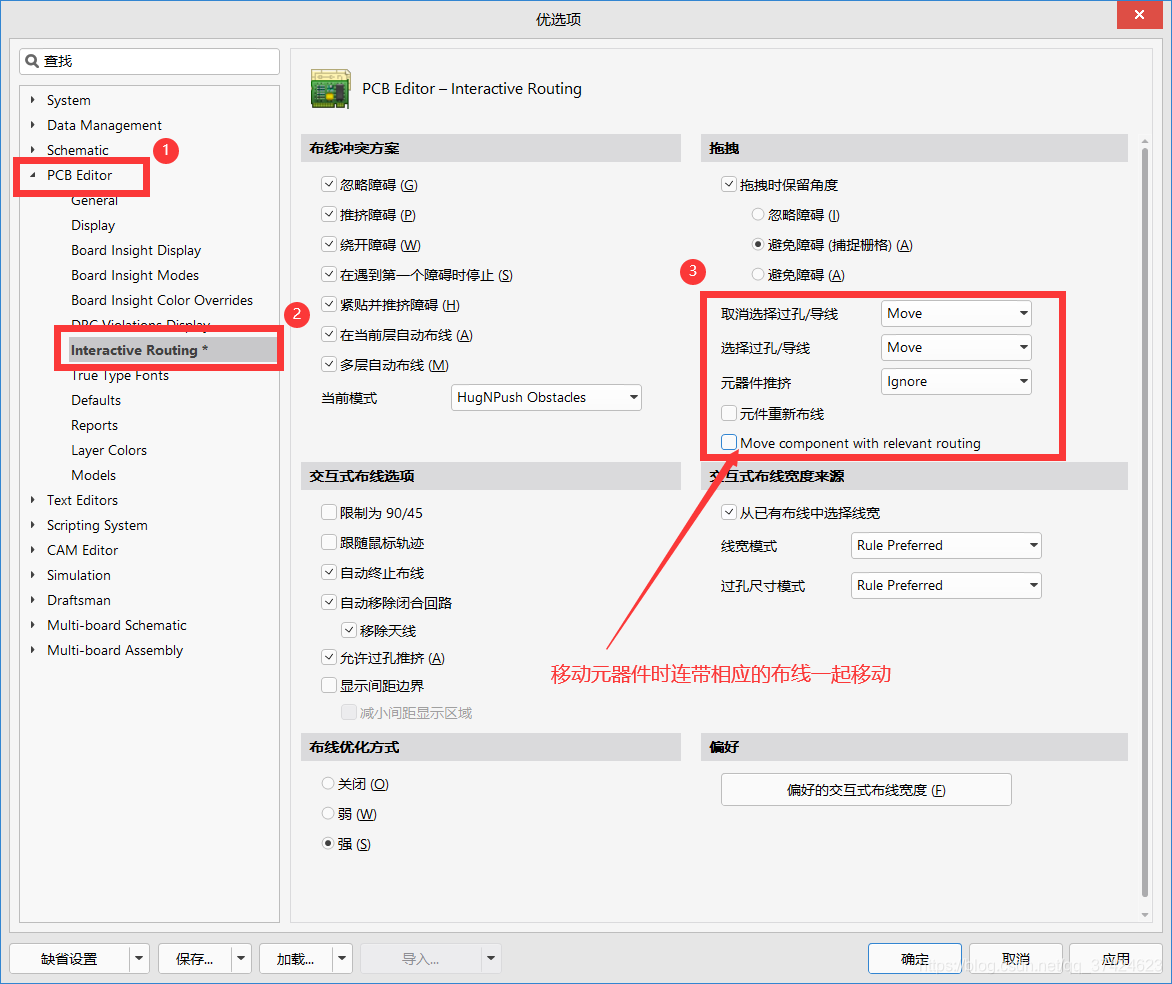

1.13 PCB的拖拽设置

1.14 PCB过孔设置

盘直径=过孔直径*2±2 mil 【经验值】

   过孔一般不带阻焊层，需要盖油。所以勾选手动盖油。

1.15 铜皮/铺铜设置

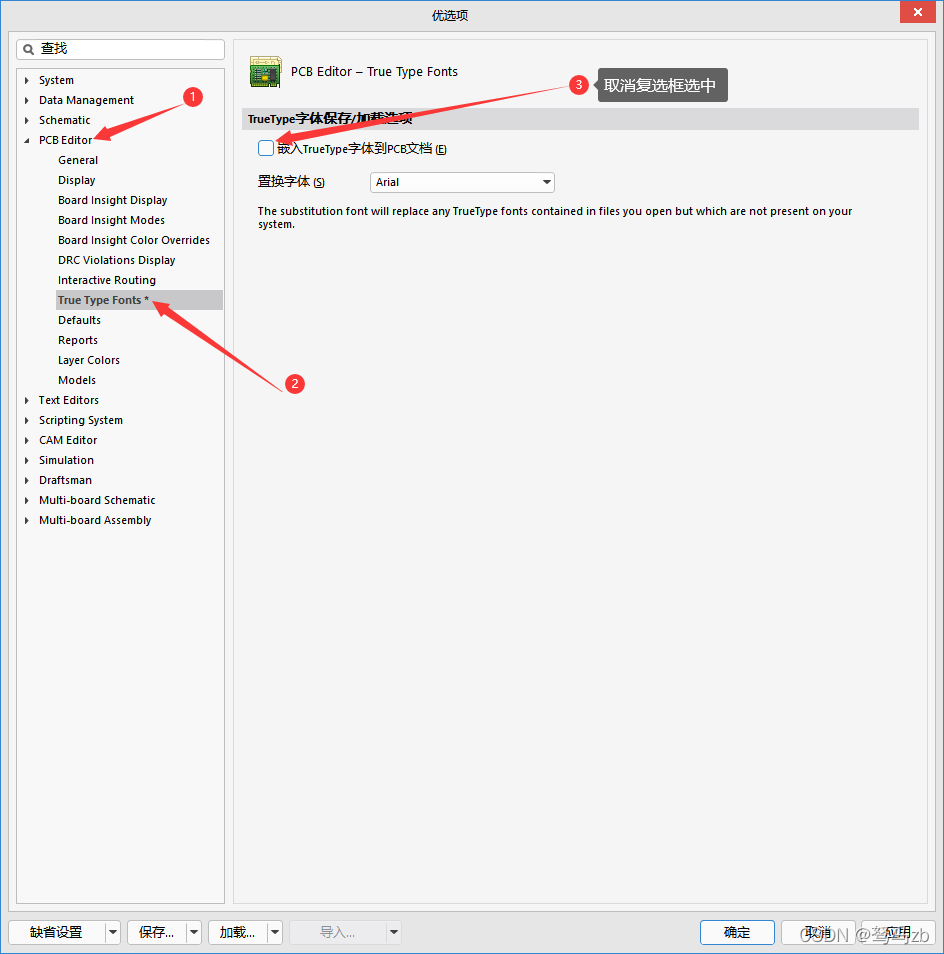

2 PCB文件过大问题设置

3 规则的推荐设置

3.1 开窗

设置开窗的好处，当芯片引脚间距太小时，可以使其中间带有油墨，防止拖锡时引脚短接。

3.2 铺铜设置

十字连接一般推荐为手工焊接时使用；
全连接的优点是：载流更大，散热更好；

这个设置后，小心，引脚小于30mil的焊盘接地连接。

4 丝印层文本的设置推荐
