ABAQUS 错误整理及解决方法

启动报错

未设置起始位置

Abaqus License Manager checked out the following license: "cae"
from Flexnet server localhost <1023 out of 1024 licenses remain available>.
IOError: abaqus.rpy: Permission denied

问题原因

ABAQUS CAE快捷方式属性中的起始位置为空或者路径不存在。

解决办法

有两种方法可以解决这个问题：

1. 使用右键ABAQUS CAE以管理员运行。
2. 或者在快捷方式属性中将起始位置补全，默认为“C: emp”。

运行报错 运行中出现报错，需要针对Job对应的.dat文件进行分析。以文本编辑器打开.dat文件，查找error行，查看具体报错信息。

未将参考点和模型耦合

***ERROR: NODE SET ASSEMBLY__PICKEDSET6 HAS NOT BEEN DEFINED
***NOTE: DUE TO AN INPUT ERROR THE ANALYSIS PRE-PROCESSOR HAS BEEN UNABLE TO    INTERPRET SOME DATA.  SUBSEQUENT ERRORS MAY BE CAUSED BY THIS OMISSION
***ERROR: A CONCENTRATED LOAD HAS BEEN SPECIFIED ON NODE SET ASSEMBLY__PICKEDSET6.  THIS NODE SET IS NOT ACTIVE IN THE MODEL

问题原因

字面意义上看，是在节点集ASSEMBLY__PICKEDSET6上指定了集中负载，但是在模型中这个节点集并没有激活，或者说，这个节点集和模型没有耦合在一起。

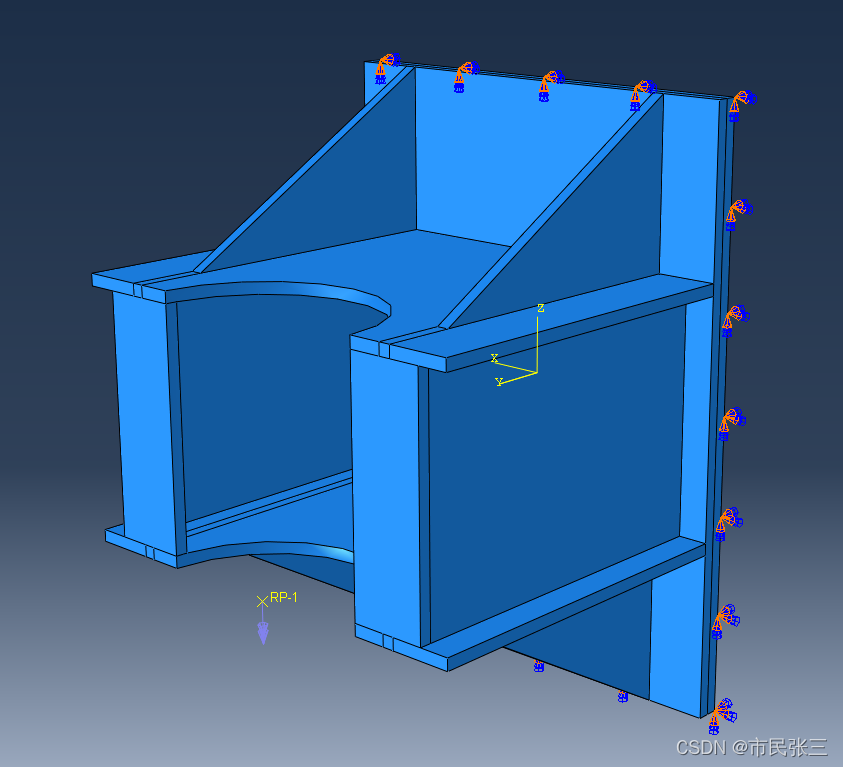

问题是这样出现的，这是一个悬臂梁，一端定义了固定边界条件，一端在在参考点RP-1处定义了一个集中力载荷，作为施加的弯矩，但是未将参考点RP-1和模型建立关系，所以无法进行计算。

解决方法

在interaction 模块中建立Constraint，选择Coupling，将参考点RP-1和模型耦合在一起，便可进行计算。
