中望软件收购VX CAD/CAM十年回顾：我们的收获与成长

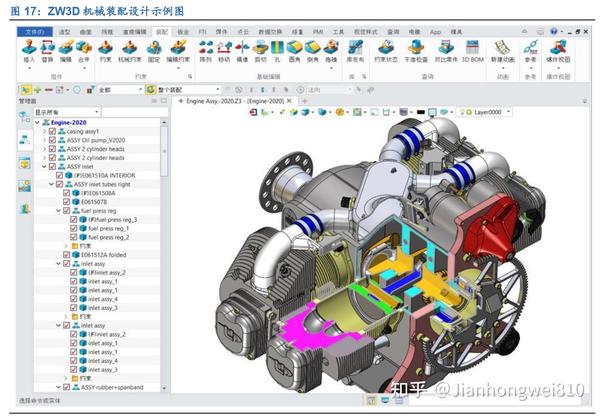

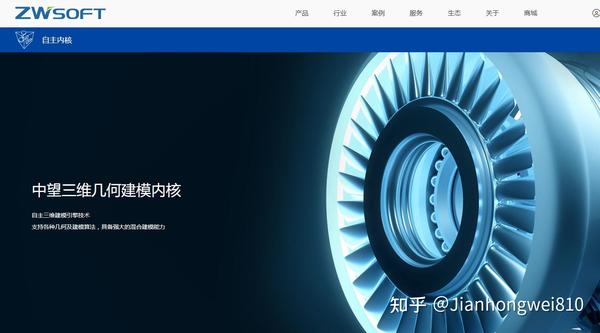

中望3D是中望软件旗下的三维设计软件，是一款拥有自主知识产权、集“产品设计、钣金设计、模具设计、工程图、2-5轴加工”等功能模块于一体、覆盖产品设计开发全流程的三维CAD/CAM软件。前身为美国VX软件的中望3D，实际已经历了30年的技术沉淀和经验积累，广泛应用于机械、模具、零部件等制造业领域。

1.VX CAD/CAM 历史

VX公司创立于1985年，总部设于美国佛罗里达州的棕榈滩。公司前身是著名的控制自动化公司CONTROLAUTOMATION INC (CAI) 。在与日本NKK集团进行了两年的合作开发后，于1991年成功研发出第一套混合实体/曲面/线框架构的CAD/CAM系统。

1994年公司更名为VERIMETRIX，这一名称来源于体现VX核心技术的两个关键组件[变量几何(VARIATIONALGEOMETRY)]与[参数化技术(PARAMETRIC TECHNOLOGY)]。

同年，与韩国三星电子有限公司达成了长期合作关系，研发生产高端CAD/CAM系统。

2000年4月，日本SNK，向VERIMETRIX公司注资2000万美金，用于VX产品的全球化销售、市场调查。

2001年‘Varimetrix’缩写为VX，以进一步推动其企业及产品的全球化市场与销售。

2000-2009年，在北美洲、欧美制造业使用群体中逐步得到广泛使用。

Mark Vorwaller在1985成立了控制自动化公司（CAI），同时在佛罗里达大学机器人中心从事研究生学习。控制自动化的第一个项目涉及机器人工作单元软件控制的开发。开发了一个基于内部PC的实体建模器来支持该项目。该建模者由多家软件供应商私人标记，并由CAI作为ModelMATE直接出售。1989年，CAI开始与一家大型日本公司联合开发混合曲面/实体建模器。建模者结合使用了变分几何和参数几何，产生了一个新的公司名称“Varimetrix”。我相信，混合这些建模技术可以为VX客户提供强大的能力和灵活性来设计零件和组件。随着时间的推移，客户和经销商将“Varimetrix”的名称签约给了“VX”。

Mark Vorwaller 认为VX 的优势：

用户可以按照自己的时间表和速度学习VX

在 Mark Vorwaller看来，VX的关键区别在于：

（1）其混合表面/实体建模的鲁棒性和灵活性，

（2）其处理大型零件和组件的速度和效率，

（3）其立即处理任何进口零件的能力-无需实体，

（4）其混合历史和直接编辑建模，

（5）其高级消费品A级表面处理，

（6）其可扩展性与反向工程、模具设计和2-5轴凸轮的完全关联本地应用程序，

（7）其与非本地几何图形的稳健工作能力，

（8）其Show-n-Tell内置电子学习系统，其工作方式类似于3D书籍。用户可以按照自己的时间表和速度学习VX。我们的客户告诉我们，VX中的这些功能是赋予他们竞争优势的关键。

Mark Vorwaller 认为VX是少数几个几乎涵盖整个设计和制造过程（从构思到加工）的系统之一。这种整体方法的优点和局限性是什么？

用户只能从跨应用程序的无缝集成和关联性中获益

Mark Vorwaller只能想到好处。我确信，用户只能从应用程序之间的无缝集成和关联中获益。如果在VX中修改产品设计，相关的模具设计、图纸和CAM工艺计划可以自动更新。所有内容都建立在一个体系结构和一个数据库上，因此在应用程序之间不会发生几何体转换，也不会丢失数据或精度。VX CAM确保VX CAD为制造生成干净、准确的几何图形。它还要求VX CAD有效地处理非原生几何体。使用VX CAD/CAM，客户不必处理具有不同用户界面、发布计划、支持系统和集成故障的产品组合。

在VX中，实体建模和曲面建模是平等的，没有任何区别。

当前的VX CAD/CAM是基于我们第一次实施经验的第二代混合曲面/实体建模

Mark Vorwaller在80年代末和90年代初联合开发的产品旨在替代以其先进的表面处理能力而闻名的领先CAD系统。然而，VX希望我们的产品包含实体建模的功能，这是我们通过ModelMATE开发学习到的。参数几何和变分几何的概念被混合在一起，因为它们很有用，而且硬件的功能越来越强大，足以处理它们。

因为这种混合方法是从头开始构建的，而不是从现有技术中拼凑而成，所以 Mark Vorwaller相信取得了极好的结果。当前的VX CAD/CAM是基于我们第一次实施经验的第二代混合曲面/实体建模。虽然VX可能并不广为人知，但它是混合建模的先驱。

混合建模将实体的自动化与高级表面处理的灵活性相结合，特别是在消费品设计中。实体特征操作可以应用于曲面，反之亦然。根据我的经验，如果不受约束始终保持实体拓扑，则设计复杂的自由形状通常更容易。混合建模对于模具设计非常有用，包括分型面的设计以及型芯和型腔的创建。一个健壮的混合建模内核确保VX可以更容易地处理从其他CAD系统导入的“脏”几何体。VX客户知道，混合建模为他们提供了纯固体或纯表面系统所无法比拟的能力和灵活性。

混合这些建模技术为VX客户提供了卓越的能力和灵活性。

多年来， Mark Vorwaller一直认为直接编辑应该与基于历史或其他参数化建模技术结合使用。在90年代早期，一些产品开始只做“直接编辑”式的建模，但完全被基于历史的建模者所取代。计算机和几何建模技术在当时还不足以与基于历史的建模相竞争。最终，一些“直接建模者”添加了基于历史的建模，试图满足最终用户的需求，但在实际工作之后，这些建模是无效的。

Mark Vorwaller在90年代早期的愿景是将曲面和实体建模（混合）相结合，同时也将历史和“直接编辑”功能相结合。我们最初的直接编辑工具是编辑非特征模型几何体的方法。早期，这些操作是在单个面上执行的（删除、扩展、修改、拆分、修剪、偏移），在其他基于历史的建模器中是不可用的。然后我们研究了“简化”，这是一种直接编辑技术，用于删除面、特征或边，并自动闭合产生的间隙。在任何情况下，我们的直接编辑操作都会记录到历史记录中，以避免失去其优点，但它们不依赖历史记录来获得结果。

VX直接编辑的下一步重点是能够移动单个面或面组（包括不相交面），同时保持零件拓扑完整。可以将面动态拖动到其新位置，也可以通过使用自动标注的动态捕捉精确放置面。可以通过拖动箭头或输入精确值来修改尺寸。

总之，我支持直接建模技术和参数化建模技术的功能组合。这与VX将不同技术的最佳功能组合成一个可用软件的历史是一致的。

VX产品线从995美元增加到10000美元。CAD/CAM系统的正确价格是多少？价格是采购决策过程中的主要问题吗？

VX定价适合其普通客户，通常是中小型公司

我相信价格越来越成为终端用户的一个考虑因素，即使在更大的组织中也是如此。一些CAD行业专家喜欢说，考虑到使用CAD/CAM系统的其他成本，这不是一个因素，也不应该是一个因素。这种说法已经存在多年，但大大小小的CAD/CAM公司继续降低价格，并利用折扣来吸引大大小小的客户。我相信中小型公司比大型公司对价格更敏感，但在自由经济中，价格永远是一个因素。

VX的定价适合其普通客户，通常是一家中小型公司，该公司希望以可承受的成本购买具有高端电源的工具。近50%的VX客户使用VX端到端（通过CAM进行CAD）。他们希望VX从CAD到CAM提供的集成和关联性，而不需要复杂的第三方产品集合或从主导汽车和航空航天行业的大型供应商处采购。有少数CAD产品的价格低于VX，但在我看来，它们既没有VX CAD/CAM的功能，也没有VX CAD/CAM的可扩展性。

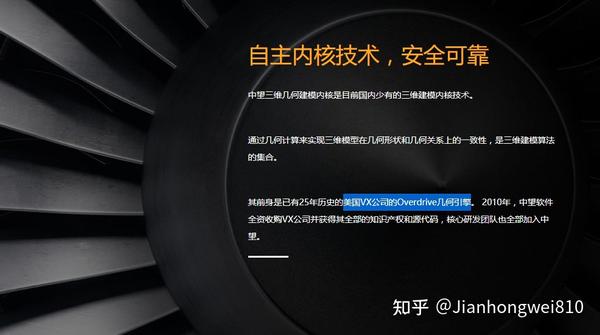

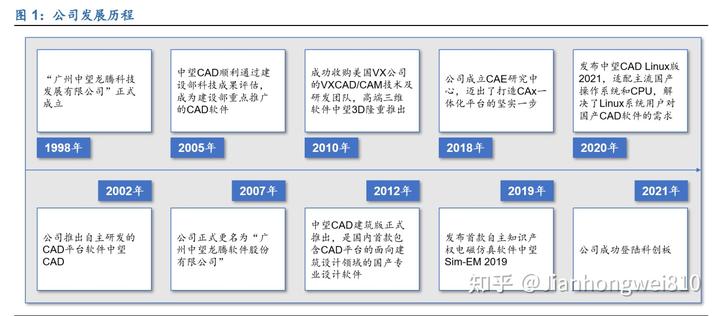

2010年7月，VX公司被远在中国的广州中望龙腾软件股份有限公司相中，被中望公司收购该公司的VX

CAD/CAM软件知识产权以及研发团队。自此改名中望3D（ZW3D）向全球市场推出，VX品牌不复存在。

老外评价VX CAD/CAM:

有一家CAD公司已经成立多年，它制造了一个完全集成的CAD/CAM系统，提供了实体造型和曲面造型的强大组合，这是其他公司无法比拟的，拥有忠实的客户。然而，只有少数CAD用户会在他们最流行的五大CAD系统列表中提到该公司的产品。这是因为在VX，所有的精力都投入到改进CAD系统而不是营销上。该系统的推广主要依靠口碑。虽然这是一个古老的营销工具，而且速度很慢，但如果你有一个很棒的产品，它也是非常有效的。塑造VX产品和VX公司的人是Mark Vorwaller。

2.Mark Vorwaller (ZWSOFT美国公司总裁)

居住地：美国佛罗里达州墨尔本，美国南部东海岸地区。

ZWSOFT美国公司总裁Mark Vorwaller自1985年以来一直致力于CAD/CAM产品。在该领域的漫长历史中，他监督了许多CAD/CAM产品的开发。从2000年到2011年，他还在三个工程咨询委员会任职。他致力于CAD/CAM技术的创新和改进，使他成为业内最受尊敬的人之一。

Mark Vorwaller，1984年获得杨百翰大学机械工程学硕士学位。1985年，Mark与伙伴共同创立了VX公司，并成立了一支优秀的工程软件研发团队，当时他还在佛罗里达大学机器人学中心攻读博士学位。Mark主导了三代VX CAD/CAM软件的研发工作，同时还是VX高端产品End-to-End?的架构设计师。他一直以来的愿望是研发实用性强及精确度高的软件工具以满足设计工程师和制造商的需求，并致力于为CAD/CAM技术的创新做贡献。

　　1996年荣获杨百翰大学“荣誉校友奖”；

　　1998年获得“成长最快的25位科技行业领袖之一”的称号；

　　2000—2007年，担任杨百翰大学机械工程学咨询委员会委员一职；

　　2007年至今任职于工程技术发展委员会；同年开始担任国际CAD大会工业咨询委员会顾问。

3.Mark Vorwaller 专访，下一步，CAX“一体行动”

2019年，中望软件确立了“一体式CAx”的未来愿景，并变得更加开放和包容，这可以通过将其两年一度的GPC（全球合作伙伴会议）会议转变为ZWorld来证明，为CAx玩家建立了一个更加开放的交流平台。在ZWorld 2019年期间，我有幸采访了ZWSOFT美国公司总裁马克·沃沃勒（Mark Vorwaller），他塑造了ZW3D，并为ZWSim EM（ZWSOFT电磁分析的第一个CAE产品）的开发做出了贡献。在下面的文章中，您将了解他对ZW3D和CAE开发的想法，以及他对ZWSOFT研发团队成长的感受。如果你想观看整个采访视频，你可以在页眉或点击这里观看。

（1）ZW3D已经开发了30多年，这与您致力于CAD/CAM产品的时间相同。这对你意味着什么？你认为什么能帮助ZW3D保持活力？

这30年很有趣。技术方面一直都很有趣，而商业方面则时起时落。有好的时候也有坏的时候。但我想我能说的是，这是令人兴奋和正确的。我们总是试图通过新的开发来保持我们的产品新鲜。在开发过程中，始终保持平衡，保持产品稳定，修复缺陷，使我们的核心功能强大。但同时，像任何组织一样，新的血液和新人有助于保持产品的新鲜和活力，新的开发也有助于保持产品的新鲜和活力。所以现在，正如我们在今年的会议上宣布的那样，我们正在进入CAE领域，我觉得我们可以在CAE领域发布足够广泛的应用程序。这将在很长一段时间内继续为我们的产品注入活力。

（2）ZW3D 2019于今年年初发布。你觉得怎么样？

（ZW3D）2019版的特点是有许多小的增强和改进。有800多项改进。此外，还有一些我觉得很不错的主要项目。但我想，对我来说，这个版本的特点是，我们有这么多的分类或梳理类型的项目，这些项目会累积起来，从而全面改善产品的用户体验。

（3）在短期内，ZW3D的发展计划是什么？一两年后我们能期待什么？

一两年后，我们的重点之一将是模具设计。我们已经进行了很长一段时间的模具设计，但我们将以更先进的方式解决它：改进工作流程并添加新功能。另一个重点将是加快CAM开发的进度，特别是通过使其具有3D意识来提高我们的2X铣削能力。我们将更加关注车削和加工模拟。回到CAD方面，有三个主要主题--使创建大型部件更容易、选择性历史记录重新生成，以及提高大型部件的绘图布局速度。这些都是关键议题。

（4）在您看来，ZW3D如何满足物联网的当前和未来需求？

我们未来解决物联网的方式是将CAE技术与我们的CAD软件集成。CAE允许我们使用数字CAD模型来模拟物理产品中的行为。物联网提供智能传感器，可向我们的CAD系统提供数据。除非我们有基于物理的模拟能力，否则我们无法在改进产品设计和优化行为方面利用这些数据。因此，整合CAE是我们解决物联网的下一步。

如何使CAE平民化？

（1）您在ZWorld 2019的演讲主题是“一个CAx中的民主化”。那么在你看来，CAE民主化的主要挑战是什么？

我认为主要的挑战将是使其易于使用。我们要做的一件事是使其更易于使用，即在不需要客户输入的情况下自动生成网格。CAE传统上有许多选项和许多参数，用户必须查看和调整。我们将尝试提供具有良好默认设置的最小参数集，以便用户能够以最小的输入获得初始分析。我们将尽可能简化用户界面，这将是使CAE变得伟大的关键因素。

（2）你对它有信心吗？

我认为我们在ZWSOFT有着悠久的历史，可以使高端技术更易于使用。我们已经证明，我们可以在建模中做到这一点。30年前，当我们开始编写参数化建模时，只有另一个系统完成了这项工作，而该系统既没有A级堆焊这样的高级功能，也没有集成CAM和集成模具设计。我们所做的一切都是以中小型企业能够通过最少的培训学习和使用的方式进行的。我有信心我们可以用CAE做同样的事情。正如我在上一个问题中提到的，易用性将是首要考虑因素。

（3）为了使CAE更容易获得，我认为价格是另一个关键因素。您是否也相信ZWSOFT能够提供价格合理的CAE？

是的，我有信心。三十年来，我们一直以实惠的价格提供高功能。我们对发展先进技术有很好的了解。基于这一经验，我相信我们能够开发CAE，并以与我们的其他产品类似的价格发布它。

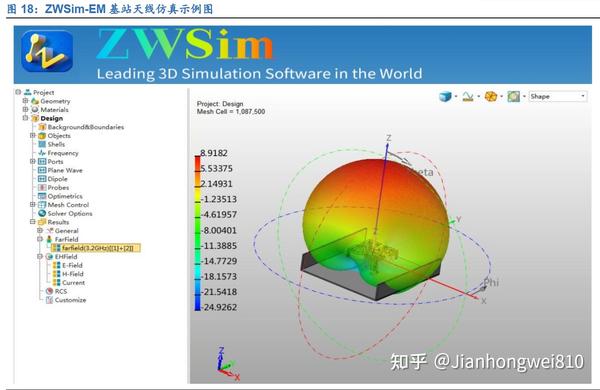

（4）ZWSim EM，ZWSOFT的第一个CAE解决方案在ZWorld上发布，不久将向公众发布。这是ZWSOFT CAx产品线的一个里程碑。你怎么看？我们还能期待ZWSOFT的其他CAE解决方案吗？

嗯，我对ZWSim EM超级兴奋，当然，我们的第一个电磁模拟模块。电磁学是一个越来越适用于当今产品的分析领域。消费品，传统的机械产品，都包括电子产品。越来越多的传感器通过GPS系统、互联网连接起来，提供来自智能传感器的感官采集和数据。所有这些都涉及到电磁信号，所以电磁分析是一个非常酷的领域，首先发布。接下来的一年是应力和热分析，这是一个比较传统的机械工程领域，我们的很多客户都在这里工作，所以这对他们来说是非常好的。接下来是动态装配和流体流动分析。这些将涵盖工程师感兴趣的大部分关键分析领域。那会让我们忙上一段时间。

ZWSOFT研发团队：越来越强大

（1）30多年来，您和您的团队一直致力于ZW3D开发。你能和我们分享一些关于美国队的情况吗？

我的团队成员都在美国，我们在一起工作了很多年。我的大多数人都拥有数学、几何建模或某种形式的工程或计算机科学的博士或硕士学位。他们都很聪明，很敬业。我喜欢和我一起工作的人，并高度尊重他们的能力。他们非常有创造力，非常聪明，在我们的行业中比世界上任何人都有丰富的经验。我认为他们是世界上最好的。

（2）ZWSOFT收购后，美国和广州研发团队共同开发了ZW3D。你的合作如何？

我们的合作非常好。从一开始，我们的关系就很好。中美双方的团队成员都是真诚的人。每个人都是聪明和有创造力的。有时英语交流有点困难。但总的来说还是不错的，我没有抱怨。

（3）研发团队是ZWSOFT开发CAx解决方案的关键因素。ZWSOFT正在投入更多资金建设和培养更强大的研发团队。你对我们的研发团队有什么期望？

我希望研发团队努力工作，富有创造性。CAD/CAM技术相当复杂。与其他类型的软件相比，成为一名有效的开发人员需要更多的时间和学习。我们已经雇佣了许多新的工程师，他们面临着快速赶工的挑战，但他们已经表现出了这样做的能力。因此，我相信我们的发展将继续迅速向前发展。

（4）你有什么话要对研发团队说吗？

我真的很感谢你加入我们。我感谢你们的辛勤工作，我期待着我们长期合作。在ZWSOFT，我们可以为世界做出巨大贡献。谢谢你的努力。我期待着一个光明的未来在一起。伙计们，我爱你们，我欣赏你们，我认为你们是最好的。我要感谢马克抽出时间和我谈话。自1986年以来，他一直致力于CAD/CAM产品。他对CAD/CAM技术创新和改进的贡献使他成为业内最受尊敬的人物之一。我希望这次采访能让你了解ZWSOFT如何让普通用户更容易使用高端技术。

Mark Vorwaller 认为最大的财富是拥有一支精英团队。这支团队规模虽然不大，但由于VX给予员工充分的创新空间，使得他们能够不断创造出强大的技术产品。

Mark Vorwaller 认为VX在曲面实体建模、历史建模、直接建模以及CAD/CAM等技术的整合方面都做得非常出色。ZW3D 还具备模具加工、反向工程等应用功能，这些功能跟CAD/CAM软件的基础功能紧密结合在一起。由于VX在设计与生产方面具有悠久的历史，因此它能够创造出精确几何体用于加工与装配。

Mark Vorwaller 认为之所以加入中望是因为中望在销售/市场营销方面都取得了巨大成功，有能力与CAD行业最优秀的公司抗衡。中望团队年轻，有抱负，充满活力。

　相信中望可以很好地继承和发展VX 3D技术，并获得成功，就像他们在二维CAD领域取得的成就一样。期待我们的软件能够在工程领域获得更广泛的应用。
