Flotherm参数优化配置

环境设置

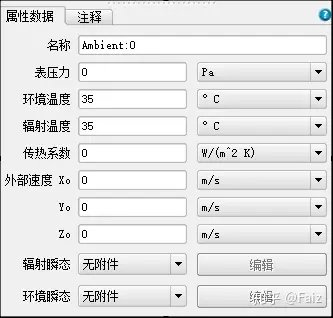

点击模型树system，可以拉动周边环境框框，再点击边界，右上角点击环境，右下角会有各种环境属性参数

传热系数：一般不设置换热系数，因为换热系数很难获得精确值；

环境温度：电子器件一般处于40度以下，每升高10度，器件寿命缩减一半；

另外，随着海拔高度的升高，相同工况下器件温度升高。

除开箱体外，还有剪截块、fixflow(固定流)可以进行环境设置。

流体设置

点击模型左边的模型设置，可以对周围流体进行设置，重复上面附件操作，可对流体进行设置

一般情况下，导热系数、粘度、密度相当小，可以忽略。

膨胀系数以K为单位，1/K

第一步（选择合适的流体）：点击体积区域，创建region，点击附件，可以看到不同海拔高度的空气，常用的是10000英尺，或者选择基于海平面高度的流体，一般选取5℃的水；

第二步（对流体进行设置）：导热系数、粘度、密度、膨胀系数、比热容等；

第三步（模型流体设置）:对流体属性设置（层流，湍流），根据自身经验选择模型。

材料设置

同流体

另：如果不需要焦耳热，则不需要设置电解率

非透明的辐射全吸收，透明的辐射不算

表面最重要的参数是辐射发射率，直接影响散热

辐射设置

设置同前

新建辐射包括：表面辐射、单个辐射、分块辐射，优先选择单个辐射，精度不太高；若云图不太行，则考虑分块辐射。

分块辐射：最小辐射网格小于最小面积时，相当于此区域没有辐射。

户外辐射：模型设置-太阳辐射

瞬态设置

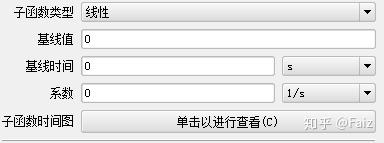

一般分为乘数✖时间、乘数✖温度 periodict周期性

基线值为y轴截距，基线时间为x轴截距，系数为计算线性斜率

整个模型设置注意勾上模型设置下的瞬态解

左边全局曲线设置，右边具体每一步的设置

网格划分（总体划分）

选择块体，按G键生成网格，点旁边的网格汇总，中间出现网格各参数

系统网格：一般无法根据自己所需设置成想要的网格，点击无，开始自己设置网格

尺寸设置：为了能够保证网格最小，采用里面元器件最小的尺寸，比如PCB板则设置为1.6mm

最大尺寸设置：一般无要求，根据整体感官去相应选择

光顺：大网格和小网格之间的过渡

相关限制

1.智能建模的器件不能处于局域网的边界。

2.划分完网格后，宽高比越小越好（aspect ratio）,小于20官方认为还可以，但是大部分情况，一般调整至10以下。

3.散热器翅片间最好5个网格，翅片内最好2个网格。

4.两个器件之间最好划3个网格

网格膨胀

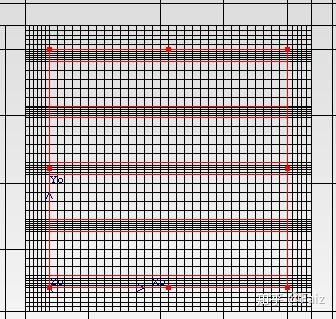

如图，在前面调整肋片间网格和肋片内网格后，需要对散热器周边的网格进行适量的膨胀，以达到更精确的结果，一般取膨胀率10%，最小数量为5，保证三个维度都要均匀。翅片内和翅片间的网格也要尽量和周围均匀。

网格无关性验证：将网格放大1.5倍，结果在5%范围内变动，则认为网格已达到无关性验证要求。

模型设置（处于模型的左边）

此处为全局设置，如果在后面的编辑中设置了，以编辑中的设置为主。

Bn为瓶颈，Sc为捷径，GradT为温度梯度。

求解控制

风扇因子适度调高点，更容易收敛

常见错误信息和处理方式

红色的为警告信息，黄色的为错误信息

9001：部件处于求解器外面
