CATIA入门疑难解答与策略

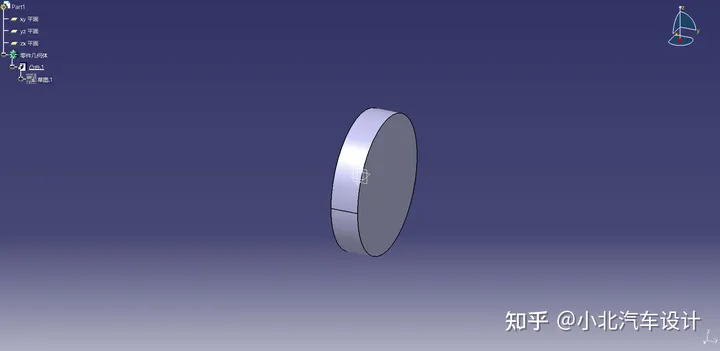

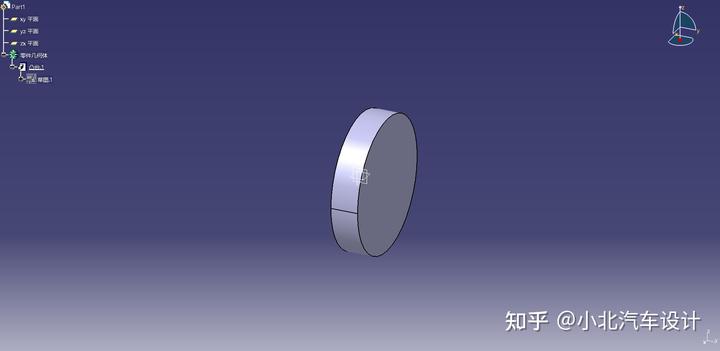

一、忘了保存

好不容易拉伸出来个凸台,结果断电,电脑一黑然后啥也不剩。

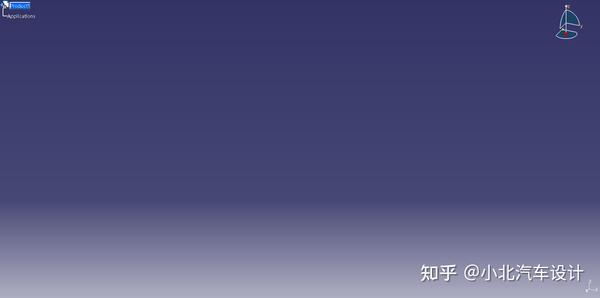

二、找不到操作台

再打开CATIA的时候,发现跟上次的面板不一样了,没法随心所欲的创建了,点啥都都不动了。

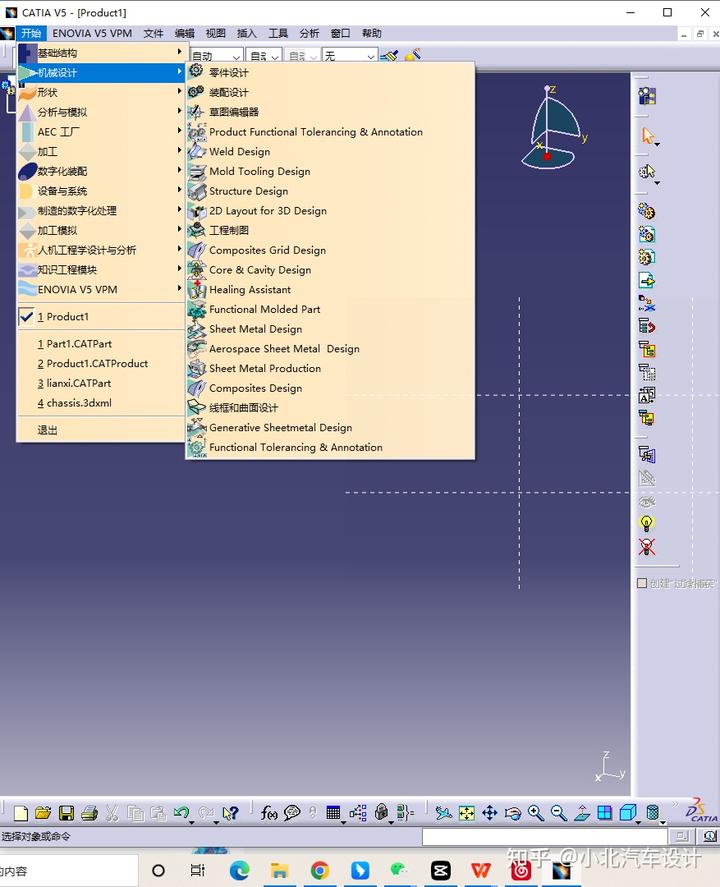

原因是这次打开的文件,是系统自建的一个新装配界面,保存的文件格式是(.CATProduct)它里面不包含具体的模型、形状这些信息,只包含零件之间的装配关系。

而零件(.CATPart)才是定义的最小工作单位,才会有坐标图(xy,yz,zx)。

建模的话就需要在零件设计里进行相关命令操作。

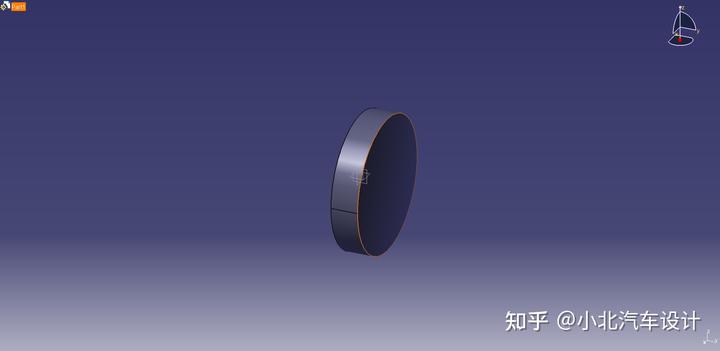

三、操作界面零件变黑

不知道点到什么界面了,零件变黑无法继续操作,没有关系,点击特征树的白线或者右下角的坐标系都可以重新恢复操作。



四、特征树不见了

如果你的特征树不见了,不要着急,可以按F3重新召唤。特征树就是左侧那边一长串内容。



五、命令重复使用

双击命令图标,可以重复使用该命令。

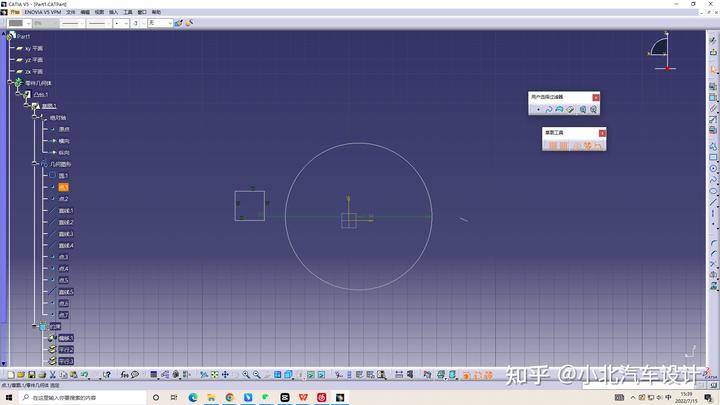

六、绘制草图的时候,会出现选取点无法自由移动,点锁定在背景网格的格点上面

这是由于默认开启了点对齐,在工具栏空白地方右键——勾选草图工具工具栏,将点对齐关掉,如果不想要背景的网格可以把第一个网格也关掉



七、如何快速定义草图方向?

答:按CTRL键点选在草图中做为X轴的边,再选择草图平面,然后选择草图功能.草图自动转

到所需的方向。

八、如何再SKETCHER中动态调整尺寸?

答:选中已标注的实体,再按住SHIFT键,然后拖动实体,则实体上标注的尺寸值会动态变化。

九、当你的CATIA里打开多个文档时,有没有快速转换窗口?

答:按住CTRL键,然后按动TAB键就可快速转换窗口了。

十、在CATIA中如何快速适时缩放?

答:先按CTRL键再按鼠标中键是放大缩小,先按鼠标中键再按CTRL键是旋转。

十一、在命令执行过程中,如何暂时隐藏命令的对话方块?

答:点击荧屏右下角输入框右边的按钮就可隐藏。
