AutoCAD文件管理技巧，高效组织图纸

AutoCAD文件管理基本操作方法，包括新建文件、打开文件、保存文件、关闭文件与图形修复等。

新建文件

1.操作方式

命令行：NEW（或QNEW）

键盘：Ctrl+N

菜单栏:文件→新建

2.执行以上命令后，会弹出如图所示的“选择样板”对话框。选择合适的文件类型点击打开按钮，文件就新建好了。

3.文件类型说明：图形样板（.dwt）文件是标准的样板文件；图形（.dwg）文件是普通的样板文件；标准（.dws）文件是包含标准图层、标注样式、线型和文字样式的样板文件。

打开文件

1.操作方式

命令行：OPEN

键盘：Ctrl+O

菜单栏：文件→打开

2.执行以上命令后，会弹出如图所示的“选择文件”对话框。选择需要打开的文件名和文件类型点击打开按钮，文件就打开好了。

3.文件类型说明：DXF（.dxf）文件是用文本形式存储的图形文件。

保存文件

1.操作方式

命令行：SAVE（或QSAVE）

键盘：Ctrl+S

菜单栏：文件→保存

2.执行以上命令后，会弹出如图所示的“图形另存为”对话框。指定保存文件的路径，输入保存文件的文件名，选择保存文件的文件类型与CAD的版本后点保存就可以了。

另存为文件

1.操作方式

命令行：SAVEAS

键盘：Ctrl+Shift+S

菜单栏：文件→另存为

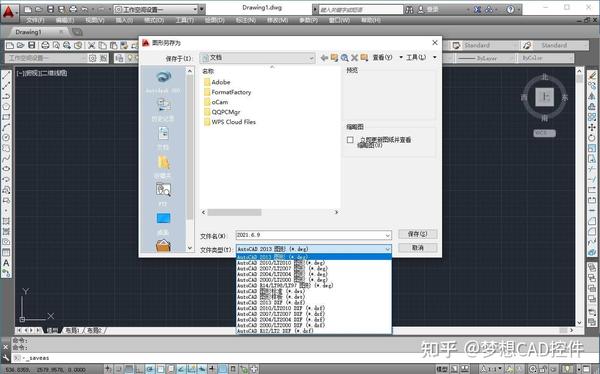

2.执行以上命令后，会弹出如图所示的“图形另存为”对话框。指定保存文件的路径，输入保存文件的文件名，选择保存文件的文件类型与CAD的版本后点保存就可以了。AutoCAD用别存名保存，并把当前图形更名。

关闭文件

1.操作方式

命令行：QUIT（或EXIT）

菜单栏：文件→关闭

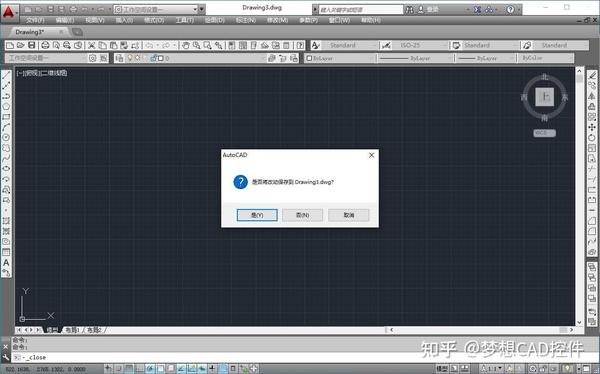

2.若用户对图形所做的修改没有保存，则会出现如图所示的“系统警告”对话框。若对图形所做的修改已经保存，则直接关闭文件。

图形修复管理器

1.操作方式

命令行：DRAWINGERCOVERY

菜单栏：文件→图形实用工具→图形修复管理器

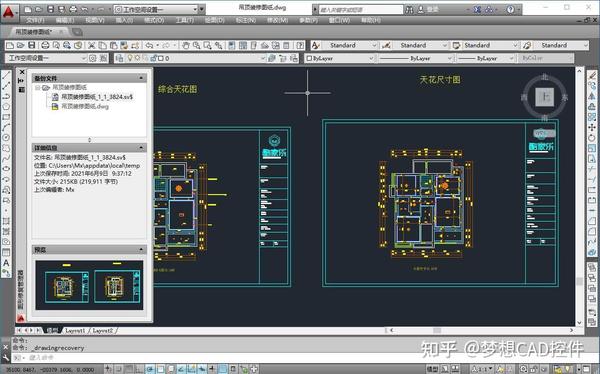

2.在图形意外关闭而没有及时保存文件的情况下，执行以上命令后，会弹出如图所示的“图形修复管理器”对话框。打开“备份文件”列表中的文件，可以重新进行保存，从而进行修复。

3.图形修复管理器选项说明：

备份文件：当前AutoCAD自动保存的文件。

详细信息：显示选择备份文件的文件名、文件位置、文件大小以及保存文件的日期。

预览：显示选择的备份文件里的图形内容。
