AutoCAD进阶操作:动态块的高级应用

小实例:金箍棒,变长变短

说是金箍棒,其实就是一个矩形啦,我们首先来画一个200x20的矩形,然后把他弄成块……详细见下图:

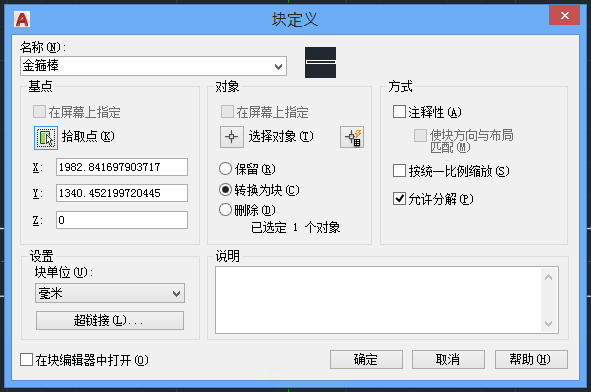

   定义基本块


然后呢,双击这个块,进入『编辑块定义』对话框。选择『金箍棒』点确定。

现在就进入了『块编辑』空间了,首先你会看见的就是这个『块编写选项板』——这个选项版中有大部分我们需要的工具。

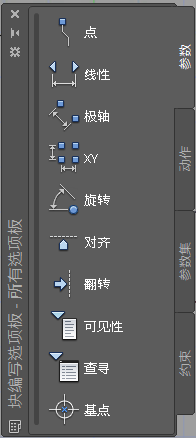

   『参数』选项卡

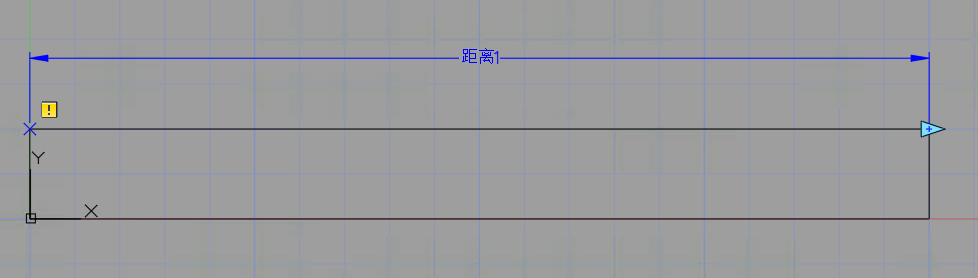

1)点击『参数』选项卡中的『线性』参数,然后点击矩形的先左后右的两个端点,注意设置夹点数为1。如下图所示:


   对矩形添加一个线性参数


看到那个黄色的小感叹号吗?不用管它,后面我们会说它是干嘛的。

2)选中这个新加的线性参数,按Ctrl+1调出属性面板。

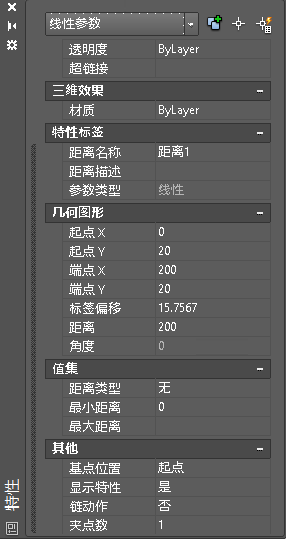

   注意『值集』和『其他』

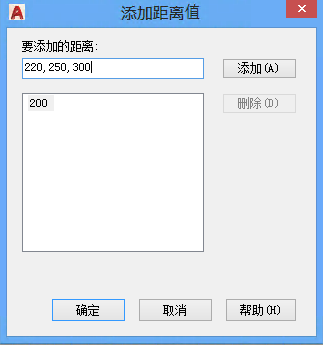

在『值集』中可以设置『距离1』的可改变值(如果不设置就是自由改变),这里我们用『列表』方式添加值『220/250/300』。另外,如果在1)中忘了设置夹点的数目,也可以在属性面板中调整『夹点数』。


3)添加完夹点后,点击『块编写选项板』的『动作』选项卡,然后选一个匹配的动作。好了,(无奖)问题来了:如果在AutoCAD中,要把一个矩形拉长,应该用什么命令最快?答案是:拉伸(Stretch)。所以这里要拉长矩形自然就要添加一个『拉伸动作』。

4)拉伸动作操作比较麻烦,我们第一次操作,分开来慢慢解释:

  • 首先点击拉伸动作,让我们选择匹配的参数,当然就是刚才的『距离1』咯。
  • 然后是动作关联的参数点,也就是动作的默认方向,点击一下右边的蓝色箭头夹点:

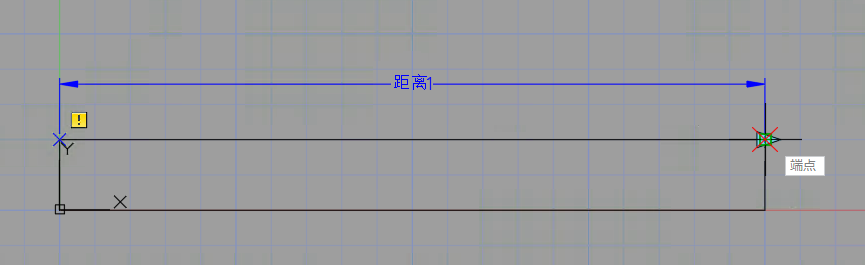

  •    选择有蓝色箭头的夹点

  • 指定拉伸框架:直接在矩形右边拉个框,如下图:

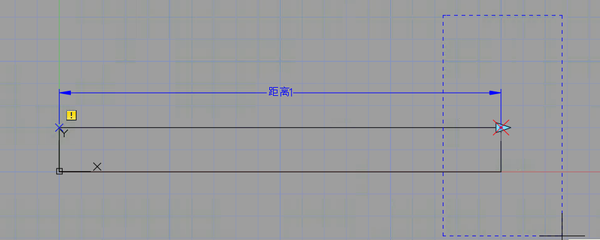

  •    俗称:先拉一个框

  • 最后指定对角点,还是拉个框,注意从左往右选。

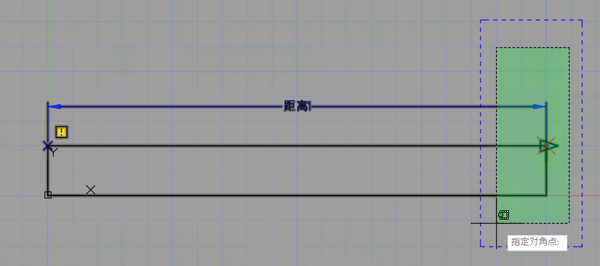

  •    俗称:再拉一个框


当动作添加完了以后,你会发现参数旁边那个黄色的小感叹号就没有了,这说明『参数已经与夹点数相同的动作匹配』。

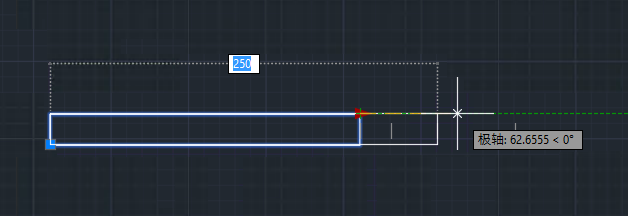

保存完块,回图纸空间……试试拖动你的『金箍棒』吧……
