SolidWorks 2020创建边线法兰教程

修改全屏朗读转Word生成长图


  1. 单击边线法兰
  2. GIFIMG_256
  3. (“钣金”工具栏)。

2.     选择外边线(如图所示)。

GIFIMG_257


3.

4.     如图所示拖动边线法兰,然后单击。

GIFIMG_258


5.

  1. 在 PropertyManager 中:
    1. 在法兰长度下将长度
    2. GIFIMG_259
  2. 设定为 30。
  3. 在法兰位置下选择材料在外
  4. GIFIMG_260
  5. 在法兰位置下选择偏移。
  6. 在法兰位置下,设定等距距离
  7. GIFIMG_261
    1. 为 15。
    2. 在法兰参数下单击编辑法兰轮廓以显示轮廓草图对话框。

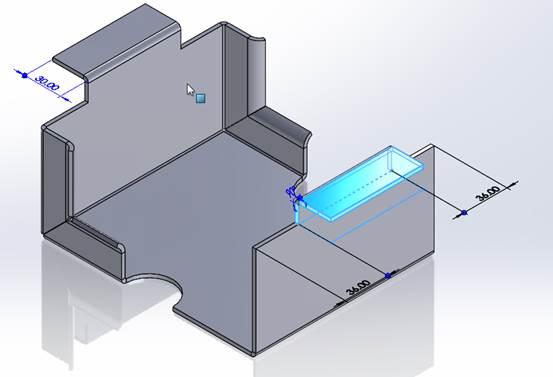

  8. 如图所示,选择沿基体法兰(内边线)的端点,然后20solidworks如何创建边线法兰教程.jpg将之往中央拖动。


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
