光储微电网MATLAB离并网模型搭建

仿真模型由光伏PV及其DC/DC变换器、储能及其双向DC/DC变换器、直流负载、逆变器、交流负载、断路器以及交流主网组成的光储交直流微电网。


   光储交直流电网


运行目标:


储能控制:采用双环控制,并且对SOC进行判断,SOC超过限值时储能退出运行。


光伏采用电导增量法实现最大功率输出。

逆变器并网状态采用恒PQ控制,离网孤岛运行采用恒V/f控制,由并网转为孤岛运行。

运行条件及工作模式:

运行条件:

运行条件:直流母线额定电压为750V,负载为10欧,额定功率为56kW,交流负载为15kW。光伏始终运动于最大功率输出状态,光照强度为1000W/m2,输出功率为70kW,储能根据母线电压进行输出,交流主网电压为380V。

①0.5s之前断路器合上,处于并网运行状态,恒功率为17kW。

② 0.5s之后断路器断开,处于孤岛运行状态,需要交流侧电压、频率满足条件


仿真结果:

1.光伏维持在最大功率输出。

2.储能根据母线电压实现直流母线电压控制。

3.母线电压维持在750V附近。

4.逆变器实现并网向离网的变换。

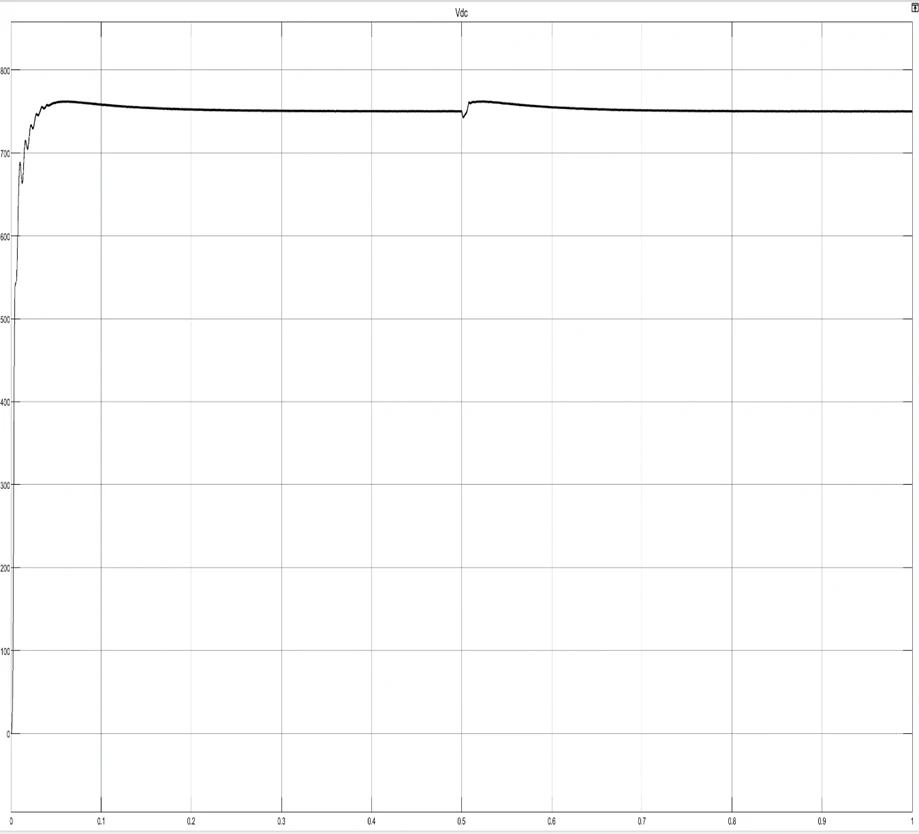

   直流母线电压

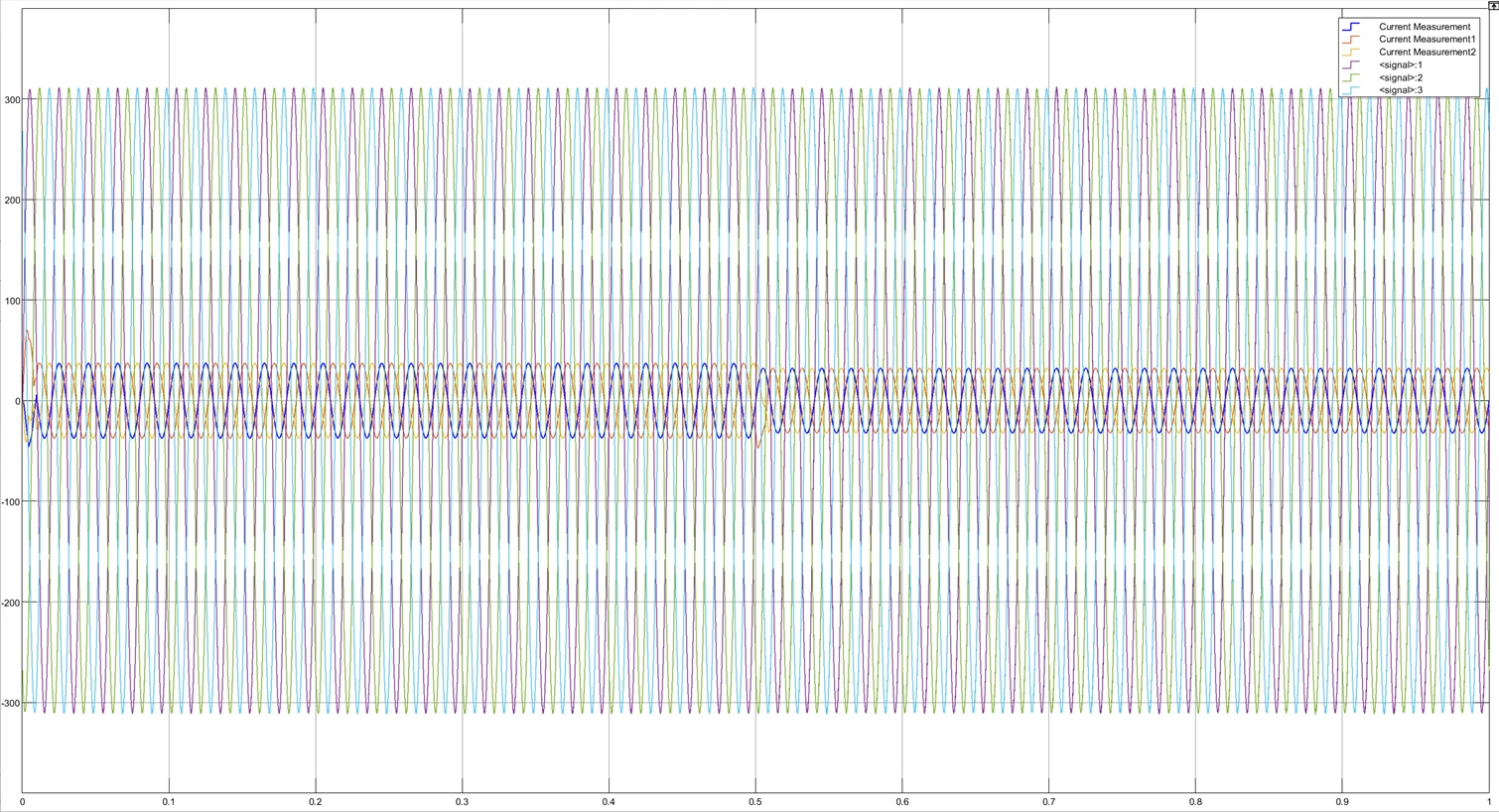

   交流侧电流电压

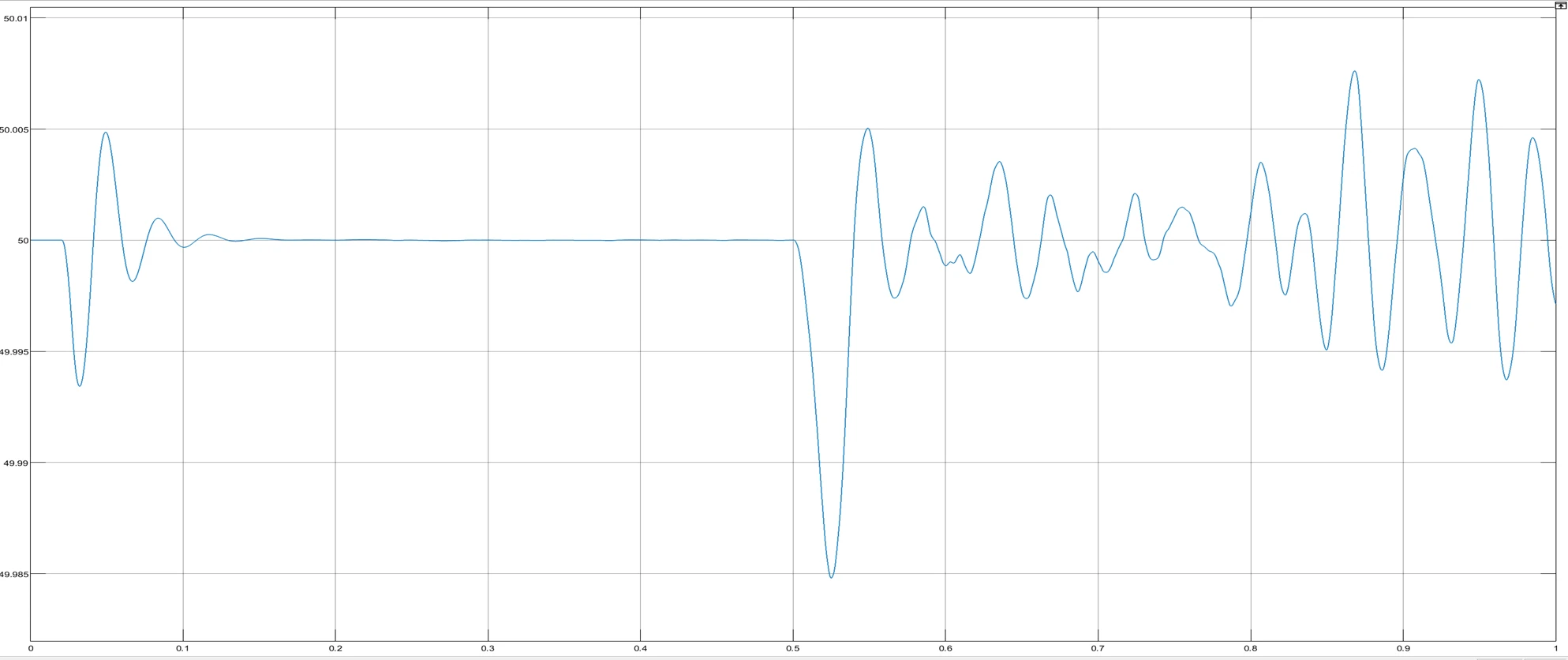

   频率
