Mastercam 2021新功能一览,不容错过!


Mastercam 2021 来了!它有哪些新功能?快来看看吧!


近期,CNC Software正式发布了 Mastercam 2021。新版本通过更快、更简单的编程方式,对高效率加工、安全性等方面进行了改进,提高了加工生产率,降低了生产成本。今天就跟大家来详细说说Mastercam 2021中,又有了哪些新增的功能及亮点。

01

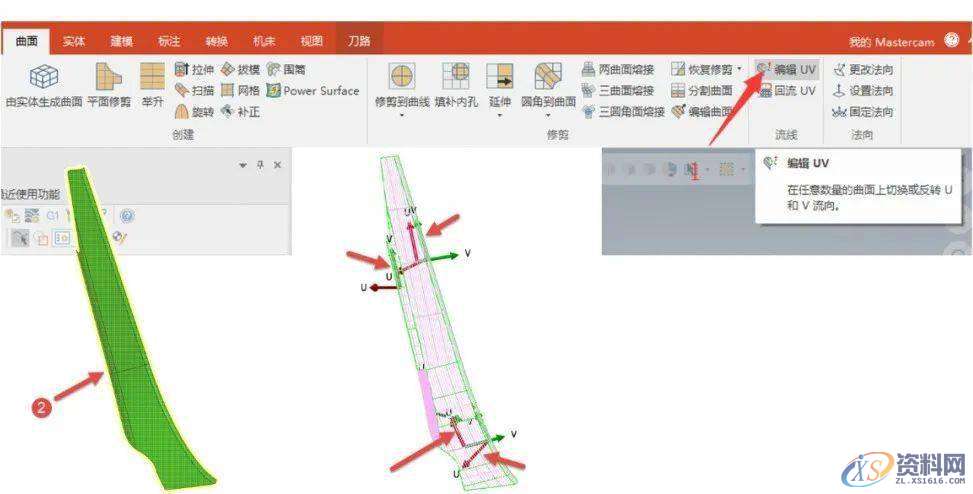

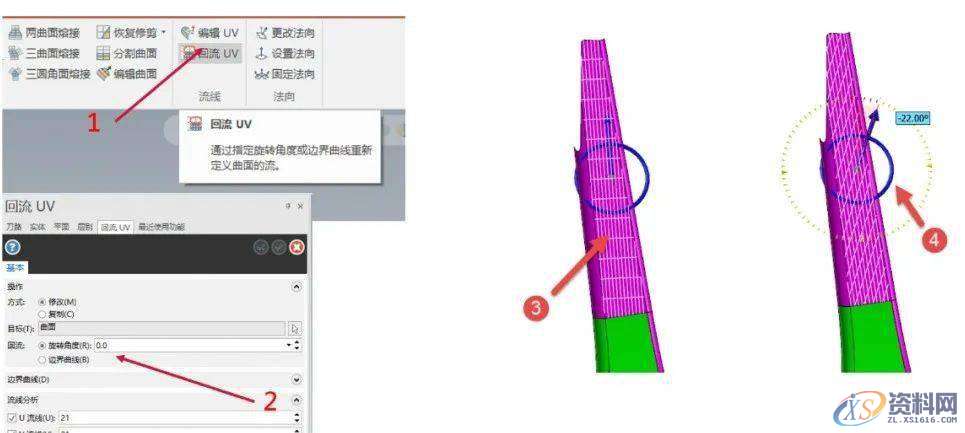

重新定义曲面流向

回流 UV支持通过指定旋转角度或新的边界曲线来重新定义曲面流向。


02

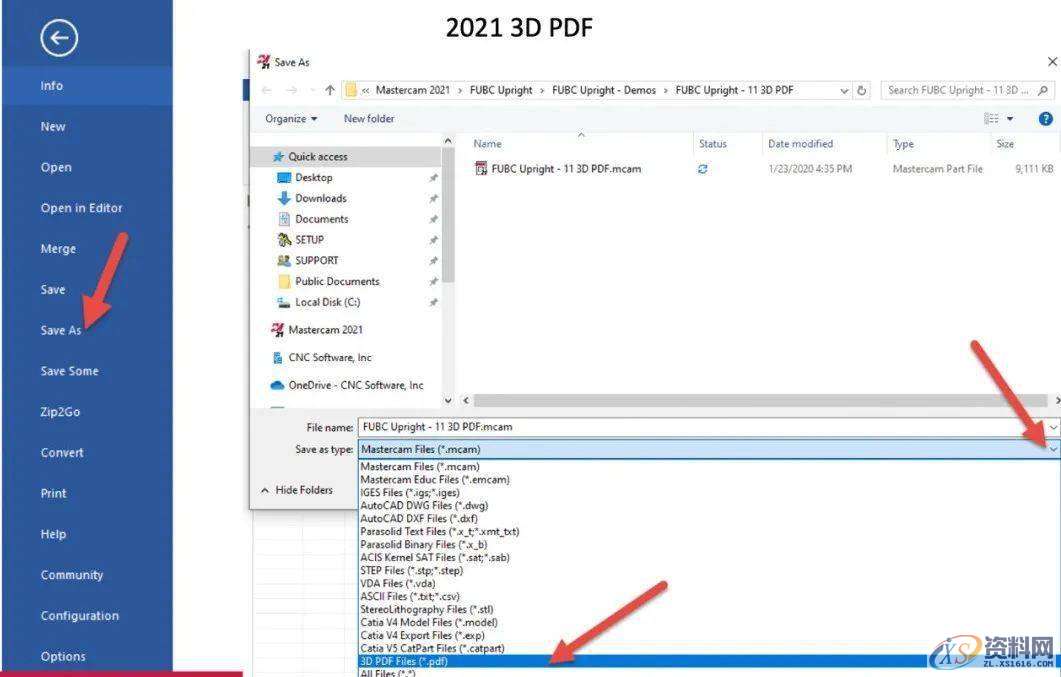

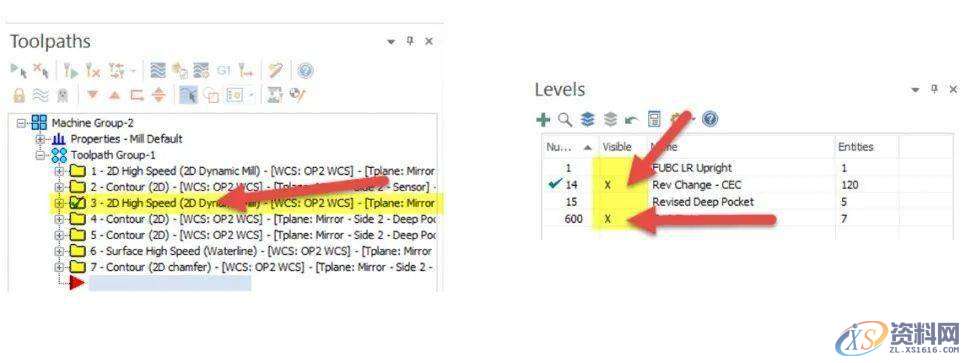

将文件保存为3D pdf格式


Mastercam2021支持将当前可见的实体和刀路保存为3D PDF格式——嵌入式三维模型的动态显示。

03

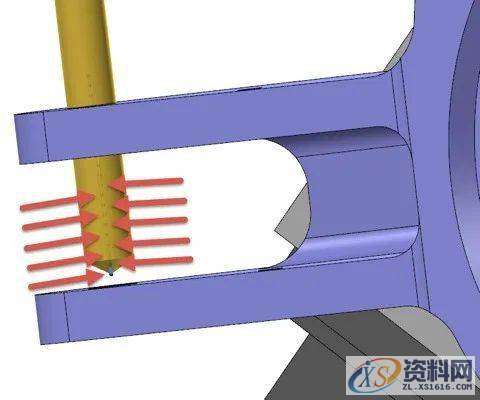

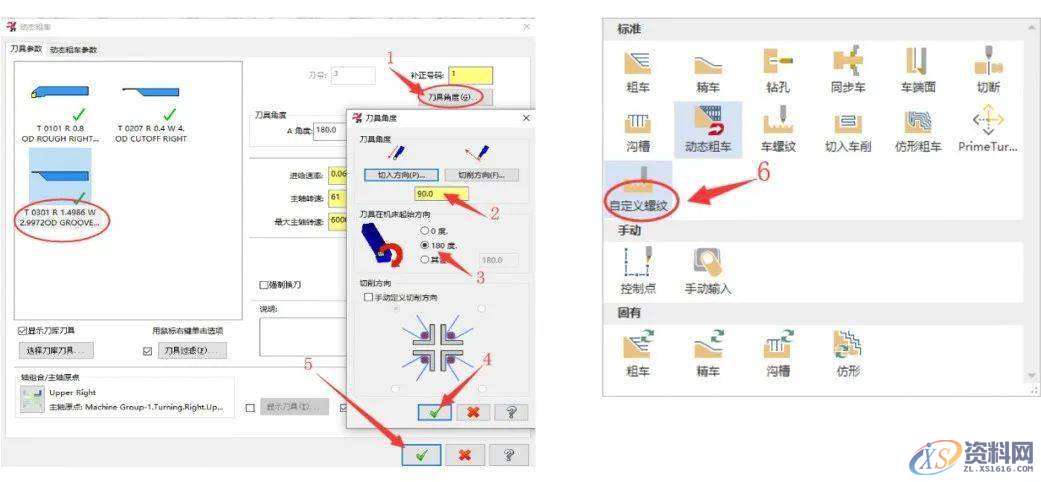

支持加工自定义的螺纹

Mastercam 2021 引入了一个新的刀路,即自定义螺纹,支持自定义轮廓形式,如圆牙形、美制偏梯形、方形和梯形。


04

支持筒夹卡盘与筒夹

Mastercam 2021 中的车铣复合模块支持卡盘和筒夹式卡盘实体导入作为单独的部件类型。这极大地扩大了车铣复合支持的机床范围。


05

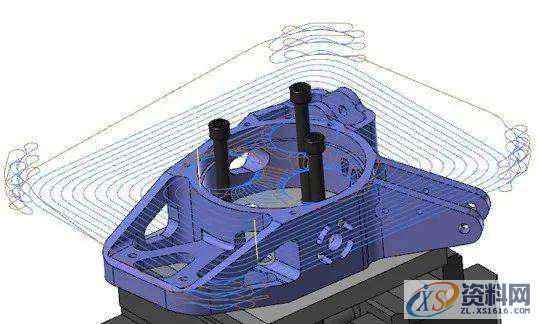

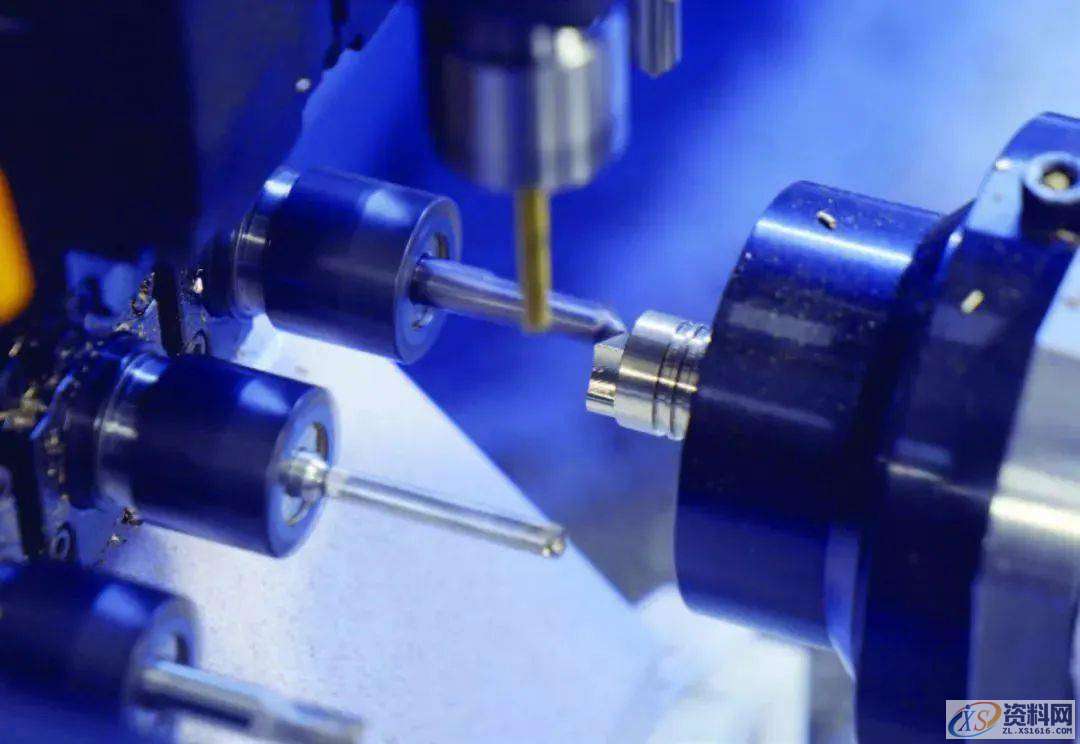

瑞士走心机加工的解决方案

Mastercam为当今各种顶级瑞士走心机提供解决方案,包括Star(日本斯大)、Citizen(日本西铁城)、 Tsugami(日本津止),Swistek(美国Swistek), Hanwha(韩华韩华), Ganesh (美国Ganesh), DMG MORI(德马吉森精机), Nexturn(韩国Nexturn)等。


06

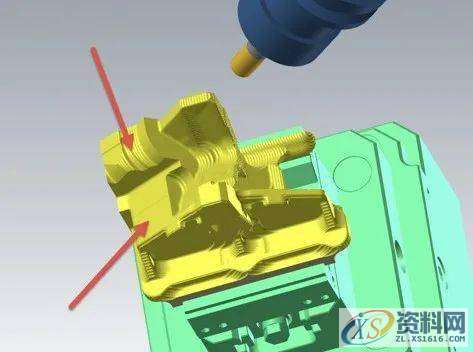

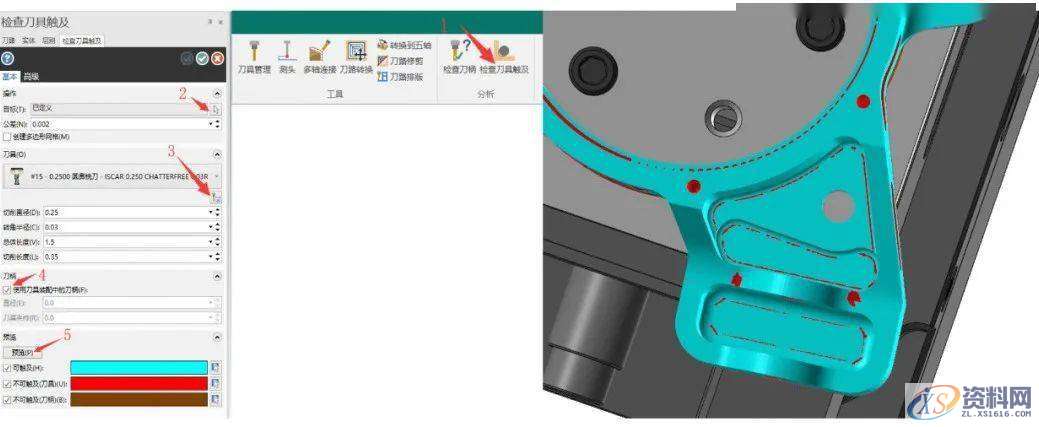

根据模型的几何形状检查刀具和刀柄

Mastercam 2021 支持检查刀具加工的触及范围,可以查看刀具可加工触及地方、不能加工触及的地方。然后根据所选的预览选项对所选的几何体进行着色。


07

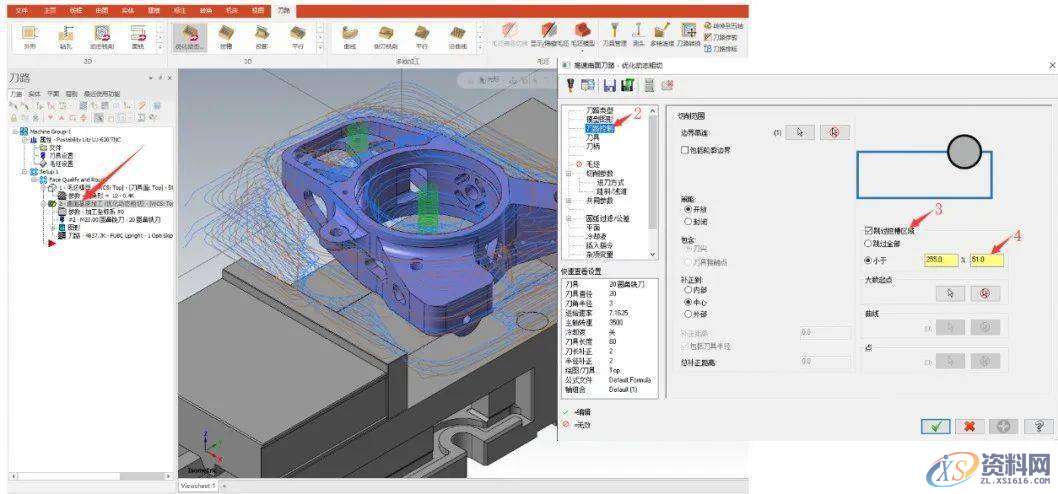

基于刀具直径的“跳过小于槽”选项

“跳过小于槽”选项可用于 2D 动态铣削。对于动态铣选项,可以选择跳过所有槽。


08

自定义多段式钻孔循环

高级钻削是一种可定制的多段钻孔循环,适用于点钻、深孔钻削、和背面钻孔。


09

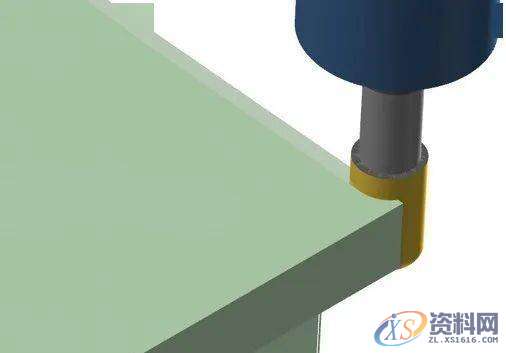

加工倒角孔的新方法

Mastercam 2021采用了新的刀路--倒角钻。通过使用带刀尖角度的刀具,倒角钻刀具路径根据所需的倒角宽度或倒角宽度计算出正确的深度后,对孔进行倒角加工。



10

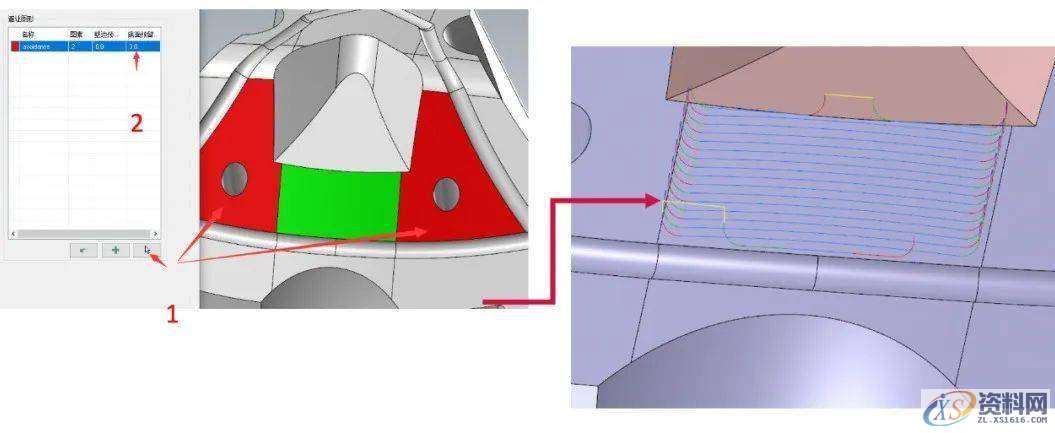

动态铣削刀具路径的角落预加工

Mastercam 2021 在动态铣刀路中添加了一个新页面,即边角预处理。使用此选项在加工之前,在选定加工区域的任何角上剩下的部分设置加工参数。


11

曲面熔接增强

Mastercam 2021 支持创建等距的步距。3D 选项位于“项目”下拉菜单中的“切削参数”页面。选中后,Mastercam 将会创建保持 3D 等距的步距,添加在陡峭的区域切削。


12

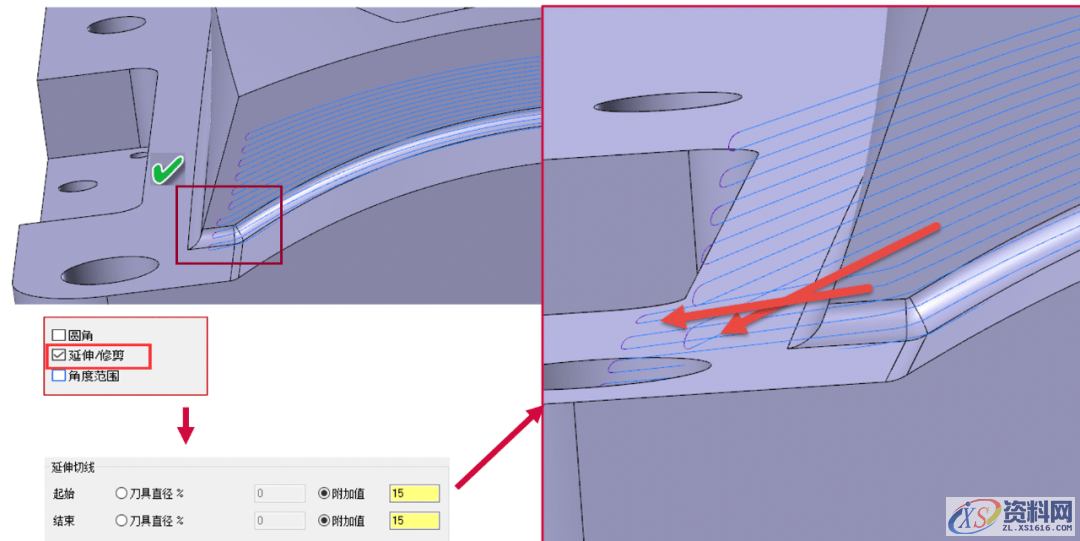

增强切入切出和应用过渡功能

3D 高速刀路的共同参数页面包括两个新的选项:应用过渡和延伸。


13

全新 3+2 自动粗切刀路

全新的 3+2 自动粗切刀路可自动生成多个三轴刀路,通过分析模型和毛坯,然后创建一个粗加工的刀路。


智能未来,未来已来
东莞潇洒职业培训学校开设课程有:高升专、专升本学历提升、全日制中职学校学位、积分入户、数控编程培训、塑胶模具设计培训,压铸模具设计培训、冲压模具设计培训,精雕、ZBrush圆雕培训、Solidworks产品设计培训、pro/E产品设计培训、AutoformR7工艺分析培训,非标自动化设计、PLC编程、CNC电脑锣操机、文职培训、电商培训、平面设计等培训、电商培训,潇洒职业培训学校线下、线上等网络学习方式,随到随学,上班学习两不误,欢迎免费试学!


14

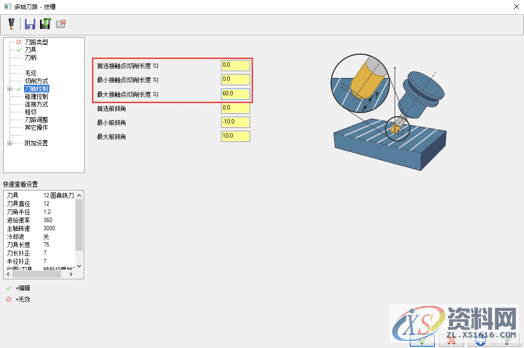

多轴挖槽

多轴粗切刀路在 Mastercam 2021 中也得到了增强,并重命名为“多轴挖槽”,其中包括“粗切”,“壁边精修”和“底面精修”选项。



为渐变和平行刀路延伸边缘曲线

Mastercam 2021 在渐变刀路中增加了“延伸边缘曲线”选项,以便得到更好的切削效果。该选项支持在无需绘制辅助图形的情况下就能创建一个不同的刀路。
