Mastercam 2022正式版功能介绍

Mastercam 2022 于 2021 年 6 月正式发布。Mastercam 2022 的更新旨在进一步提升用户的生产力，减少生产成本。Mastercam 2022 中对软件的工作流程和操作方式进行了优化，更快的图形编辑、更方便的串连选择方式，使编程工程师的工作变的更轻松；更智能的多轴编程方式，更精细的 3D 刀路控制，帮助工厂进一步提升切削速度，缩短加工时间。新增的对三角网格模型的支持，为处理逆向工程模型和增材制造/增减材复合加工奠定了坚实基础。

让我们一起体验更快更强的 Mastercam 2022！

Mastercam 2022 效率工具大集合

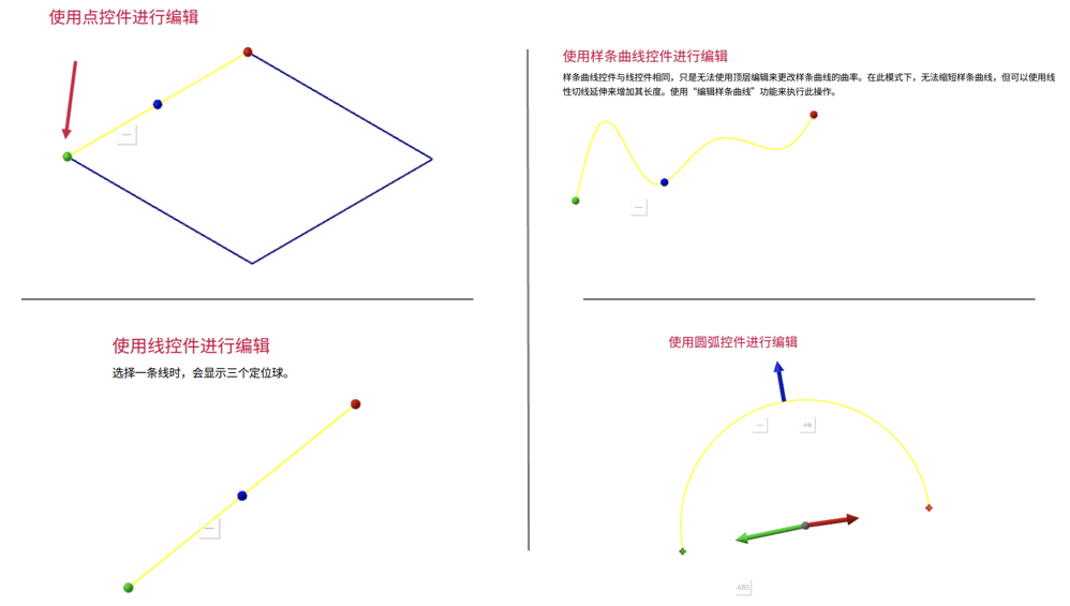

直接编辑线框图素

在以前的版本中，我们需要通过与对话框和屏幕交互，使用“分析”功能来编辑线框图素值和属性。现在在 Mastercam 2022 中，可以直接对线框图形进行编辑，而无需与对话框交互。如果没有其他功能处于活动状态时，我们只要双击线、圆弧、点和样条曲线就可以通过自动弹出的编辑控件直接对图素进行编辑修改。操作非常的方便快捷，大大提高线框图素编辑效率。

更方便的编辑线框图素

支持创建和深度编辑网格图形

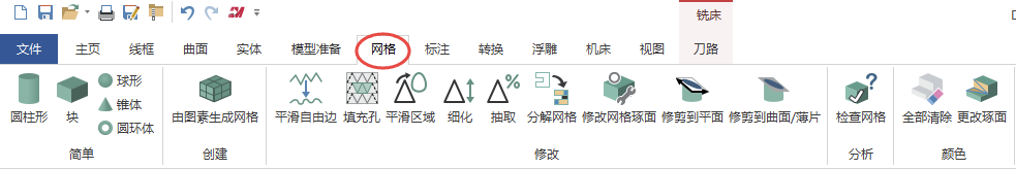

Mastercam 2022 主功能区新增「网格选项卡」，所有的基本功能都可以快速创建或编辑网格。特别是通过逆向工程扫描得到的图形数据，经常会遇到网格面缺失、洞或孔不完整，我们现在就可以直接基于网格模型进行优化编辑。

新增一整套网格模型编辑工具

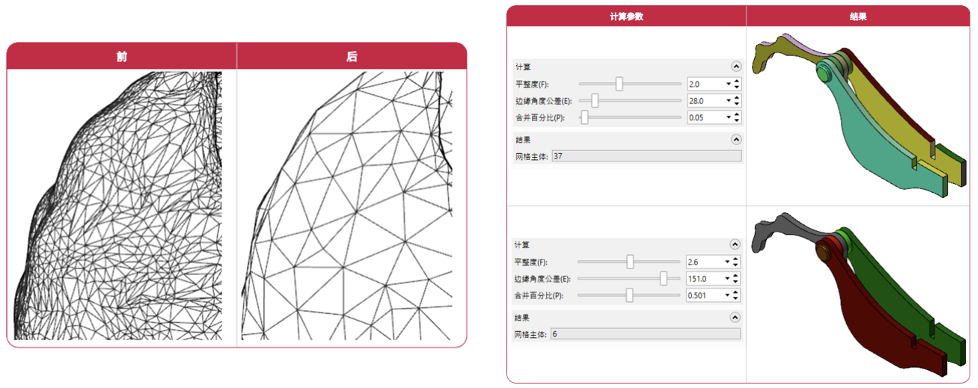

我们可以使用细化网格主体功能，通过向密集区域添加更多的数据点（琢面），并在次密集区域中减少琢面来改善用于 3D 打印的网格模型。还可以通过优化调整琢面大小和边缘，以获得想要的结果。其次还有简化网格主体、平滑网格区域等功能都可以帮助我们提高网格模型处理能力。

实现对网格模型进行优化

视频：

革命性的串连方式

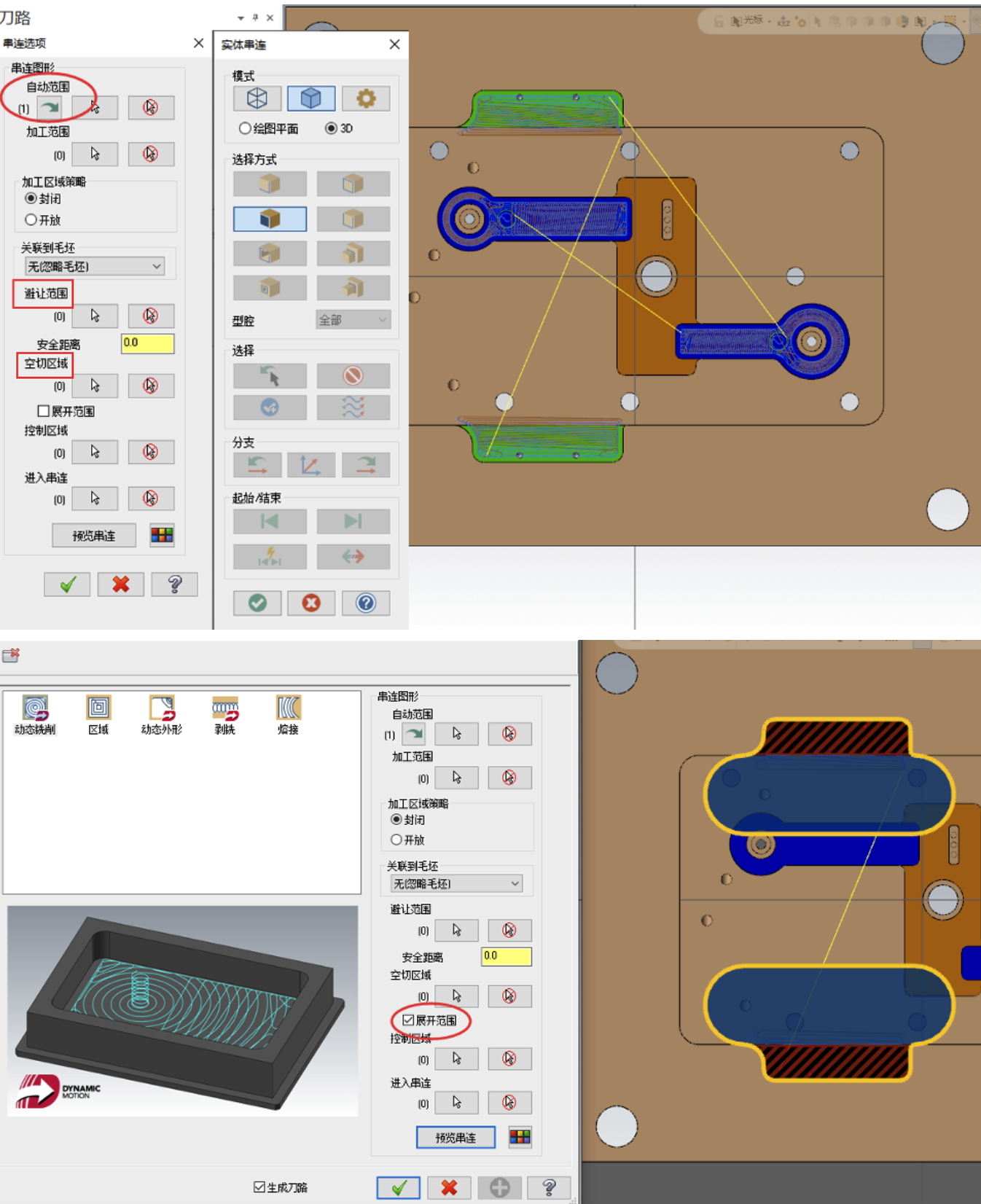

Mastercam 2022 的 2D 高速刀路串连选项新增「自动范围」串连方式，软件会智能识别选取图形的加工范围、避让范围以及空切区域，大大简化串连图形操作提高编程加工效率。此外避让范围新增「安全距离」、空切区域新增「展开范围」扩展选项，让刀路优化方便快捷。

串连操作变得更简单直观

视频：

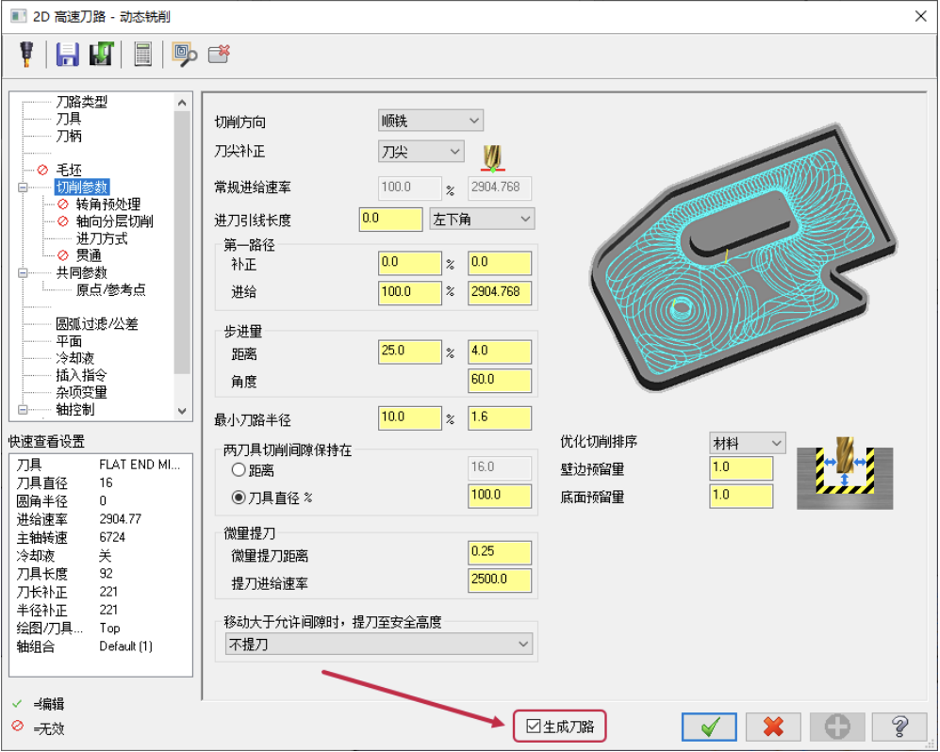

完成刀路设置直接得到刀路

Mastercam 2022 新版刀路界面新增「生成刀路」选项，当我们在创建或编辑刀路时，默认勾选「生成刀路」选项，当结束当前刀路操作时软件会自动计算并生成刀路。因此可以帮助我们节省一些单击操作次数提高编程加工效率。

结束刀路参数设置之后自动生成刀路

在曲面精加工中减少提刀，避免接刀痕

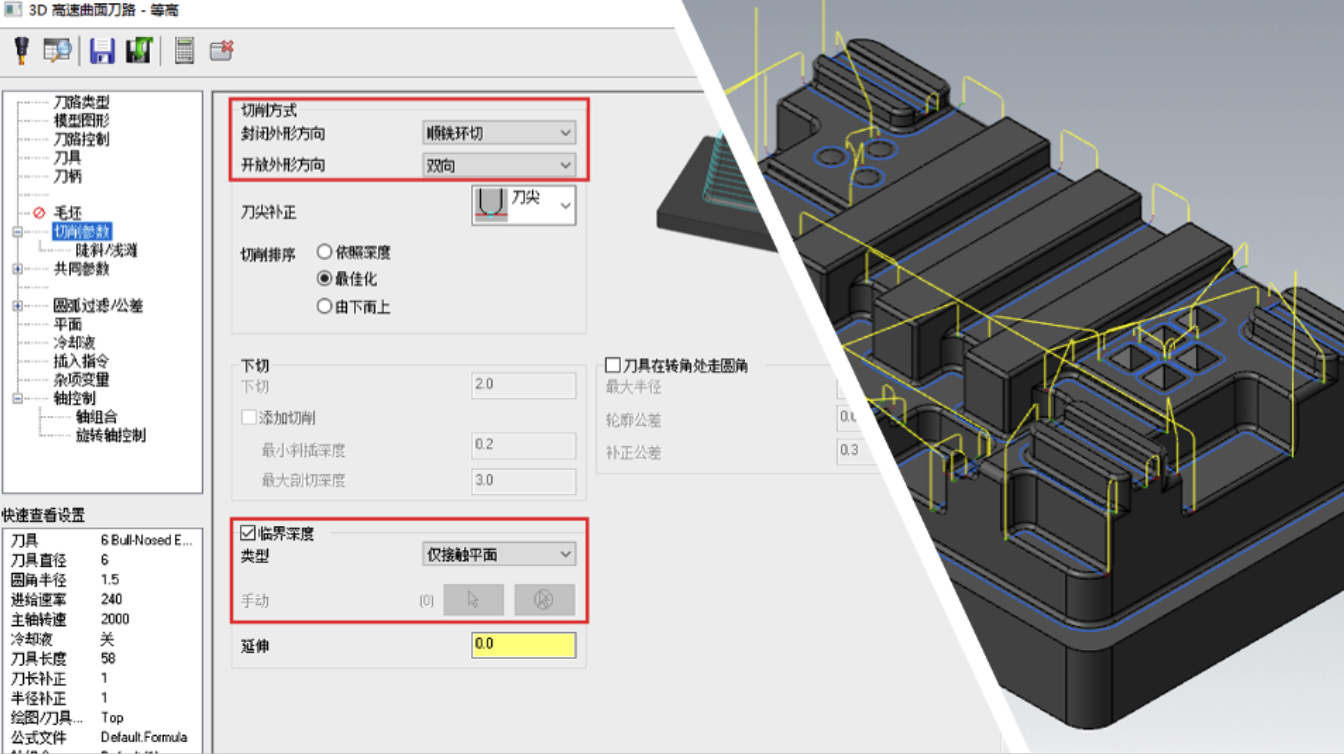

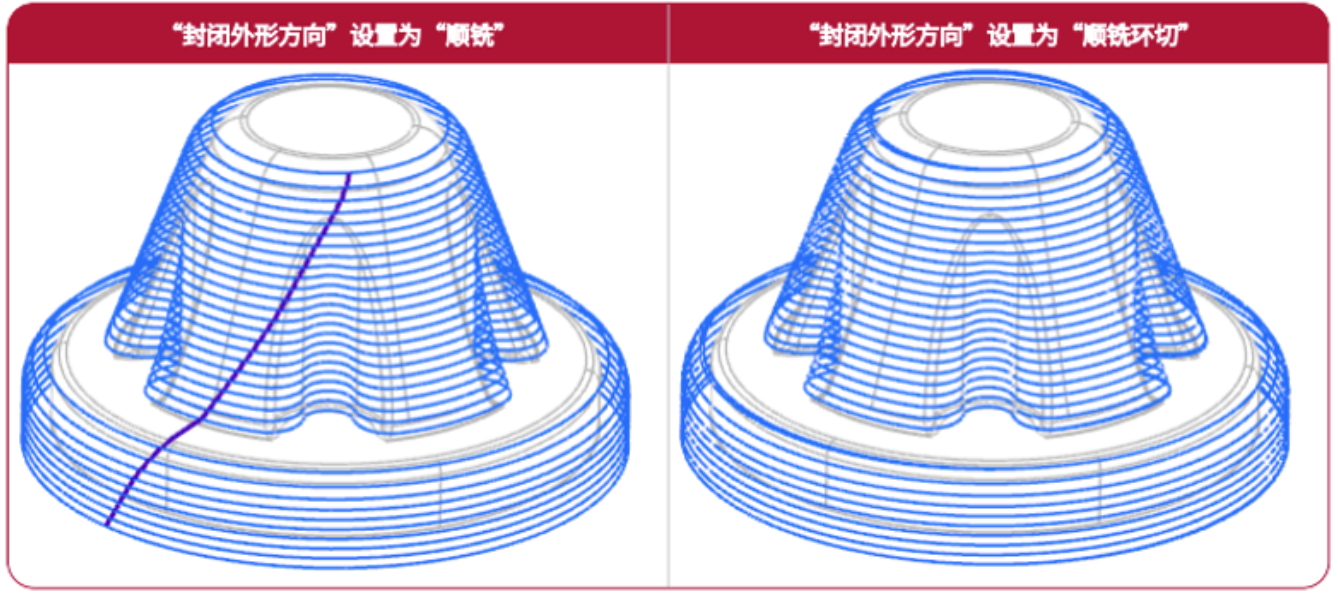

Mastercam 2022 3D高速-等高切削参数界面将原来的切削方式进行优化增强，我们现在可以创建有效的切削运动。新的切削方式: 封闭外形方向：顺铣、逆铣、顺铣环切、逆铣环切（四种）/ 开放外形方向：单向、双向（两种）。

这些新的切削方向可以让曲面精修干净简洁，减少加工移动和提刀。

环切有助于避免由于步进移动而在零件上产生接刀痕

通过新的「临界深度」设置加工的平面区域类型，进一步优化刀路。以满足各种不同的复杂加工应用场景，提高编程加工效率。

视频：

优化 3D 刀路间的连接方式

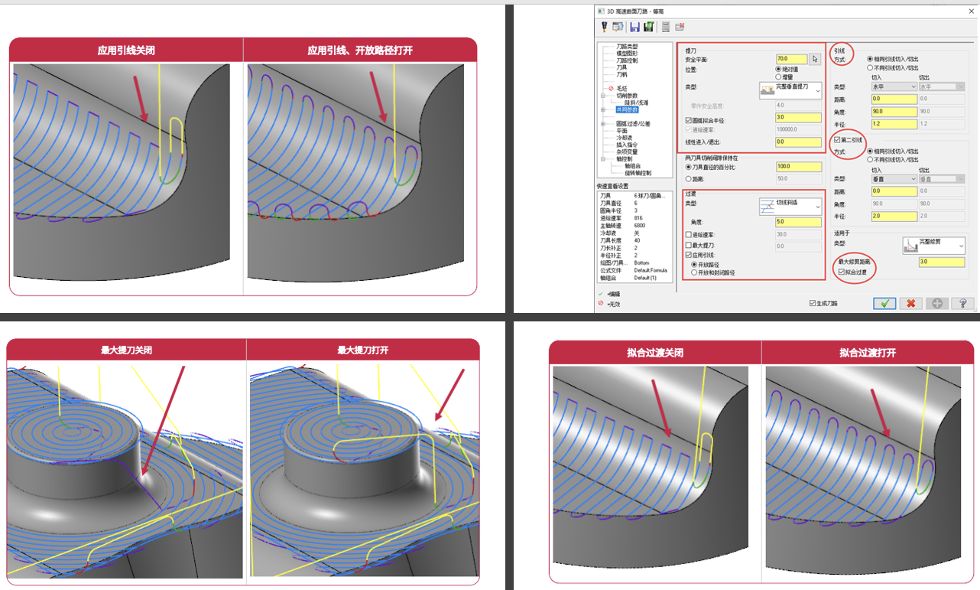

Mastercam 2022 3D 高速刀路（优化动态粗切和区域粗切除外）共同参数界面已重新设计，并新增多个选项让刀路连接强大灵活。新的应用引线选项可以将引线添加到过渡动作中，比如可以将垂直圆弧进刀/退刀动用添加到刀路中，让刀路连接平滑光顺。

调整刀路间的拟合过渡

视频：

自动完成孔加工刀路间的连接和碰撞检查

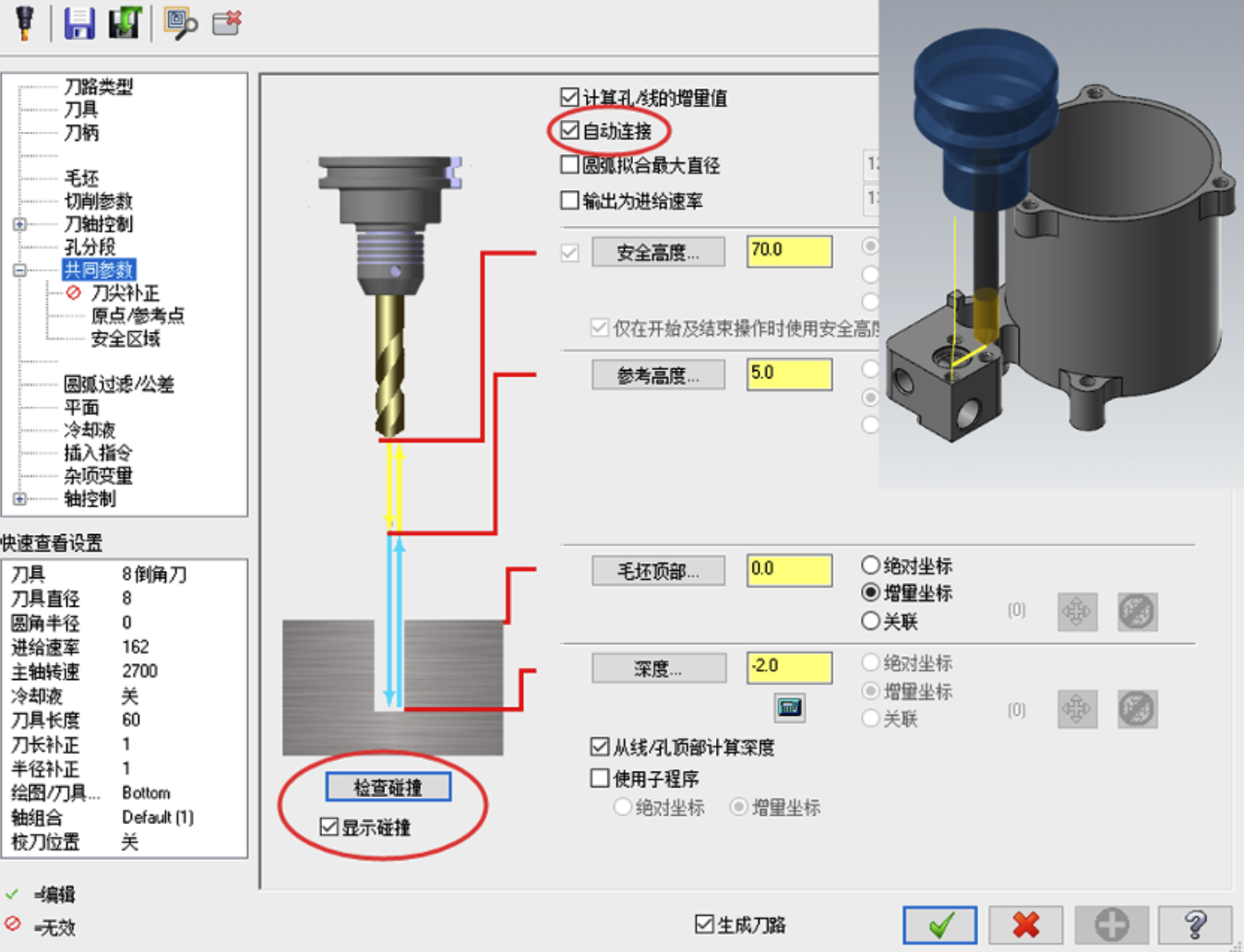

Mastercam 2022 在孔加工刀路共同参数界面新增「检查碰撞」选项，它可以帮助我们快速检查刀柄干涉优化刀具加持长度。新增「自动连接」选项，它可以根据我们选定的避让图形自动创建刀路间安全的连接移动，规避潜在的碰撞风险。

新增「检查碰撞」及「自动连接」，更快更安全地进行孔加工编程

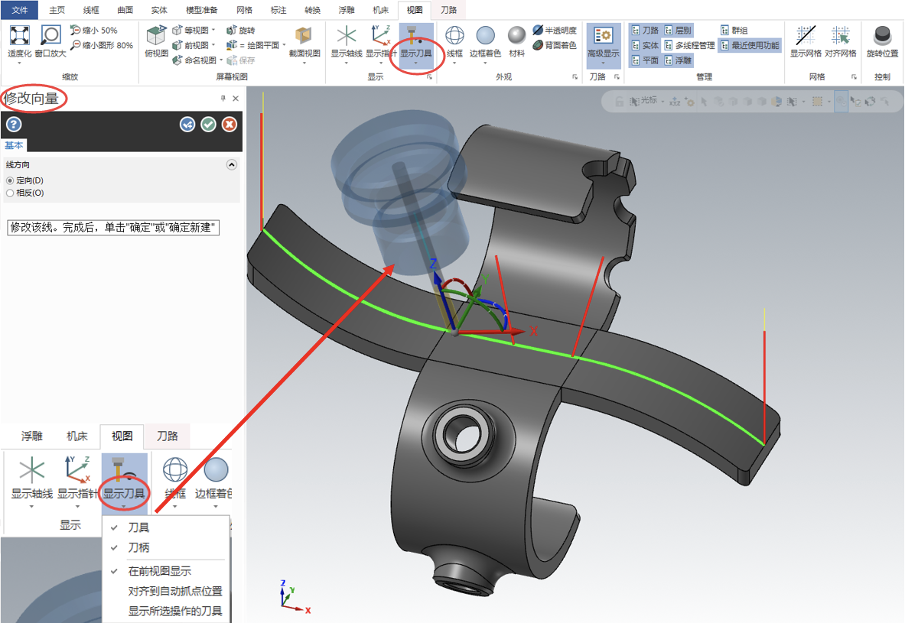

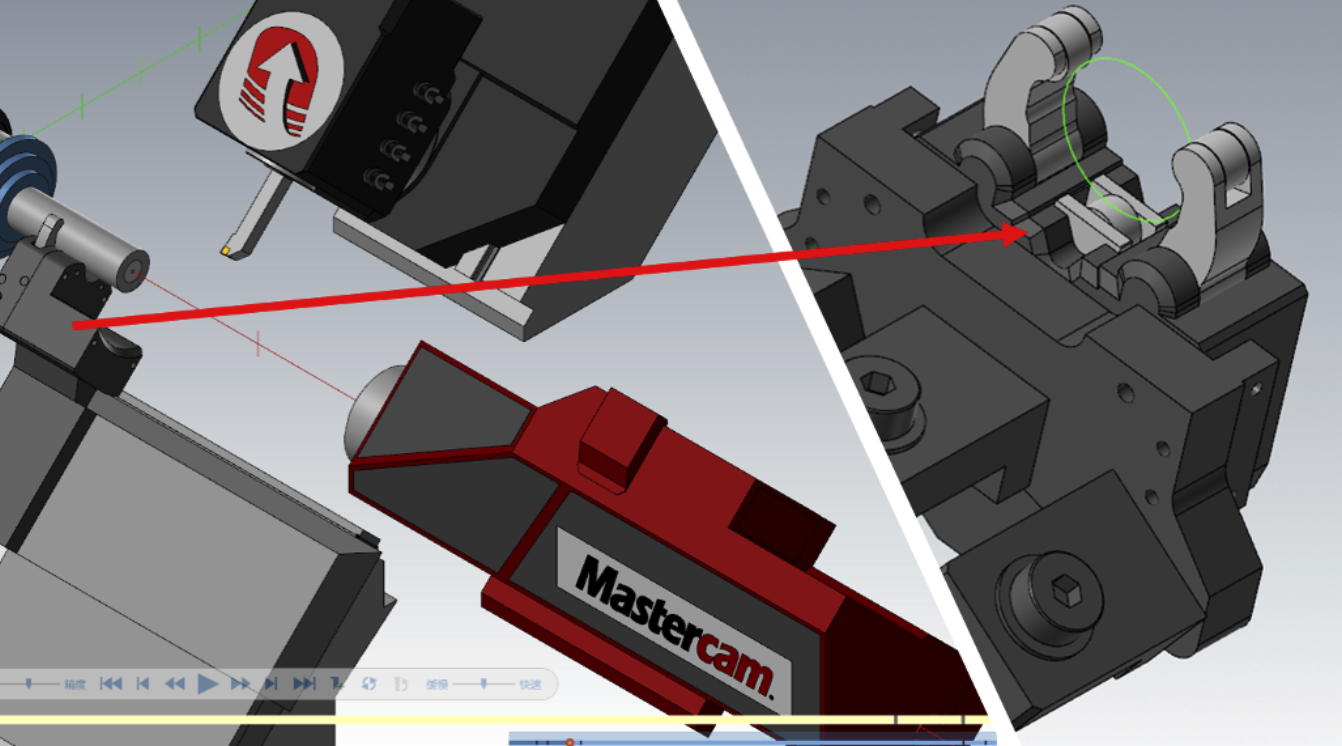

智能调整刀具伸出长度

一键调整实体孔定位和方向

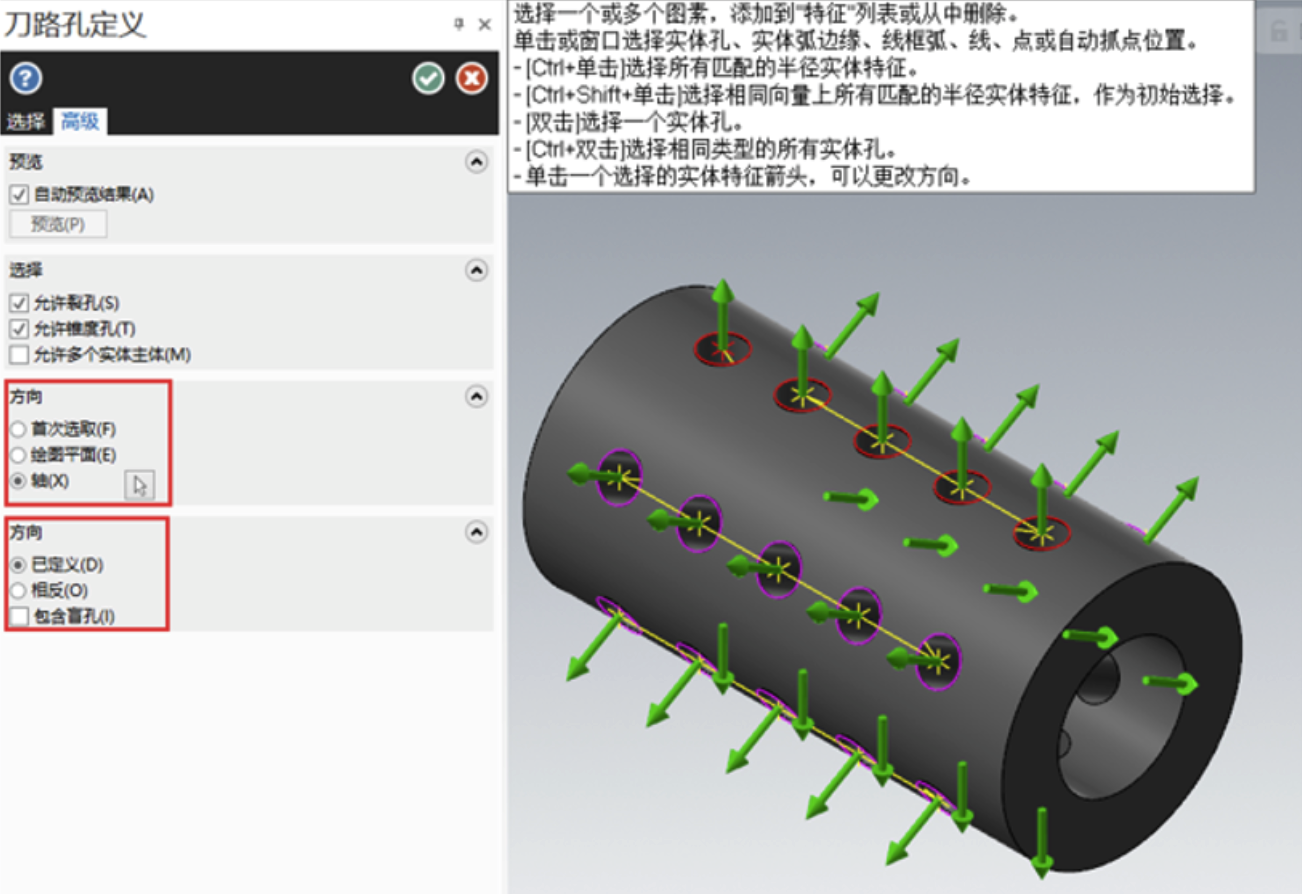

Mastercam 2022 刀路孔定义功能面板中“高级”选项卡界面新增「定位」和「方向」选项，您可以通过更改定位方式和方向快速调整绿色箭头方向提高孔轴对齐的效率。这对于轴类零件处理圆柱面上多个孔加工时特别有用。

快速调整绿色箭头方向提高孔轴对齐的效率

视频：

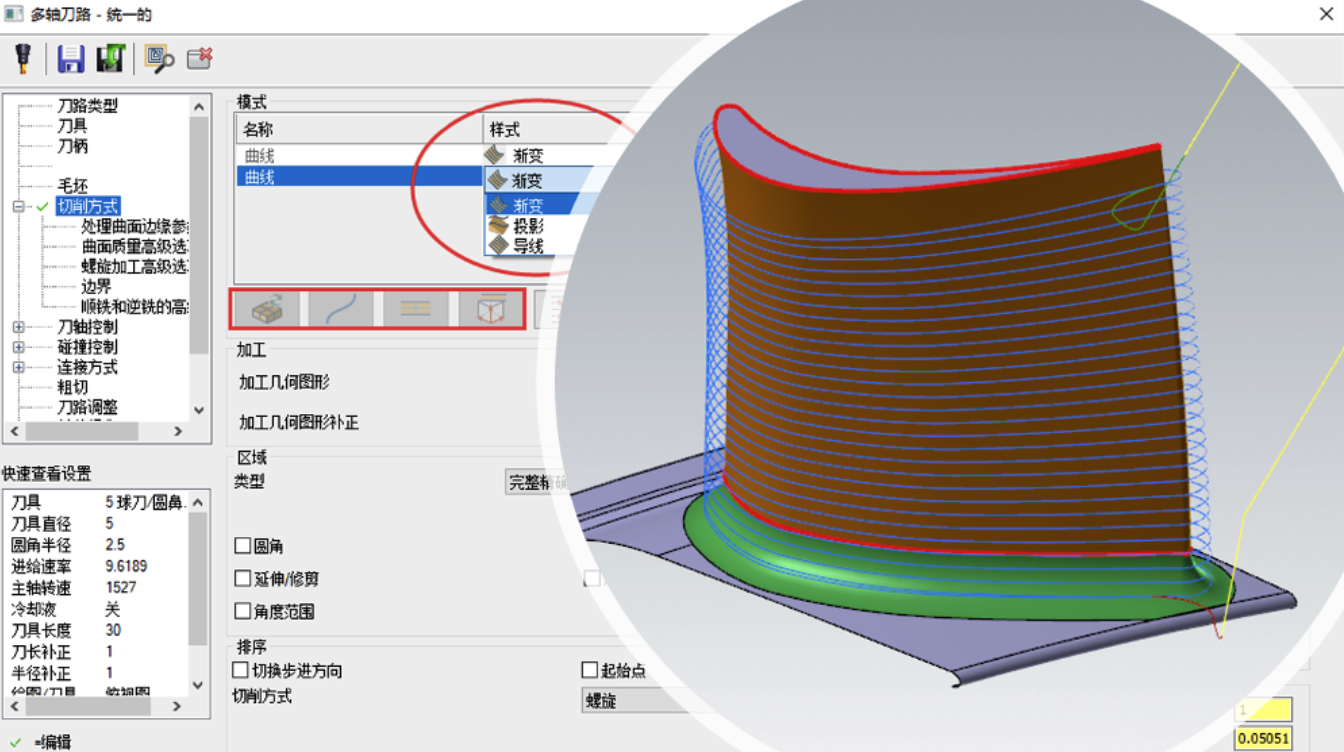

在同一个策略中进行五轴编程

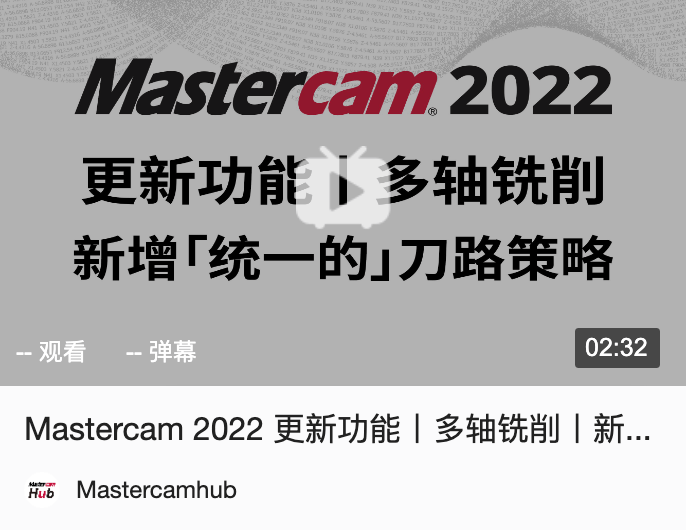

Mastercam 2022 新增多轴「统一的」刀路策略，新的界面提供四种驱动模式选择（自动、曲线、曲面和平面），加工样式有流线、平行、渐变以及投影等。新的刀路策略可以实现不同的刀路样式切换，以满足各种不同的加工应用需求。另外曲线、曲面和平面模式与之前使用过的多轴平行或多轴渐变等刀路界面非常相似，可以降低用户学习难度。同时还可以提高刀路调整及优化的效率。
