1、 在画网格之前，可以现在三维软件里面画好外场网格，然后倒入到icem中，采用igs和stp格式导入时，会产生破面等问题。一定要把几何外形修补好，否则在生成网格时会产生各种问题。
2、 在生成六面体棱柱附面层网格时，会出现附面层生长方向错误，这有可能是由于采用igs导入时导致曲面法向量反向。可以在在Repair Geometry下看到了面法矢量的图标Modify surface normals，进入之后选择可能的曲面，并应用，调整曲面法向量方向。注意在调整的时候注意相关的曲面法向量问题。
3、 由于模型曲面法向量反向，无法生成附面层网格，但是可以生成面网格，状态栏会提示：cheaking the direction of input pri** mesh.
4、 导入模型后，可以删除Geometry下面的所有point和curve，然后用geometry--repair geometry--- 下面第一个拓扑按钮重新拓扑生成所需的point和curve。拓扑完成后需要检查几何有无黄线，geometry--repair geometry--- 下面第2个按钮，如果有黄线窗口会提醒“* curve”，如果有的话需要进行模型修正，直到检查提醒为“0curve”为止。
5、 在需要特殊外形加密的地方，在绘制几何模型时就要考虑到，比如在机翼前缘，则在绘图时切个机翼曲面，使机翼前缘单独为一个面。Mesh--surface mesh setup下面可以选择“mesh method”,autoblock.在使用该命令时，一般要配合着curve mesh setup 命令使用，布置合适的节点，才能再适合的位置加密网格。
6、 自下而上生成非结构体网格。体网格划分原理，先生成面网格，然后在面网格的基础上（注意面网格生成的不同方法，patch independent和patch dependent。一般使用后者，可以根据面的轮廓线生成网格，前者不严格按照轮廓线。所以当模型的曲面修补不好时，会出现，利用前者可以生成面网格，后者不可以），长出附面层网格（pri**，长附面层网格的时候，要在mesh--part mesh setup 里面勾选生长附面层网格的part），最后在填充棱柱附面层网格与远场网格之间的空隙。
7、 导入CATIA模型到icem中。Icem--file---import model 选择catia V5格式即可.这种导入方法，几何模型质量较好。导入时，可以选择单位（导入后在icem状态栏右下角有显示）。
8、 part mesh setup 中没有设置的话（也就是默认的0），则默认为global mesh setup中的设置，否则覆盖全局设定中的值。
9、 操作一步就保存一步，可以划分期间的网格分别命名为“name_shell,name_pri**,name_vloume,”等，这样当下一步生成的网格有问题时，可以直接打开上一步保存的网格代替（file-mesh-open mesh ,replace）
10、 遇到体网格生成超出计算域时，注意检查面网格质量，多半是由于面网格的质量不好（面网格畸变或者有缝隙）。对于计算飞机的气动特性，注意要保证机翼后缘的厚度，厚度太薄会导致这个问题（一般后缘厚度预留2个网格厚度）。当面网格无法有效捕捉后缘外形时，可以调整“global mesh parameter-ignore size”中的值，使其小于所需要捕捉的特征尺寸。
11、 part中出现ORFN时，目前 没发现有什么大问题。出现ORFN，代表着有区域不在几何里（比如参照线，或者那些显示为绿色的线）（https://www.cfd-online.com/Forums/cfx/20956-what-does-part-orfn-icem-5-1-mean.html）
12、 当网格出现问题时，以半模平尾算例为例，对称面上的网格长到了尾翼后缘内部，可以利用调整节点进行修改。mesh右击勾选 dot node.然后edit mesh-----move nodes------interactive，选择要调整的节点，劲量趋向于正三角形，调整时，注意不断查看网格质量。
13、 在生成翼身组合体的网格时，出现过机翼前缘网格生成失败的情况，分析网格发现是机翼前缘的网格节点在翼身结合处与机身的网格节点保持了连续性，没有与机翼的线网格结合。分析原因可能是勾选了“global mesh setup--respect line element”,取消勾选后再生成，机翼前缘的网格生成成功。
14、 生成附面层网格时，第一层网格的高度需要利用（https://geolab.larc.nasa.gov/APPS/YPlus/）网站进行计算。
15、 如果在拓扑时出现黄色线段，建议勾选single curve cleanup选项。或者可以利用修建功能进行模型修正。

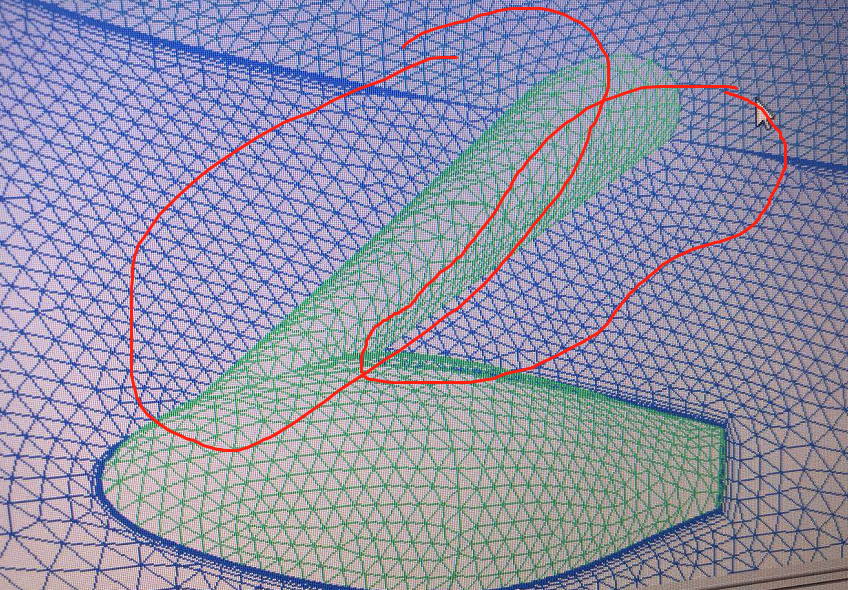

16、 遇到网格与曲面不贴合的情况（如下图）：
一般有如下几个解决方案：1、 删除不合格的网格后，在try hard 里面，将数值调为3后选中曲面重新生成；2、分析可能是几何曲面有问题，删除原有曲面后，用边线重新生成曲面，然后再重新生成网格。如果还是不行，建议利用geometry----create curve--project cruve on surface命令将曲线投影到曲面上试试。

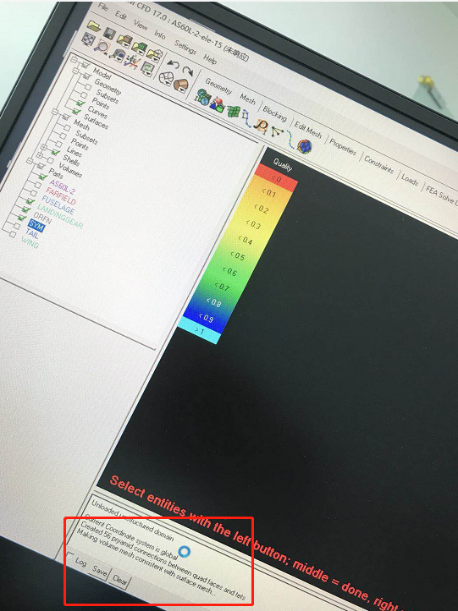

17、 起落架的边界层生成时出现如下的情况，此时检查附面层网格的质量，没有任何问题。网格切片检查时发现边线处的附面层网格生成失败，如果此时生成体网格，那么生成体网格的时候就会提示“make volume mesh consistent with surface mesh ”并卡死软件。

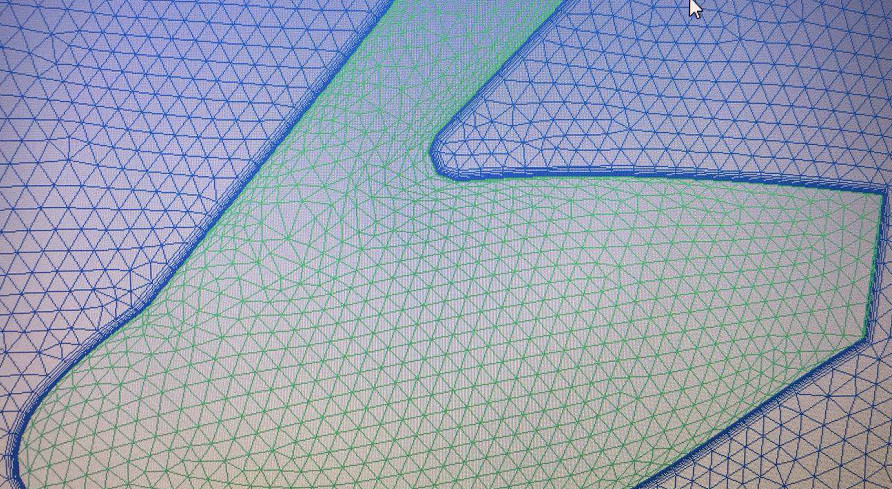

分析原因：1分析原因可能是某处几何的曲面方向有问题，同时考虑到附面层的生成有问题，所以怀疑是起落架的曲面有问题。故删除起落架曲面，并重新构建曲面，此时起落架处的附面层网格有所改善，如下图：

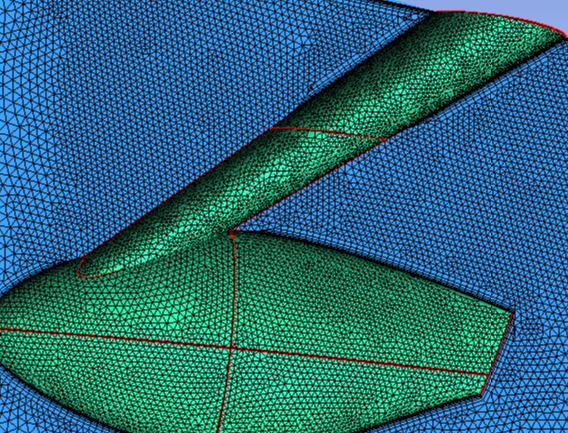

但是此时生成体网格的时候，体网格会出现爆炸的情况，如下图：
怀疑肯定与附面层网格生成不好有关。
此时通过如下两种方式可以解决这个问题：
1、 缩小网格尺寸，以上与附面层有关的面网格最大尺寸限制在8，尝试缩小到2或者4的时候，体网格生成成功；
2、 先利用octree法生成体网格，然后再生成附面层网格。

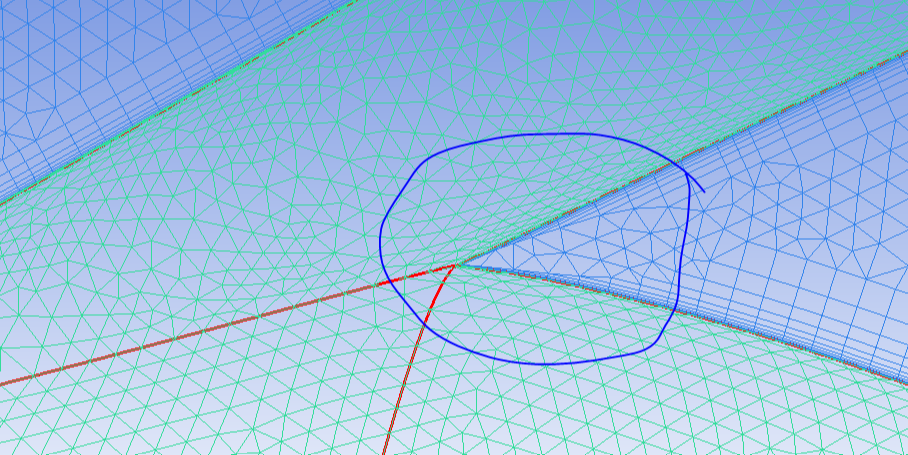

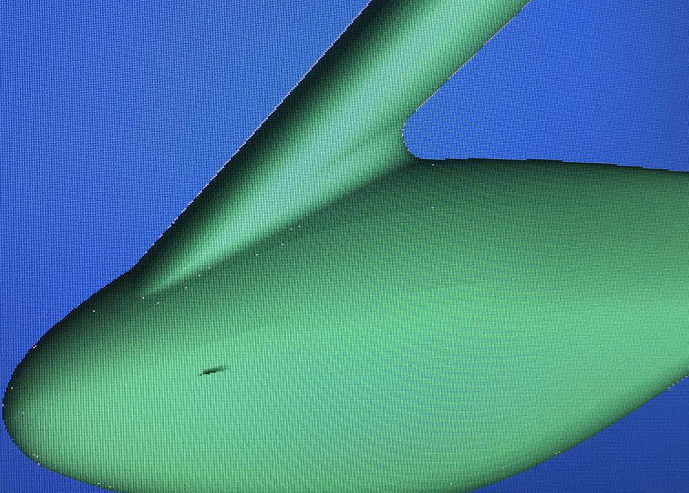

以上两种网格的质量未经过验证，且第一种方案的网格数量巨大。（缩小尺寸能成功的原因怀疑可能是：减少尺寸后，在这个起落架三线交界的尖角处的附面层扭曲会好很多，因此体网格可能会成功）。在附面层网格中的max pri** angle, max heigh over base, pri** heigh limit factor参数设置后可以改善附面层网格在起落架那边的分布，但是无法解决体网格无法生成的问题。分析模型如果没问题的话，那生成的网格，只是质量的好坏的问题，而不应该无法生成，所以应该是模型的问题，分析起落架在三个面交界处的附面层网格结构极度扭曲，怀疑是尺寸的曲面角度过小导致，尝试将此处的曲面连接处倒圆角后重新生成体网格，网格正常，解决。
