在catia中画一个能看得见的螺纹螺杆

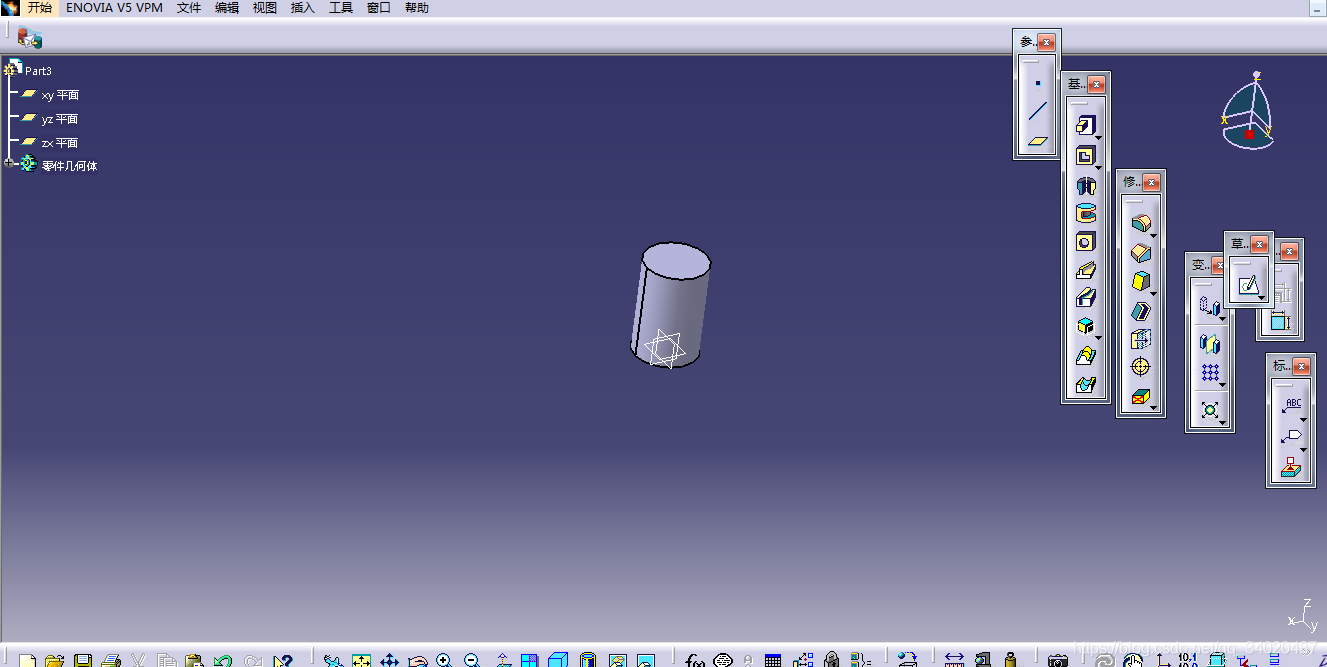

1.首先新建一个 part ，然后选择xy平面，画一个直径为20mm的圆，之后拉伸30mm,如下图所示

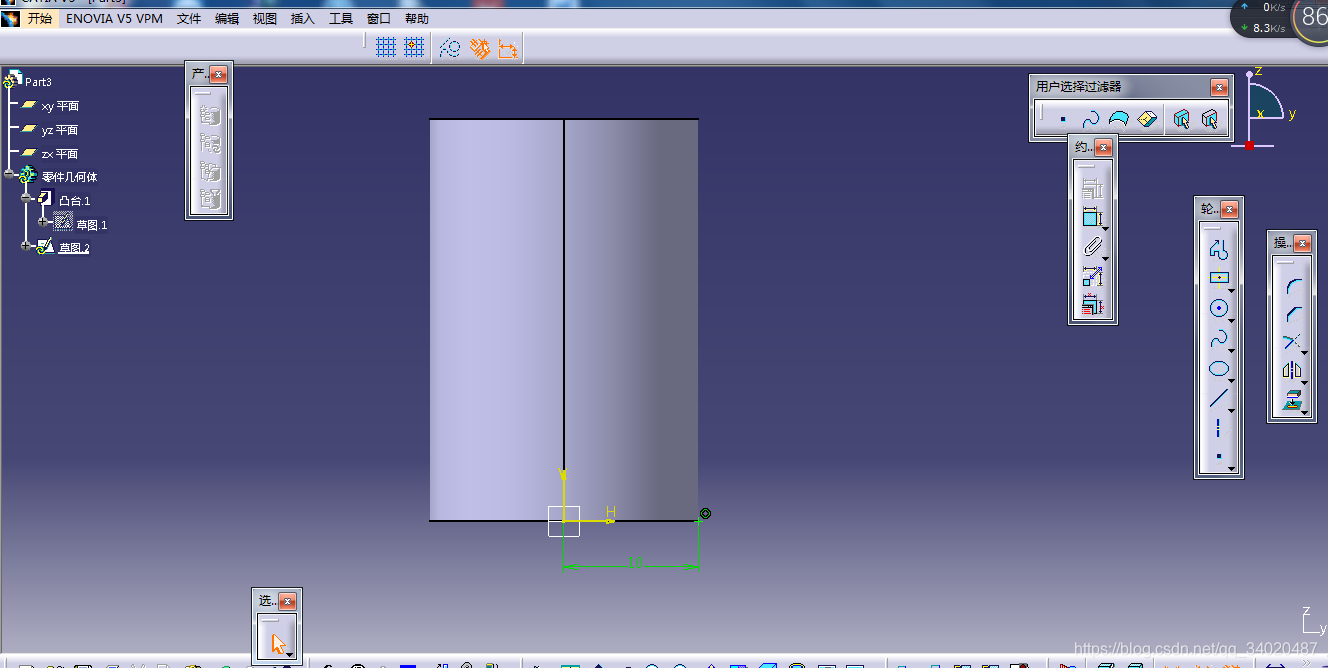

2.选择yz平面或者xz平面进入草图，选择通过单击创建点，退出草图

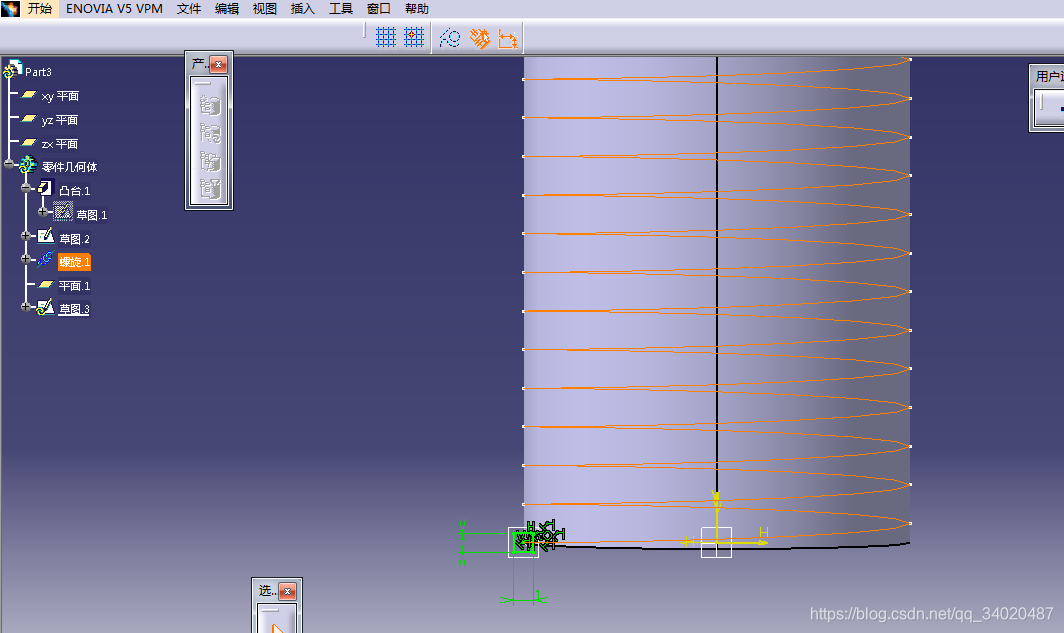

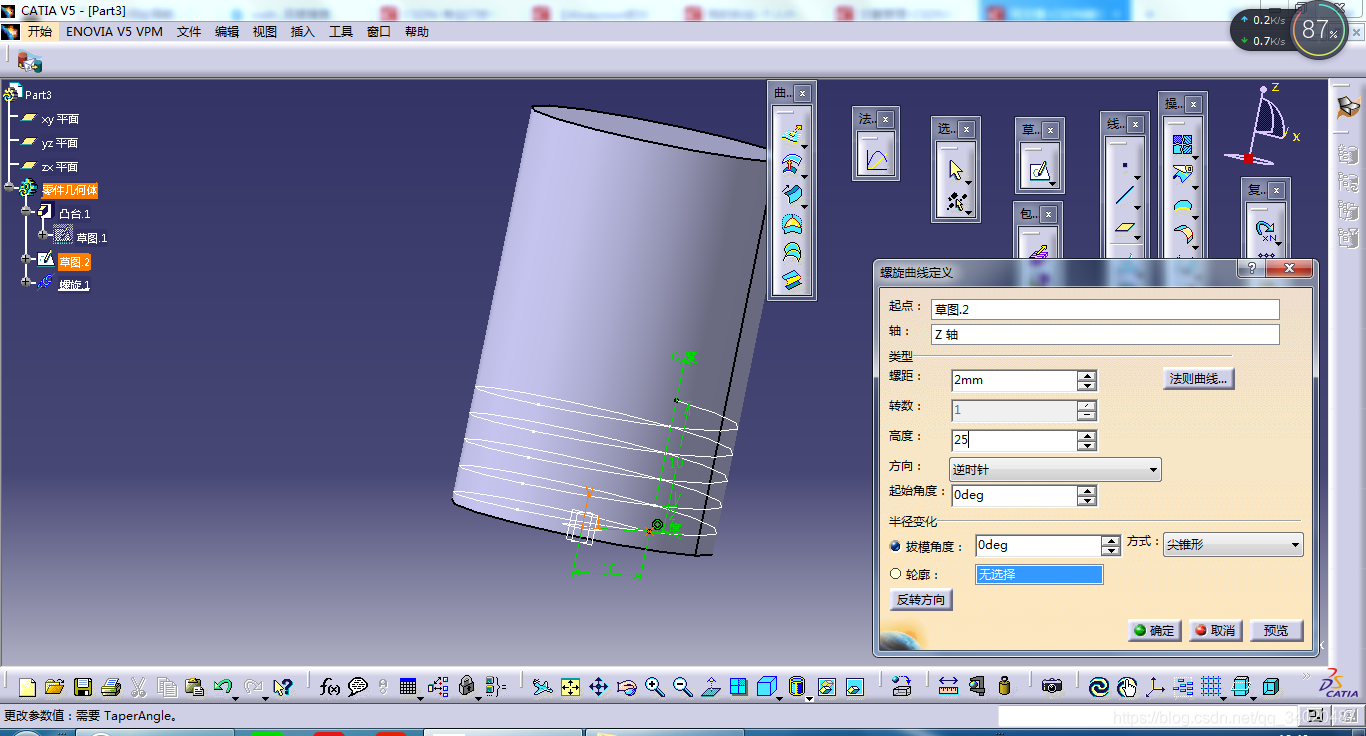

3.选择开始->形状-> 进入创成式外形 设计 选择螺旋定义 起点选择刚才的点 轴选择z轴 螺距选择自己的螺距（螺距就是旋转一周上升的高度 这里选择2mm）高度选择30mm

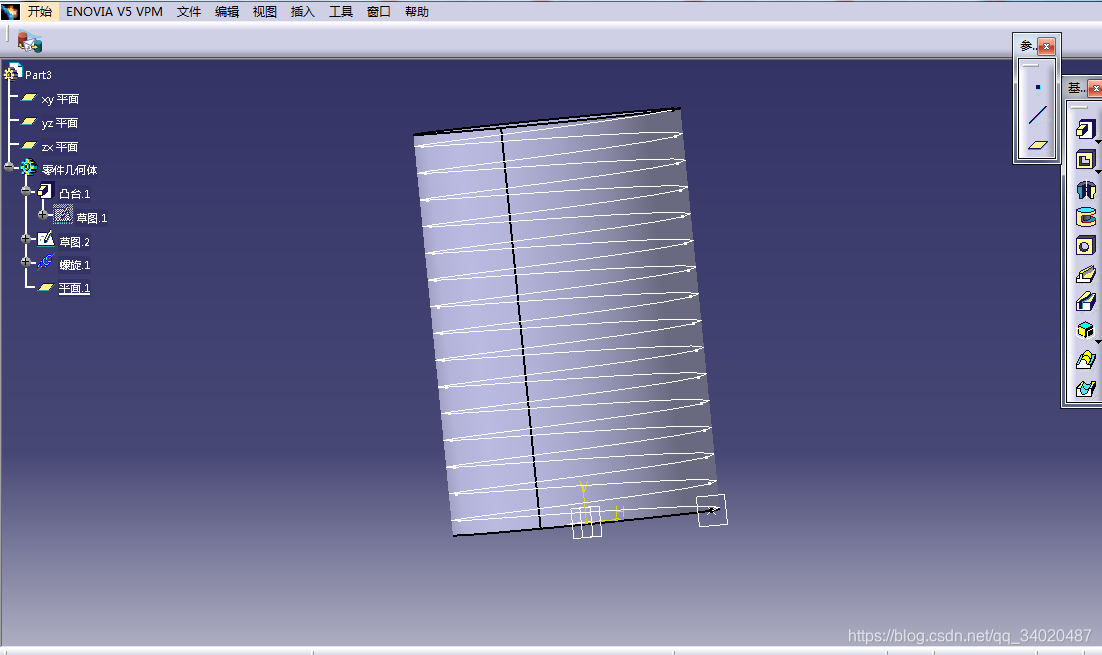

4.回到零件设计 选择定义平面 曲线的法线 选择之前定义的点 和螺旋线 确定即可
5.选择刚才的平面进入草图 画出螺纹的截面（这里选择螺纹为1*1的矩形螺纹）退出草图

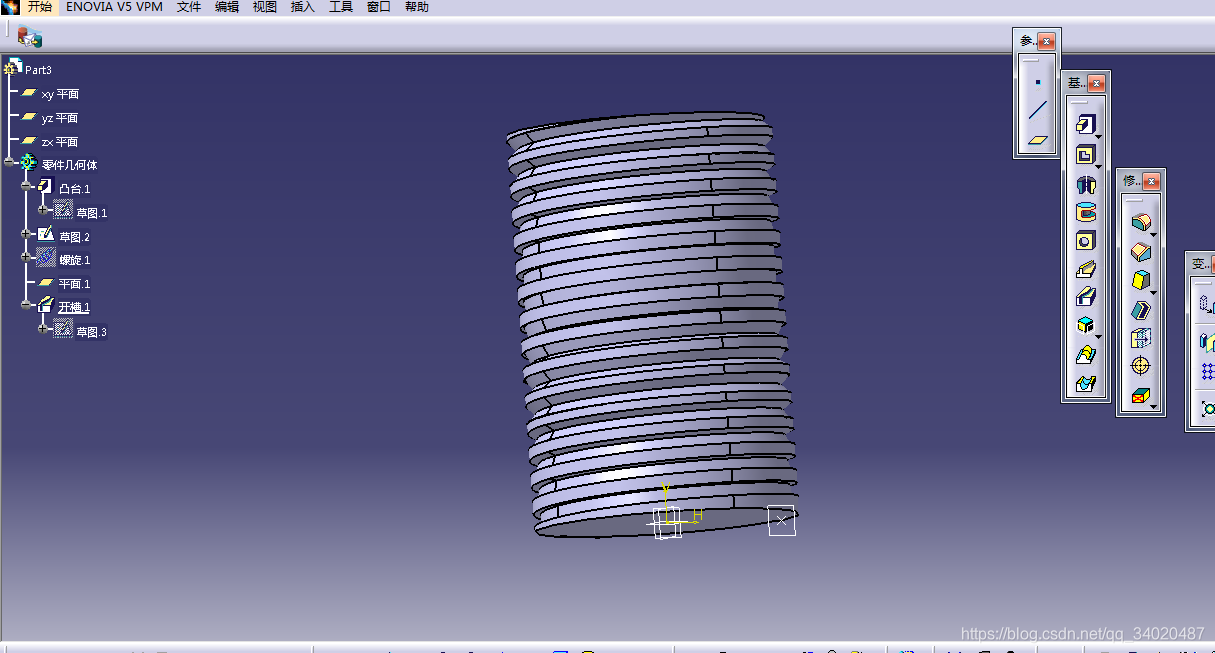

6.选择开槽 轮廓选择刚才的矩形 中心曲线选择螺旋线 确定即可
最终的文件下载链接如下https://download.csdn.net/download/qq_34020487/11096567
