Ansys sherlock 热-力耦合流程

使用模块：sherlcok，Icepak，Mechanical，external data。

1.在sherlock中导出 FEA 模型生成workbench文件

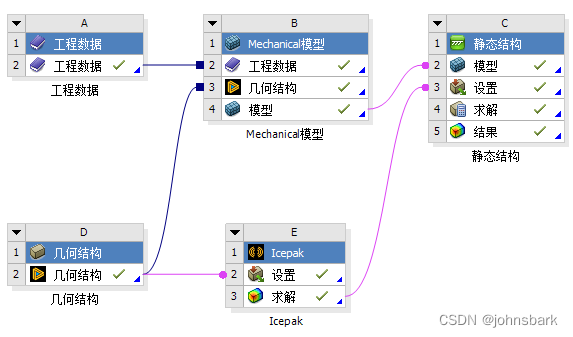

2. 在workbench中插入Icepak和mechanical模块

注意！(Icepak与mechanical的关联在后续用不到，需要插入一个外部 数据 来导入Icepak的计算结果）

   Q：为什么不直接用Icepak连接mechanical进行耦合呢？

   A: Sherlock生成的几何模型在导入Icepak前需要进行“简化处理”，某些情况下，一旦进行了简化处理，后续计算使用的模型 坐标 与原先Sherlock中的模型坐标就对不上了。导致一个结果“当你在workbench中热-力耦合计算完后导回sherlcok中，会发现Sherlock中只能看到结果数值，看不到模型。

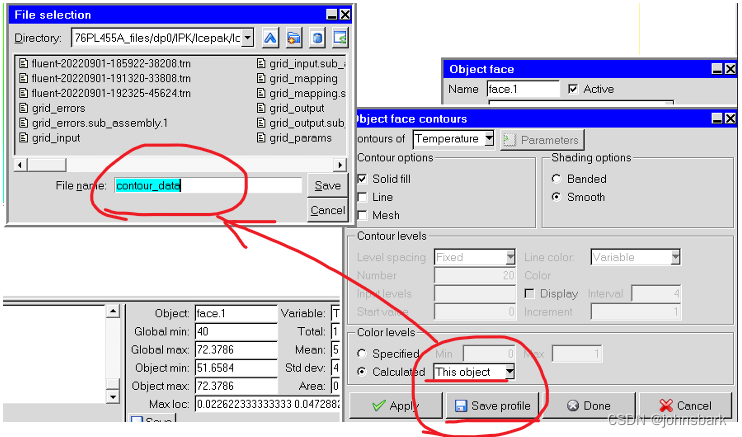

3. 在Icepak中进行材料 配置 等并进行仿真，仿真结束打开云图配置界面，导出文件

   用记事本打开这个文件可以看到有四列数据：X, Y, Z 坐标，温度，坐标单位是mm

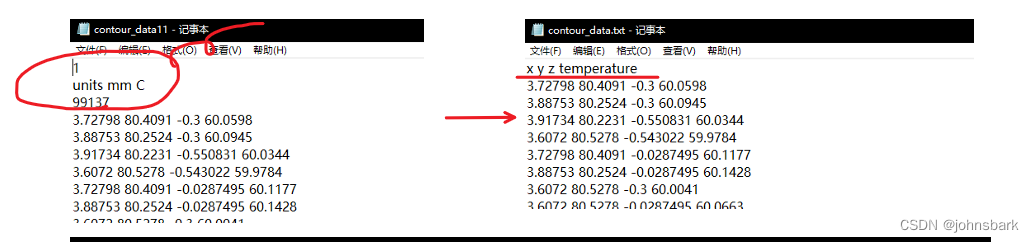

4. 将上一步导出的文件修改为TXT/CSV格式，并打开文件将顶部单位格式进行适当修改如下图

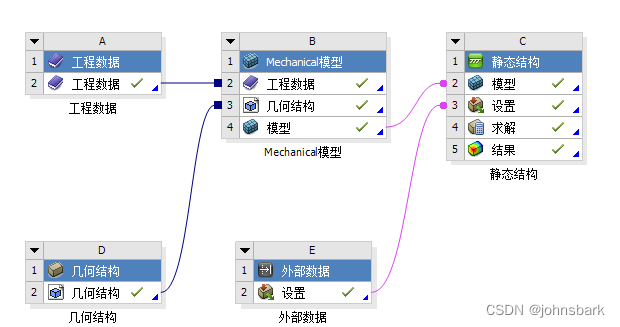

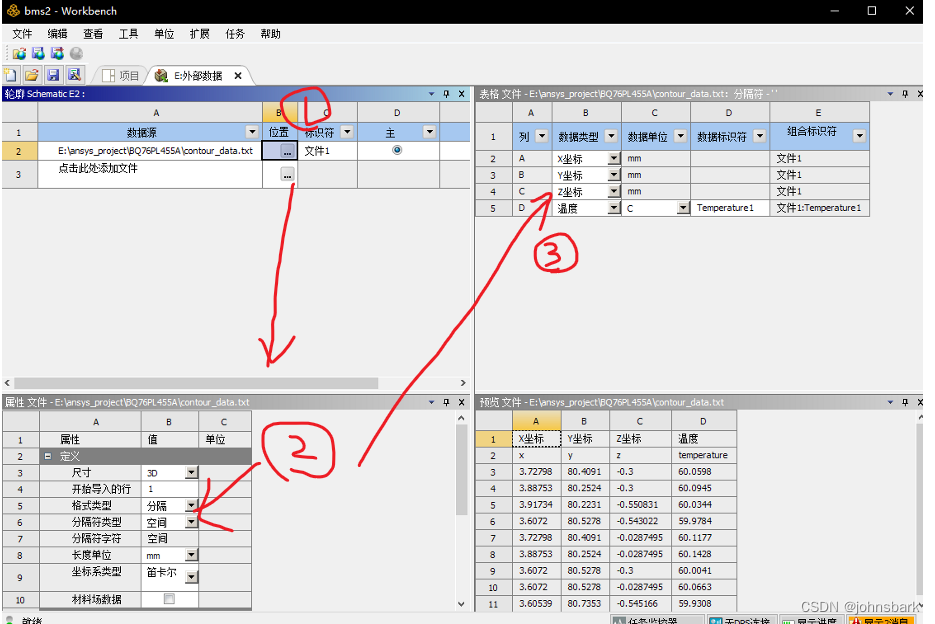

5. 在workbench中插入externaldata外部数据模块进行编辑

   此处具体操作可以参考这位博主写的
ANSYS workbench 根据坐标施加载荷- external data载荷映射

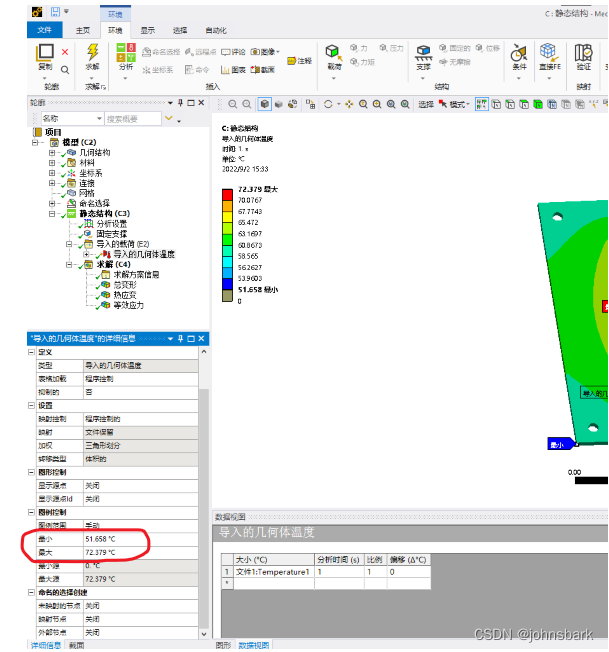

6. 进入mechanical，导入热载荷。注意修改温度范围，自动识别的温度最低为0℃，其它选项为默认的“程序控制”即可。

7. 进行后续热-力耦合 仿真

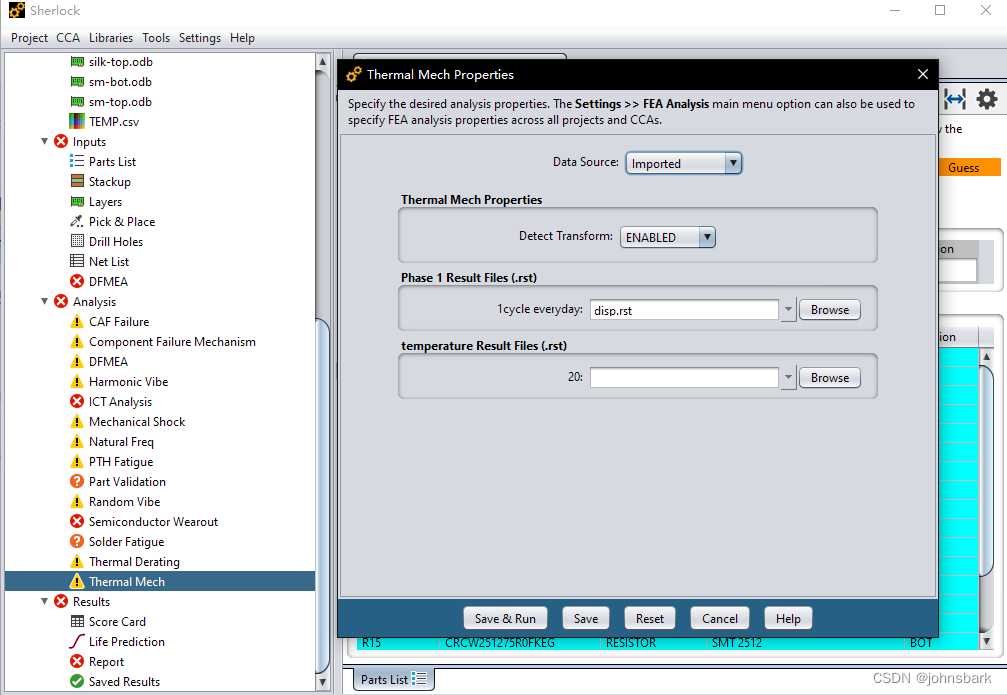

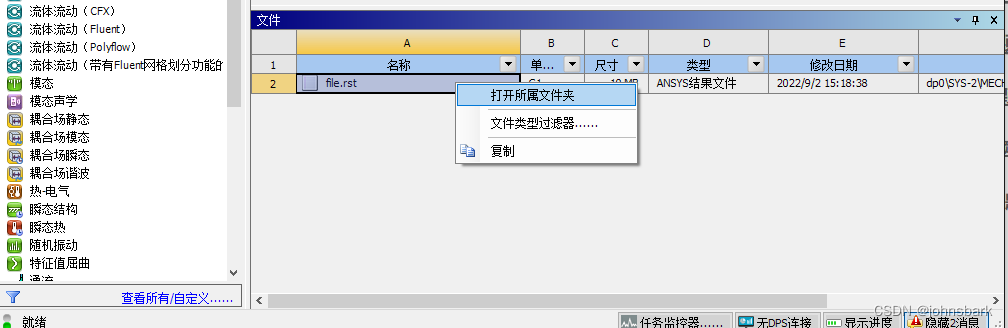

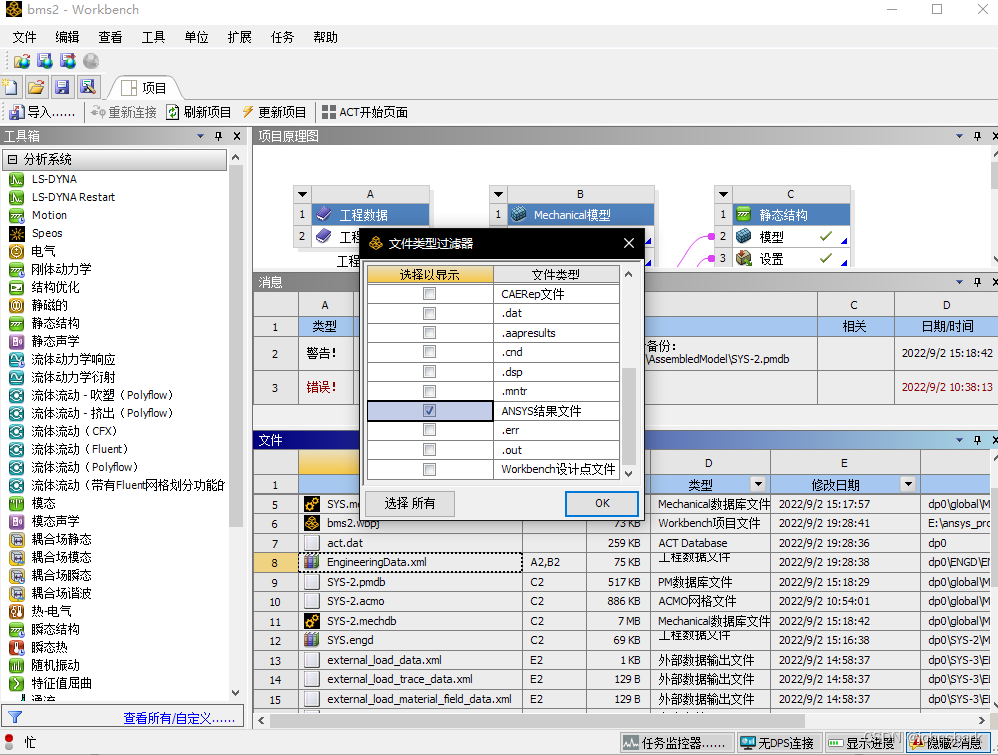

8. 将仿真结束后的 .rst 文件导入sherlock中

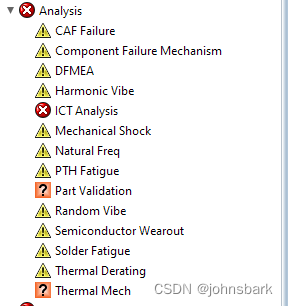

9. 可以在sherlock中正常计算了
