Abaqus单元与节点编号命名规则

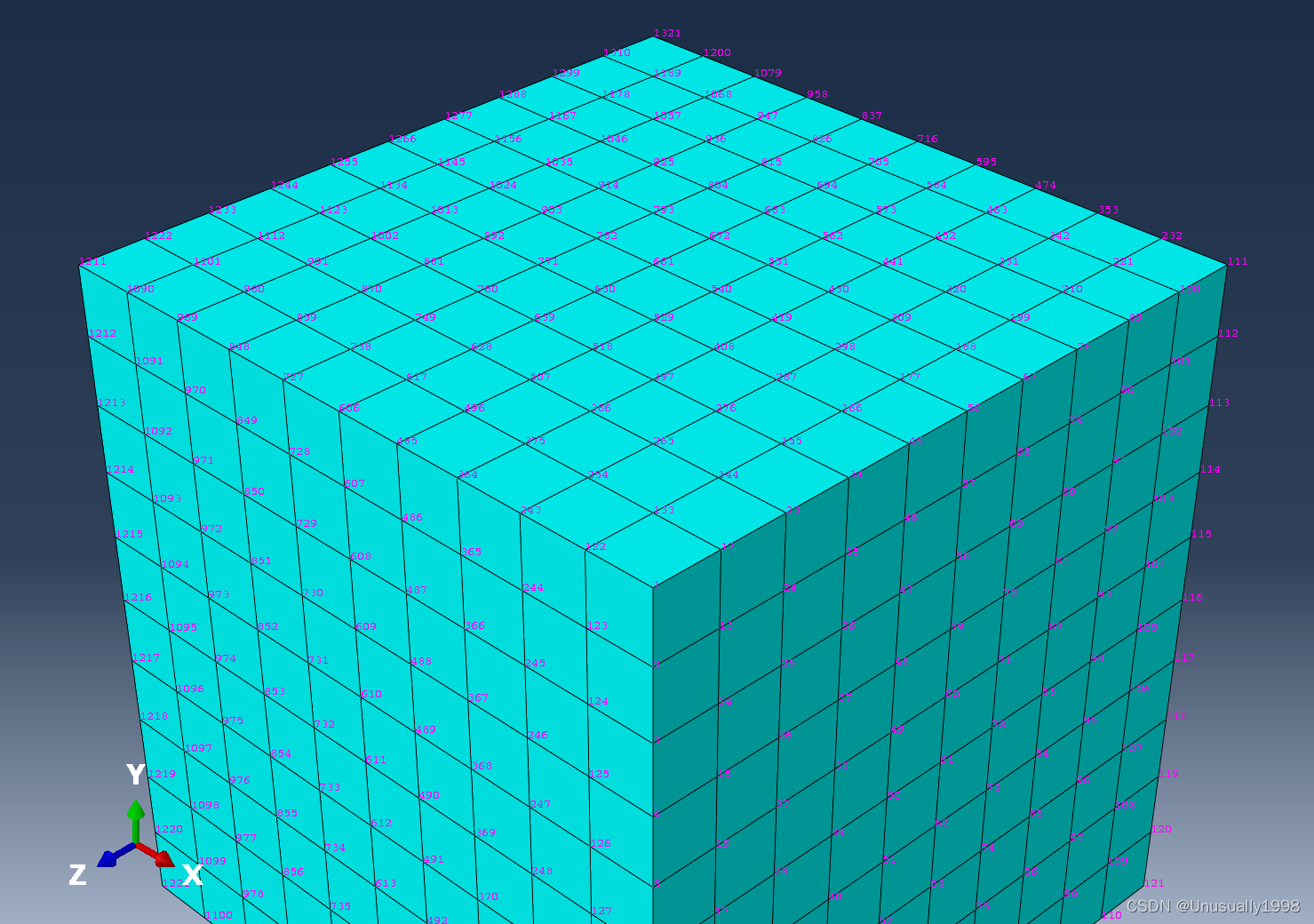

由Abaqus自带编号显示得：

其中选择最近的那一块（节点编号1,2,12,13,122,123,133,134）

...Nodes = Mdb.models['Model-1'].parts['Part-1'].nodeselmentNodes = np.array([i.connectivity for i in Nodes])>>> list(elmentNodes)[array([121, 122, 133, 132, 0, 1, 12, 11], 'l'),...]

则可得：

（Abaqus从1开始编号，与python取出的数组从0开始编号不同。）

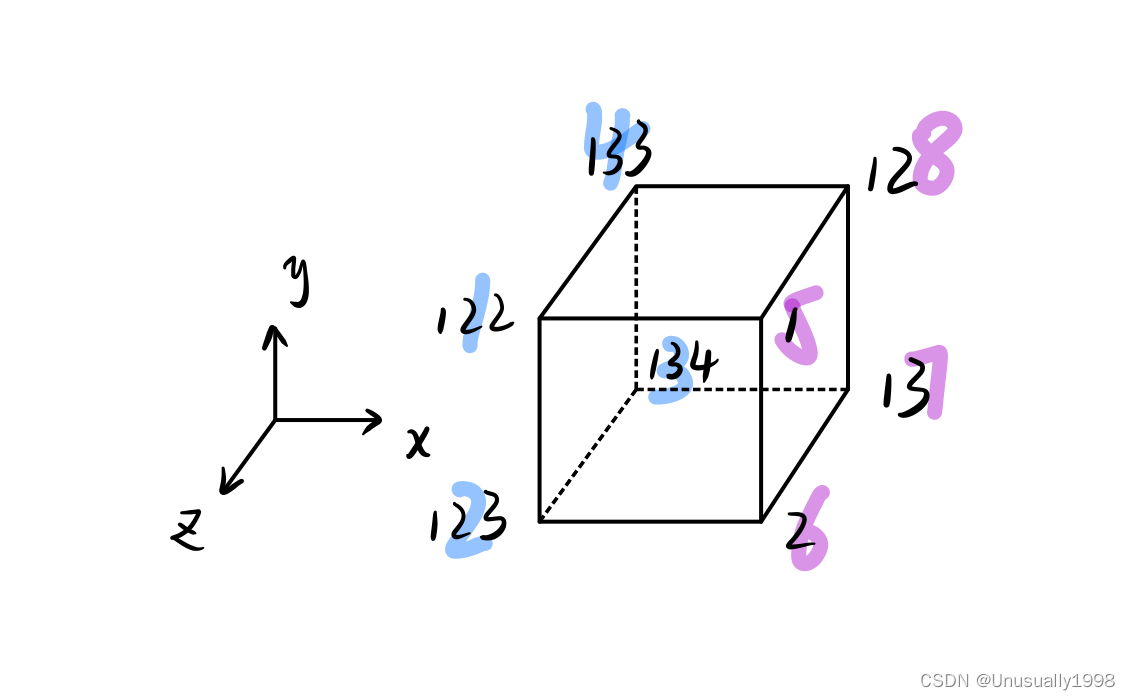

结论：以z-y平面向x轴正方向来看，则是顺时针方向并向x轴正方向向外编号。

核心概念1：坐标系与视角。背景：在三维空间中，不同的坐标系和观察视角会影响对物体或结构的描述。例如，在Abaqus软件中，节点和单元的编号规则会根据观察方向而变化。解释：当从z-y平面观察x轴正方向时，所采用的视角是特定的，这种视角决定了后续描述的方向和顺序。

核心概念2：顺时针方向。背景：顺时针与逆时针是描述旋转或排列顺序的常用术语。在几何和工程中，常需根据特定视角判断方向。解释：结论中提到“顺时针方向”，指的是从z-y平面面向x轴正方向观察时，结构或元素的排列、旋转等呈现顺时针趋势。例如，在Abaqus中节点编号遵循此顺时针规则。

核心概念3：x轴正方向向外编号。背景：编号规则常用于标识结构中的各个部分，如节点、单元等。不同的方向和顺序会导致编号结果不同。解释：“向x轴正方向向外编号”意味着编号的递增或排列顺序是沿着远离x轴负方向、朝向x轴正方向的路径进行的。这为结构分析和建模提供了明确的标识依据。

核心概念4：Abaqus应用背景。背景：Abaqus是一款广泛应用于结构力学等领域的有限元分析软件。在复合材料分析、建模等方面有重要应用。解释：该结论可能源于Abaqus软件中对结构（如复合材料RVE、节点连接性）的处理。例如，在建立界面单元或处理节点时，需遵循特定的坐标系和方向规则，以确保模型的准确性和一致性。

核心概念5：工程建模规范。背景：工程建模需要统一的规范和标准，以保证不同部分、不同人员之间协作的顺畅和结果的可靠性。解释：此结论体现了在工程建模（尤其是有限元分析）中，对坐标系方向、观察视角及编号规则的明确规定。这种规范有助于避免歧义，提高建模效率和分析精度。例如，在定义复合材料层合结构的纤维方向时，需明确各轴的正方向和旋转顺序。

该结论明确了在特定坐标系（z-y平面）和观察方向（x轴正方向）下，结构元素的排列方向（顺时针）和编号规则（向x轴正方向向外）。这为Abaqus等工程软件中的建模、分析提供了重要的方向和规范依据，确保了模型描述的一致性和准确性。
